ПОЛЕЗНО Шпиндель 800 ватт 110 вольт

[demyuri]

Можно и ещё дешевле. И добавить по такой схеме:


Тоже будет работать. Беда таких вариантов и штатного регулятора, что при пробое ключа на движке может оказаться 220вольт.

А если последовательно с двигателем включить диод? Тогда при пробое будет только одна полуволна, прим половина сети. И волки целы и овцы сыты.



[SnakeKVC]

А если последовательно с двигателем включить диод? Тогда при пробое будет только одна полуволна, прим половина сети. И волки целы и овцы сыты.

Там перед движком мост стоит и кондёр, походу уже постаянка на мотор шпарит.



[demyuri]

Там перед движком мост стоит и кондёр, походу уже постаянка на мотор шпарит.

Это я видел. При пробое ключа, через мост пойдет полное сетевое напряжение, а через диод всего половина. Двиг останется целым.



[SnakeKVC]

Это я видел. При пробое ключа, через мост пойдет полное сетевое напряжение, а через диод всего половина. Двиг останется целым.

Тогда диод надо перед мостом ставить.



[demyuri]

В таких тонкостях я не спец. Главное, чтобы движок защитить от полной напруги из сети.



[zelvov]

Тогда диод надо перед мостом ставить.

Зачем тогда мост?



[SnakeKVC]

Зачем тогда мост?

Не обращайте внимание. Я гоню(заработался).



[extrimus]

Зачем тогда мост?

Чтоб напряжение выпрямлял, ибо шпиндель кормится от постоянки.



[OlegK]

КМК, если коротнёт в цепи шпинделя и вылетит диодный мост (как уже было), то следом за ним отправится и диод.
Да и смысла в диоде никакого.

Неплохой вариант - питать станок через разделительный трансформатор 220В->220В с незаземлённой вторичной обмоткой, что существенно снизит риск поражения током сети, путём устранения потенциала между землёй и любым их выводов вторички, т.е. гальваноразвязку. Но такой транс ещё нужно найти (намотать). Можно использовать два одинаковых низковольтных трансформатора включив их "друг-за-другом": 1-2-2-1.
Почитать.



[Alsan]

КМК, если коротнёт в цепи шпинделя и вылетит диодный мост (как уже было), то следом за ним отправится и диод.
Да и смысла в диоде никакого.

Неплохой вариант - питать станок через разделительный трансформатор 220В->220В с незаземлённой вторичной обмоткой, что существенно снизит риск поражения током сети, путём устранения потенциала между землёй и любым их выводов вторички, т.е. гальваноразвязку. Но такой транс ещё нужно найти (намотать). Можно использовать два одинаковых низковольтных трансформатора включив их "друг-за-другом": 1-2-2-1.
Почитать.

Вариант хороший, ( лучше перебдеть, чем недобдеть ) беда что такие трансформаторы найти всё сложнее. В добавок и трансформатор надо ватт на 500.



[OlegK]

такие трансформаторы найти всё сложнее

Два транса от бесперебойников ватт на 500-600 можно поискать.
Или промышленные трансы ОСМ-0.63, ОСМ-1.0.
Раньше, конечно проще было, сейчас всё в приёмку сдают...



[Alsan]

Потихоньку черчу схему. Условно регулятор можно разделить на 4 части: генератор (1)похоже на TL494, основная плата (2), дополнительная плата(3) и силовая часть (4).

Пока часть №1, номиналы резисторов по цветовому коду ( в скобках измерения мультиметром) :



[extrimus]

Два транса от бесперебойников ватт на 500-600 можно поискать.
Или промышленные трансы ОСМ-0.63, ОСМ-1.0.
Раньше, конечно проще было, сейчас всё в приёмку сдают...

Да и щас не сложно найти. Цена только кусается.

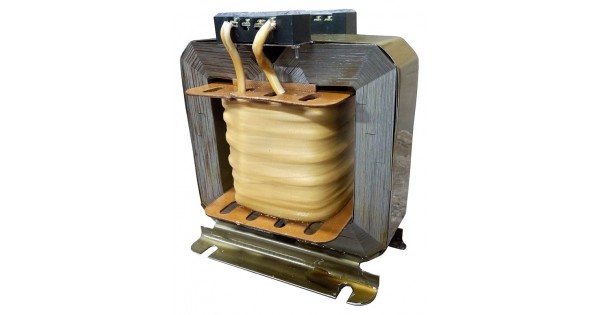

Трансформатор ОСМ1-0,63-220/220 – купить в Москве по выгодной цене | enstab.ru

Трансформатор напряжения ОСМ1-0,63-220/220 купить с доставкой по всей России ✈. Мощность 0,63 кВА и выходная обмотка на 220 В. Заказать онлайн на enstab.ru ☎8 (495) 789-49-43

enstab.ru



[Alsan]

Да и щас не сложно найти. Цена только кусается.

Трансформатор ОСМ1-0,63-220/220 – купить в Москве по выгодной цене | enstab.ru

Трансформатор напряжения ОСМ1-0,63-220/220 купить с доставкой по всей России ✈. Мощность 0,63 кВА и выходная обмотка на 220 В. Заказать онлайн на enstab.ru ☎8 (495) 789-49-43

enstab.ru

Да уж, как-то не демократично . Нарыл в хозяйстве трансформатор 220-110 вольт 1 квт. Сгодится. Может и для шпинделя подойти и в регуляторе можно спокойней покопаться.



[ЮрийВ]

Да уж, как-то не демократично . Нарыл в хозяйстве трансформатор 220-110 вольт 1 квт. Сгодится. Может и для шпинделя подойти и в регуляторе можно спокойней покопаться.

Если очень аккуратно, то теперь , развязав такой регулятор через этот трансформатор от сети 220 В, и осциллографом (если позволят его параметры) всё рассмотреть...
