Управление станком по WIFI Wemod D1mini ESP8266

[shatohingv]

А какой именно у вас модуль esp8266? Ибо их великое множество. Можете фото сделать?
Для подключения esp8266 надо как минимум четыре провода. Rx,Tx,GND,+3.3 или +5 если он толерантный к +5.
Обычно чип 8266 питают от +3.3 вольта.

У меня классика жанра nodemcu на чипе esp8266, все верно вы сказали 4 провода 2 для питания от пк через встроенный стабилизатор. Земли получаются объеденены т. К. Питаются от одного пк. Логические уровни у них немного разные однако их достаточно для полноценного понимания 1 или 0. Как то так, фото на данный момент не могу сделать, однако все очень просто nodemcu и arduino nano. Сори за текст пишу с телефона. На лицо какаето задержка или потери пакетов што ли, но куда копать не пойму.



[SnakeKVC]

У меня классика жанра nodemcu на чипе esp8266, все верно вы сказали 4 провода 2 для питания от пк через встроенный стабилизатор. Земли получаются объеденены т. К. Питаются от одного пк. Логические уровни у них немного разные однако их достаточно для полноценного понимания 1 или 0. Как то так, фото на данный момент не могу сделать, однако все очень просто nodemcu и arduino nano. Сори за текст пишу с телефона. На лицо какаето задержка или потери пакетов што ли, но куда копать не пойму.

Ардуина которая на плате управления станком или ещё одна?



[shatohingv]

Ардуина которая на плате управления станком или ещё одна?

Ещё одна без какой либо обвязки и всего остального, голая ардуинка



[SnakeKVC]

Ещё одна без какой либо обвязки и всего остального, голая ардуинка

Ну не понятно. Попробуйте резистивный делитель поставить, чтобы уровни в соответствие привести. На вход Rx ESP8266, 1k и 2k.



[shatohingv]

Ну не понятно. Попробуйте резистивный делитель поставить, чтобы уровни в соответствие привести. На вход Rx ESP8266, 1k и 2k.

Тоесть сделать делитель напряжения? На rx? А 2к посадить на землю что бы логическую 1 от ардуино равную примерно 5 вольт посадить до 3? Я правильно вас понял?
Я попробую завтра однако мне кажется что проблем с получением данных от ардуино у меня нет проблем, ведь я в консоли вижу все ошибки без мусора а вся проблема именно в отправленных данных от esp в arduino а вот тут с уровнями все должно быть чётко, т. К. 3.3 вольта 1 в esp это та же 1 в arduino.



[SnakeKVC]

Тоесть сделать делитель напряжения? На rx? А 2к посадить на землю что бы логическую 1 от ардуино равную примерно 5 вольт посадить до 3? Я правильно вас понял?
Я попробую завтра однако мне кажется что проблем с получением данных от ардуино у меня нет проблем, ведь я в консоли вижу все ошибки без мусора а вся проблема именно в отправленных данных от esp в arduino а вот тут с уровнями все должно быть чётко, т. К. 3.3 вольта 1 в esp это та же 1 в arduino.

Да, всё правильно. Можно проверить без есп. Подключиться к ардуине через usb- то - ttl.



[shatohingv]

Да, всё правильно. Можно проверить без есп. Подключиться к ардуине через usb- то - ttl.

Отчет о проделанной работе!!
Как обычно дело было не в бобине а в кабине

Я зашивал ESP там же где и все остальное программирую, а именно на VisualStudio так вот в настройка проекта у меня стояло debug и из за этого как мы все знаем внедряется код для отслеживания переменных и общается по сериал порту. Типа аля debug порт реализованный по средстваv serial.
Выставил в настройках проекта RELEASE и инграция стороннего кода на уровне компилирования естественно прекратилась..
И все заработало как надо!!!!

На всякий случай если есть еще такие программисты как я которые все делают в одной среде
Вот такого быть не должно используя Vmicro расширение для C#

Спасибо за советы!!



[shatohingv]

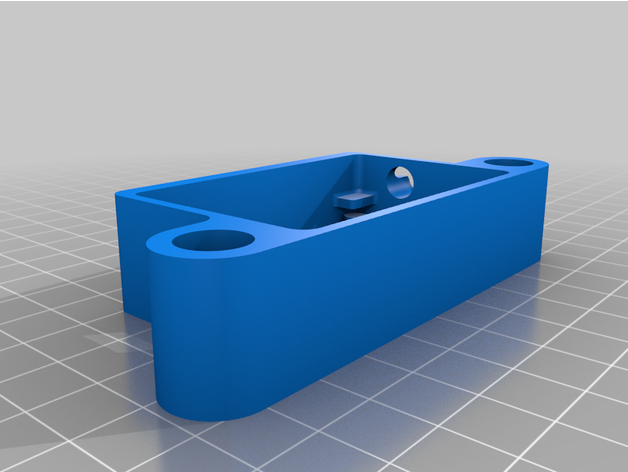

Может кому пригодится, корпус для nodemcu v3 сделал для установки на 3018

nodemcu_v3_BOX by shatohingv

3010 box for nodemcu_v3 (TELNET)

www.thingiverse.com



[SnakeKVC]

Может кому пригодится, корпус для nodemcu v3 сделал для установки на 3018

nodemcu_v3_BOX by shatohingv

3010 box for nodemcu_v3 (TELNET)

www.thingiverse.com



[shatohingv]

Да нет все работает, я проверил



[NULL]

мне тоже 404 показвыает..



[Vlaxa]

мне тоже 404 показвыает..

видимо всем так показывает я тоже 404 поймал



[shatohingv]

Замучался, только у меня работает.



[SnakeKVC]

Сегодня наколхозил платку для соединения по WIFI
Пашет нормально.



[Rewwan]

Вчера сделал такой модуль на основе wemos d1 mini, подключил к станку 3018 pro max с дятлом 3.4. Вначале было вроде всё нормально, но потом появились зависания, с невозможностью переподключения без перезагрузки wemos. Финишем экспериментом стало резкое опускание оси z в lasergrbl при выполнении обводки контура. Вопрос в следующем: такая работа может быть связана с плохим сигналом(станок в метре от роутера в прямой видимости) и добавление антенны может помочь, или тут ещё могут сказываться помехи от шаговиков и надо как-то защищать сам wemos?
