Вопросы про питание станка

[extrimus]

Люди, вот что тут не понятного в вопросе, а?

А что вам непонятного в ответах? За три страницы трепа ни о чём можно было догадаться, что ни кто не знает конкретного ответа на ваш вопрос.
Желаете знать точно, спросите у производителя.



[ЮрийВ]

плюс лазер 7Вт это 0,3А

20 Вт

Оптическая Выходная мощность: 7 Вт
Входная мощность: более 20 Вт
Материал линз: оптическое стекло с высокой проницаемостью
Материал корпуса: медный модуль, алюминиевый анод красный корпус
Режим работы: непрерывный светильник, долгий рабочий день
Длина волны лазера: 445нм
Интерфейс источника питания: xh2.45-2p
Ток источника питания: >4a , 12v 8.5a мощность
Управление питанием: контроль сигнала PMW (и TTL)
Режим охлаждения: принудительное воздушное охлаждение
Форма выхода на светильник: точка (регулируемое фокусное расстояние)
Лучшее расстояние фокусировки: 2,5-5 см

Источник информации:

https://aliexpress.ru/item/32755630904.html



[Дядя Вова]

Мужики! А чего с этим товарищем продолжаете общаться? Пришел, думает сейчас покажу кто тут самый главный, нахамил всем кто хоть что то ответил. То ли тролль из "Одноклассников", то ли инвалид интернета. Думаю что и в нормальной жизни в коллективе где зарплату получает он ведет себя также. Так дела не делают! Надо что то, просить надо вежливо. Даром что многие из форумчан не приняли участие в этой теме прочитав первый вопрос. Я с самого начала решил посмотреть что из этого получится, потом пытался углы скруглить. Мне кажется таких надо наказывать.



[ЮрийВ]

Мужики! А чего с этим товарищем продолжаете общаться? Пришел, думает сейчас покажу кто тут самый главный, нахамил всем кто хоть что то ответил. То ли тролль из "Одноклассников", то ли инвалид интернета. Думаю что и в нормальной жизни в коллективе где зарплату получает он ведет себя также. Так дела не делают! Надо что то, просить надо вежливо. Даром что многие из форумчан не приняли участие в этой теме прочитав первый вопрос. Я с самого начала решил посмотреть что из этого получится, потом пытался углы скруглить. Мне кажется таких надо наказывать.

А мы с джентльменом Efenia уже давно тему свою нарыли - оказывается XL4015 на пределе тянет 7 Вт (оптической мощности) лазер и ШД.... У нас своё расследование началось...
А народ все ругается, почему фанеру не режут лазеры - XL4015 ток ограничивает, возможно, как одна из версий....



[JohnSkyrain]

А что вам непонятного в ответах? За три страницы трепа ни о чём можно было догадаться, что ни кто не знает конкретного ответа на ваш вопрос.
Желаете знать точно, спросите у производителя.

Это не верно.



[Дядя Вова]

А мы с джентльменом Efenia уже давно тему свою нарыли - оказывается XL4015 на пределе тянет 7 Вт (оптической мощности) лазер и ШД.... У нас своё расследование началось...
А народ все ругается, почему фанеру не режут лазеры - XL4015 ток ограничивает, возможно, как одна из версий....

Хоть самоделки начал лепить с лазерного гравера из СД дисководов. Собрать собрал и стоит он у меня на самой верхней полке стеллажа. Может когда нибудь и вернусь к нему или лазер переставлю на 3018. Было интересно. Думал по выжигаю, дымом по дышу, но понял что за что ни возьмись нужны средства производства с механической обработкой. И это занятие оказалось куда увлекательней. Тем более что оно имеет отношение не только к хобби. А лазеры? А что лазеры? На базе у нас СО есть и его достаточно.



[Efenia]

Развели на 5 страниц флуда ни о чём!
Питайте 12 В, всё равно стоковый моторчик на шпиндель менять, а там 2-й БП, как не крути. В 24В БП не вижу смысла, ну ускорения прибавятся, которые станок не потянет.

Во флуде рождается истина, я обычно дальше 4той страницы не читаю, но когда к своей пневматической винтовке

20 Вт

Оптическая Выходная мощность: 7 Вт
Входная мощность: более 20 Вт
Материал линз: оптическое стекло с высокой проницаемостью
Материал корпуса: медный модуль, алюминиевый анод красный корпус
Режим работы: непрерывный светильник, долгий рабочий день
Длина волны лазера: 445нм
Интерфейс источника питания: xh2.45-2p
Ток источника питания: >4a , 12v 8.5a мощность
Управление питанием: контроль сигнала PMW (и TTL)
Режим охлаждения: принудительное воздушное охлаждение
Форма выхода на светильник: точка (регулируемое фокусное расстояние)
Лучшее расстояние фокусировки: 2,5-5 см

Источник информации:

https://aliexpress.ru/item/32755630904.html

Даже если 20вт то это все равно меньше 1А.



[Дядя Вова]

Мощность как величина электрическая P=V*A*R
где:
Р это мощность в Ват. (ватах)
V это напряжение в В. (вольтах)
A это сила тока в А. (амперах)
R это величина сопротивления в ОМ (Оммах)
Если той или иной величин много добавляется к первым буквам кило (К), мега (М)
а если мало, т. е. меньше единицы, то Мили, микро, нано, пико

... Вычитать и умножать ..... учат в школе! учат в школе! учат в школе!
А электрическим величинам учат тоже оказывается там на физике



[demyuri]

Мощность как величина электрическая P=V*A*R

Р=V*A. Сопротивление тут лишняя величина.



[bobr25]

А нельзя было автору сказать? БП 36в если импульсный то на 24в переделать можно. 24в идут на шаговики сразу через драйвер, xl4015 понижает до 12в для питания платы управления и лазерного модуля, шпиндель записывается 24в с шим через моп транзистор.
Поэтому либо оставляют как есть, либо ставят 2 БП.



[ЮрийВ]

Даже если 20вт то это все равно меньше 1А

"...

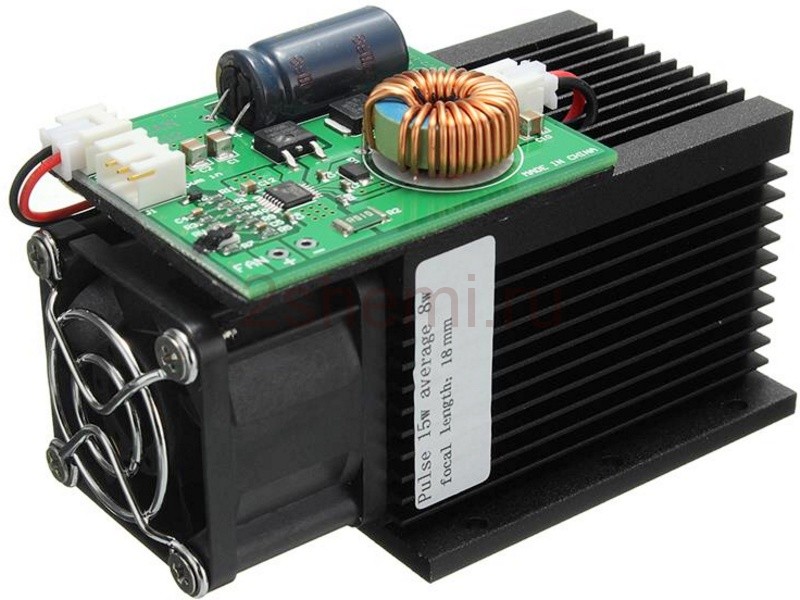

Лазер из Китая 10 ватт

• Внешние размеры: длина 50 мм х ширина 50 мм х высота 100 мм (в том числе вентилятор)
• Длина волны: 445-450 (Blu-Ray)
• Предельная мощность: 10 Вт в импульсном режиме
• Средняя мощность 6 Вт
• Частота модуляции: ttl можно модулировать
• Частота шим < 9 кГц
• Рабочее напряжение: DC = 12 В
• Рабочий ток: < 3 A
• Фокусное расстояние: 18 мм
• Рабочая температура: 15 ~ 45C
• Диаметр пятна: 0,1 — 10 мм
• Режим работы: импульсный лазер 100 нс 50%, с TTL модуляцией
• Материал корпуса: твердый алюминий + латунь
• Отделка: черный анодированный Al + пескоструйная обработка
• Теплоотвод: радиатор и вентилятор
• Блок питания: 12 В 4 А
• Цена около 240 долларов..."




  Лазерные модули 5, 10 и 15 ватт для резки и гравировки на ЧПУ | 2 Схемы

  Помнится лет 10 тому назад, среди начинающих радиолюбителей было популярно делать лазеры из прожигающего диски диода DVD привода. При всей ...

  2shemi.ru



[Efenia]

Мощность как величина электрическая P=V*A*R
где:
Р это мощность в Ват. (ватах)
V это напряжение в В. (вольтах)
A это сила тока в А. (амперах)
R это величина сопротивления в ОМ (Оммах)
Если той или иной величин много добавляется к первым буквам кило (К), мега (М)
а если мало, т. е. меньше единицы, то Мили, микро, нано, пико

... Вычитать и умножать ..... учат в школе! учат в школе! учат в школе!
А электрическим величинам учат тоже оказывается там на физике

Вот это здорово, первый раз увидел в расчете мощности сопротивление (R) , нет его конечно можно в формулу воткнуть. Но тогда это будет выглядеть так Р=I*I*R=I*U для сетей постоянного тока,



[Дядя Вова]

Вот это здорово, первый раз увидел в расчете мощности сопротивление (R) , нет его конечно можно в формулу воткнуть. Но тогда это будет выглядеть так Р=I*I*R=I*U для сетей постоянного тока,

Ну фсе, совсем состарился! И куда деваться от этого склироза? Правильно подметили что ток обозначается буквой "I". Не мне прощения во веки веков. Не будет мне ни памятника в полный рост, ни маленького бюстика.
А за постоянный ток, тока тут мы с ним и имеем дело.



[bobr25]

Ну, разве что совсем маленького- игрушечного. И только в виде исключения?



[Дядя Вова]

Ну, разве что совсем маленького- игрушечного. И только в виде исключения?

Спасибо за вашу заботу и доброту! Я стал такой сентиментальный, от перезбытков чувств опять разрыдаюсь
