ИЩУ Фреза для профиля 2020

[sam77]

Ищу фрезу для классического алюминиевого профиля 2020 паз 6.
Профиль широко распространённый.
Есть ли фреза с соответствующим профилем, чтобы выбрать такой паз?



[Adagumer]

чтобы выбрать такой паз?

Вы желаете наладить производство профиля?



[sam77]

Вы желаете наладить производство профиля?

Нет, из такого профиля сделаны станки 3018. Он массовый.

Ваши сообщения автоматически объединены: 07.06.2025

Просто нужно сделать совместимые детали.
Выбрать основной паз



[demyuri]

Есть ли фреза с соответствующим профилем, чтобы выбрать такой паз?

Вопрос некорректен. Может быть у кого-нибудь есть, собственноручно заточенная по этой форме и таким размерам. В продаже такой вряд ли найдете, только по спецзаказу у производителя.



[Просто Дед]

Профиль широко распространённый.

..... в узких кругах.
Вряд ли удастся найти подходящую фрезу, поскольку этот и ему подобные профили изготавливаются методом экструзии (выдавливанием из огромнейшей заготовки через фильеру соответствующего профиля) на специальных станках/прессах.
Но, если удастся заказать специальную фрезу/"грибок" (не знаю где), то попробовать стоит. Причём, такой паз стоит формировать двумя фрезами, поочерёдно:
- первая фреза - обычная концевая;
- вторая "грибок".
Причём "грибком" не стоит усердствовать, а формировать паз в несколько проходов.



[sam77]

Причём, такой паз стоит формировать двумя фрезами, поочерёдно:
- первая фреза - обычная концевая;
- вторая "грибок".
Причём "грибком" не стоит усердствовать, а формировать паз в несколько проходов.

Спасибо, но это очевидно, это я и имел ввиду. Понятно, что сначала проход концевой на 6, потом, примем Вашу терминологию, грибок 4х10.
Внешне такой грибок не выглядит совсем нестандартным, мне показалось, что такие должны быть. Поэтому и спросил.

Ваши сообщения автоматически объединены: 07.06.2025

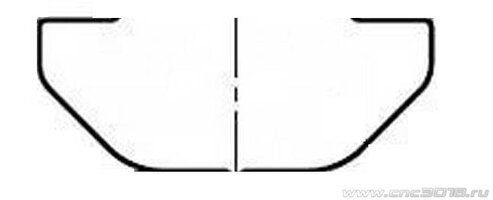

В итоге, такая нужна по металлу, 4х10 мм



[demyuri]

В итоге, такая нужна по металлу, 4х10 мм

Если найдете, поделитесь информацией, "может кому пригодится" (постоянно используемая цитата).



[Просто Дед]

Можно и на Озоне поискать.

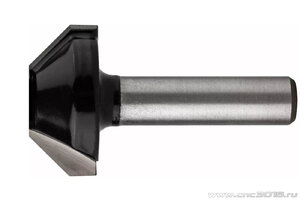

Думается мне, что фрезу, как на картинке, можно и самостоятельно слегка переточить/подправить.



[sam77]

Если найдете, поделитесь информацией, "может кому пригодится" (постоянно используемая цитата).

Нашел немного близкую https://www.ozon.ru/product/freza-fasonnaya-faska-pod-uglom-djtol-qda30616-189099897/ но немного не тот размер и углы.
Будем искать...



[demyuri]

Думается мне, что фрезу, как на картинке, можно и самостоятельно слегка переточить/подправить.

Нонешние фрезы делают из твердосплава или с твердосплавными пластинами. Ежели есть опыт заточки и алмазный диск (чашка, тарелка,....), то попробовать можно. Или обращаться к профессиональным заточникам.



[ospkant]

Ищу фрезу для классического алюминиевого профиля 2020 паз 6.

Профиль тянется, а не фрезеруется вроде как...

оффтоп



[demyuri]

Будем искать...

Удачи вам! Без нее вряд ли что-то получится.



[sam77]

Нашёл близкое по размерам, но...
Зенкер, диаметр 10.4, высота 8, но если сточить 2 мм вершины, то получится 6.
Но сильно смущает тыльная часть зенкера.
Можно ли со всем этим справиться в домашних условиях и стоит ли возиться, будет ли достигнут результат?



[trew21]

и стоит ли возиться

А для чего? Почему именно такой профиль?



[sam77]

Так это стандартный профиль с пазом 6, из него станки 3018 сделаны. И крепёж соответствующего профиля. Нужно сделать сопрягаемые детали.
