ПОМОГИТЕ КРАСНАЯ ПЛАТА. Не горит индикатор подключения к плате

Статус
В этой теме нельзя размещать новые ответы.

Mea-Tarr

МЕСТНЫЙ
Регистрация
01.06.2022
Сообщения
0
Реакции
0
Баллы
20
Доброго времени суток.
Достался станок cnc 3018 pro с красной платой и прошивкой 0.9.
Также досталась такая же красная плата без usb. Припаяли контакты напрямую к usb проводу, чтобы проверить работоспособность.
Собственно проблемы:
1-при подключении usb в устройствах отображается как CH340, но не горит красный светодиод помеченный как "P". остальные светодиоды тоже не горят, ну кроме питания.
2-"оффлайн плата управления" тоже не функционирует, будучи подключенной к этой плате
3-не шьётся через usb (пробовал различные комбинации чипа/скорости) на прошивку 1.1f
4-на $$ реакции нет

Вопросы:
1-что может быть с платой и какие варианты дальнейших действий для её оживления?
2-стоит ли рисковать работающей платой, чтобы прошить её на 1.1f? просто есть подозрения, что нерабочая плата накрылась либо из-за кривой попытки прошить, либо из-за лазера.


Вложения

  • Opera Снимок_2020-12-14_011840_aliexpress.ru.png
    Opera Снимок_2020-12-14_011840_aliexpress.ru.png
    276.5 KB · Просмотры: 41
1. Отключить оффлайн и проверить $$ ещё раз. Совместная работа компьютера и оффлайн контроллера невозможны.

Проверьте +5в на предохранителях F1, F3 и их целостность. Должно быть как при подключенном USB так и при подаче питания на плату с отключенным USB. У меня плата другая, так что извините предполагаю по картинке.
37656


где у нас знатоки "красной платы", у которых она без нареканий работает?

оффтоп

Проверьте +5в на предохранителях F1, F3 и их целостность. Должно быть как при подключенном USB так и при подаче питания на плату с отключенным USB. У меня плата другая, так что извините предполагаю по картинке.
37656
опа.
итак:
(F1) 2->3 звонится, 3->2 звонится
(F3) 4->5 500кОм, 5->4 250кОм

напруга при подключенном питании:
2->1 0.03В
3->1 0.09В
4->1 0.09В
5->1 5.02В
5->4 4.25В

напруга при подключенном usb:
2->1 4.84В
3->1 4.83В
4->1 4.83В
5->1 4.40В
5->4 4.25В

ну и судя по фотографии, платы всё-таки одинаковые у нас


Вложения

  • 1IMG_20220602_145252.jpg
    222.5 KB · Просмотры: 34
Вообще то обозначенный как F3 является диодом. А F2 то у вас в порядке?

1-при подключении usb в устройствах отображается как CH340, но не горит красный светодиод помеченный как "P". остальные светодиоды тоже не горят, ну кроме питания.
Самое главное не сказано. Установлен ли драйвер для CH340(какой?), и появляется ли при подключении платы в устройствах виртуальный порт.
Если не появляется то все эти действия выполняться не будут:
остальные светодиоды тоже не горят, ну кроме питания.
3-не шьётся через usb (пробовал различные комбинации чипа/скорости) на прошивку 1.1f
4-на $$ реакции нет
Скриншот из диспетчера устройств приведите.

  • Последнее редактирование:
Последнее редактирование:
У меня на плате F3 тоже стоит диод...
Ваши сообщения автоматически объединены:

1-при подключении usb в устройствах отображается как CH340, но не горит красный светодиод помеченный как "P". остальные светодиоды тоже не горят, ну кроме питания.
При подключении самой платы только через USB, светодиод "Р" должен гореть! Остальные будут моргать только при подключении к управляющей программе, когда будет установлено соединение... При нажатии кнопки на плате Reset через 1...2 секунды кратковременно вспыхивает светодиод "Т" (еле заметно)...
Пока не добьётесь этого, дальнейшие танцы с бубном не приведут ни к чему...

Вот если это заработает, то при подключении платы к ПК через USB (без прочей обвязки проводами) после запуска управляющей программы Candle и установки соединения с платой светодиод "Т" начинает очень часто моргать. А светодиод "R" с частотой приблизительно раз в секунду...

Вот как то так...
Ваши сообщения автоматически объединены:

где у нас знатоки "красной платы", у которых она без нареканий работает?

оффтоп

:p :p :p Бе бе бе (завидуйте, что работает)...

оффтоп

Ваши сообщения автоматически объединены:

опа.
итак:
(F1) 2->3 звонится, 3->2 звонится
(F3) 4->5 500кОм, 5->4 250кОм

напруга при подключенном питании:
2->1 0.03В
3->1 0.09В
4->1 0.09В
5->1 5.02В
5->4 4.25В

напруга при подключенном usb:
2->1 4.84В
3->1 4.83В
4->1 4.83В
5->1 4.40В
5->4 4.25В

ну и судя по фотографии, платы всё-таки одинаковые у нас

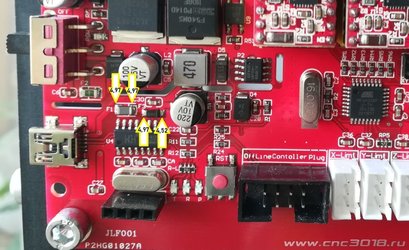

Не знаю как и что Вы меряли, вот только что снял напряжения на своей плате при подключении только USB шнура... Сверяйте, ищите косяк...

37661
Ваши сообщения автоматически объединены:

Есть немного информации по данной плате в этой теме, если что... :rolleyes:

  • Причина: новые данные
  • Последнее редактирование:
Причина: новые данные
Последнее редактирование:
Самое главное не сказано. Установлен ли драйвер для CH340(какой?), и появляется ли при подключении платы в устройствах виртуальный порт.
Если не появляется то все эти действия выполняться не будут:

Скриншот из диспетчера устройств приведите.
хмм...
ещё вчера, до выключения пк, плата появлялась и исчезала при подключении/отключении usb. сейчас же реакции нет.

отображалась так:
Снимок (1).PNG

о, немного повисев с подключённым питанием, и предварительно воткнув в usb 3.0, плата снова стала определяться:

При подключении самой платы только через USB, светодиод "Р" должен гореть! Остальные будут моргать только при подключении к управляющей программе, когда будет установлено соединение... При нажатии кнопки на плате Reset через 1...2 секунды кратковременно вспыхивает светодиод "Т" (еле заметно)...
Пока не добьётесь этого, дальнейшие танцы с бубном не приведут ни к чему...
светодиод не горит. собственно поэтому тему и создал, ибо непонятно как оживить и куда копать.

:p :p :p Бе бе бе (завидуйте, что работает)...
кстати, а на какой прошивке работает-то? и какая была? и если шили, то в какой комбинации чип/скорость?
Не знаю как и что Вы меряли, вот только что снял напряжения на своей плате при подключении только USB шнура... Сверяйте, ищите косяк...

37661
в переводе на вашу картинку получаются такие значения4.jpg

Есть немного информации по данной плате в этой теме, если что... :rolleyes:
тему эту читал, но ничего схожего с моим случаем не обнаружил. максимум у французов вроде как что-то похожее было, но всё равно не то CNC 3018 pro problème de connexion avec alimentation

  • Последнее редактирование:
Последнее редактирование:
кстати, а на какой прошивке работает-то? и какая была? и если шили, то в какой комбинации чип/скорость?

в переводе на вашу картинку получаются такие значения
Прошивка на светодиод не влияет, от слова совсем... Если что...
Изначально была прошивка 0,9, но буквально на второй-третий день перепрошил через XLoader на прошивку 1,1h... Честно сказать, не помню что выставлял... В самом руководстве XLoader нашёл следующую строчку: Uno(ATmega328);m328p;stk500;115200;

В переводе на мою картинку - меняйте провод! Напряжение занижено (но это не точно, возможно и будет работать)... К чему подключаете USB? ПК? Ноут?

Ищите по цепям питания... Где то оно теряется... Нужно проверять всю обвязку... Чудес не бывает.
Вот цепи питания СН340 согласно даташиту...

37675

Ещё на МК Atmega 328P нужно проверить питающие питания...
На выводах выделенным красным должно присутствовать питание!

37676

Думаю Вас загрузил... :rolleyes:

Вот вам в помощь: входные цепи нашей платы, схема...
(нумерация элементов на схеме не соответствует нумерации платы!!!)

37677
Ваши сообщения автоматически объединены:

о, немного повисев с подключённым питанием, и предварительно воткнув в usb 3.0, плата снова стала определяться:

И в чём проблема? Ищите косяк с соединением, потому что при работе - это не допустимо!!! :cautious:
