Настройка включения 500вт китайского шпинделя от контроллера

[Viktor1972]

Доброго времени суток господа. Возникла проблема. Имею самосборный станок по принципу CNC3018pro. Шпиндель у меня подключен через твердотельное реле.
Всё было хорошо. Но вчера появилась проблема.
Управление станком программой Candle v1.2.15b. При нажатии кнопки "Запуск шпинделя"...Тишина. Но. когда двигаю каретки..шпиндель запускается.
И получается так. что когда запускаю G код на выполнение. фреза врезается в заготовку и потом начинает вращаться шпиндель
До этого дня всё было замечательно. Шпиндель запускался и с кнопки вручную и с программы
Мне кажется что то в настройках $$/ Но что..??
Помогите разобраться пожалуйста
Прикрепил файл с настройками $$



[demyuri]

В правильном направлении мысли движутся. Про $32 внимательно почитайте:

https://cnc3018.ru/ewr-carta/ss/



[Viktor1972]

Спасибо. Понял.
Но пока решил проблему сбросом всех настроек $rst=$



[OlegK]

Но пока решил проблему сбросом всех настроек $rst=$

Хорошо, что не заменой платы или станка целиком

оффтоп



[Viktor1972]

Продолжу тему.
Опять мои кривые руки.не туда полезли.
Установил программу Candle_tools v6.
И поигрался с настройками. В задумках у меня подключить к фрезеру.лазерный модуль.
Ну и вроде как в этой модификации Candle.есть кнопочка переключения.. Фрезер-лазер. Вот я и полез туда.
В итоге. Шпиндель не запускается вообще. Даже программно на визуалезаторе не вращается.
По осям движется. Всё хорошо.
Но шпиндель не могу запустить

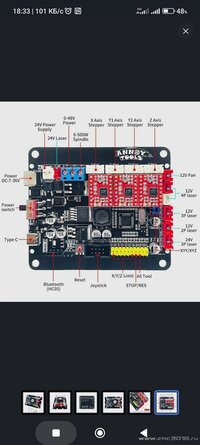

Контроллер у меня на 32битной GD32F303
Что я не так сделал. Подскажите пожалуйста



[demyuri]

Рекомендую использовать как настольную книгу:

https://cnc3018.ru/ewr-carta/ss/



[Бор33]

Что я не так сделал. Подскажите пожалуйста

В первую очередь вы не так сделали это написали это свое сообщение, которое не содержит практически никакой информации...хотите делать так и чтобы вам реально помогли...опишите все...какое оборудование, как включено, какие блоки питания. Запомните простую истину. Правильно собранное, коммутированное устройство, никакими кнопками не испортишь.



[Viktor1972]

Если важно. Блок питания от родного cnc 3018 pro. 24v 5A. Шаговые двигатели NEMA 17. Шпиндель 500ват 110в. Подключен к контроллеру через твердотельное реле.

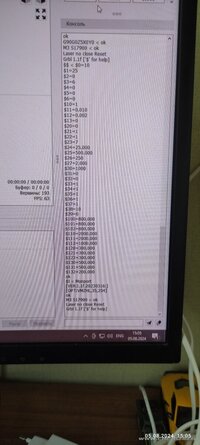

Вопрос. Откуда в списке $$ появились новые команды $33-$39.
И что означает "Laser no close Reset"



[demyuri]

Откуда в списке $$ появились новые команды $33-$39.

От сырости, разумеется. Других причин не бывает.

Ваши сообщения автоматически объединены: 05.08.2024

что означает "Laser no close Reset"

laser no close reset перевод - Поиск в Google



[Viktor1972]

Перевод и без гугла можно.

От сырости, разумеется. Других причин не бывает.

Ваши сообщения автоматически объединены: 05.08.2024

laser no close reset перевод - Поиск в Google

перевод я и без гугла знаю.
а вот что означает и как исправить гугл не знает. К сожалению



[demyuri]

перевод я и без гугла знаю.
а вот что означает и как исправить гугл не знает. К сожалению

А я без Гугля перевод не знаю, но могу предположить, что в вашей прошивке есть параметр, отвечающий за дверцу рабочей зоны станка. И этот параметр активен. Пока не "закроете дверцу", лазер не засветится (шпиндель не закрутится).



[Бор33]

Viktor1972, Попробуйте $61=0 Это дверца. И $36=100 это максимальный уровень ШИМ.
$33-39 это команды 32 разрядных контроллеров, коим ваш и являетсяю. GD32F303 это полный аналог STM32Fxxxxx



[Viktor1972]

Viktor1972, Попробуйте $61=0 Это дверца. И $36=100 это максимальный уровень ШИМ.
$33-39 это команды 32 разрядных контроллеров, коим ваш и являетсяю. GD32F303 это полный аналог STM32Fxxxxx

Соответственно и если нужно будет его прошить. Нужен будет программатор дл stm32.
Теперь более понятнее стало.



[Бор33]

Соответственно и если нужно будет его прошить. Нужен будет программатор дл stm32.
Теперь более понятнее стало.

Программатор не факт что будет нужен. Контроллер Инектра работает точно на таком же микроконтроллере и прошивается прошивальщиком через USB. На сайте Инектра все это есть. Там же есть инструкция к ПО, и в ней описаны все команды GRBLHAL. Советую посмотреть



[Vlad-I-Mir]

Продолжу тему.
Опять мои кривые руки.не туда полезли.
Установил программу Candle_tools v6.
И поигрался с настройками. В задумках у меня подключить к фрезеру.лазерный модуль.
Ну и вроде как в этой модификации Candle.есть кнопочка переключения.. Фрезер-лазер. Вот я и полез туда.
В итоге. Шпиндель не запускается вообще. Даже программно на визуалезаторе не вращается.
По осям движется. Всё хорошо.
Но шпиндель не могу запустить
Контроллер у меня на 32битной GD32F303
Что я не так сделал. Подскажите пожалуйста

$$30 исправить на нужный...
