ПОМОГИТЕ Не запускается фрезеровка ПП

[Genadyi]

Добрый день. Ребята подскажите почему не запускается режим фрезеровки ПП, скрин запуска выкладываю. Вроде все сделал, карту подключил, нажал "Отправить" и тишина, по кодам остановка на G4 отправлено (по 16 пункт - отправлено), но станок никаких движений, молчит и сообщений никаких. В чем может быть проблема?



[Robinson1957]

Добрый день. Ребята подскажите почему не запускается режим фрезеровки ПП, скрин запуска выкладываю. Вроде все сделал, карту подключил, нажал "Отправить" и тишина, по кодам остановка на G4 отправлено (по 16 пункт - отправлено), но станок никаких движений, молчит и сообщений никаких. В чем может быть проблема?

Во первых, что за станок, версия прошивки.
Во вторых, в какой программе сделана плата, УП, с каким окружением работаете.
В третьих, чтобы не быть голословным, под спойлер УП до остановки.
Будем смотреть, рекомендовать, править. Систем достаточно много, сложно на кофейной гуще гадать, квалификации экстрасенса нет.



[OlegK]

скрин запуска выкладываю

А где, собственно, скрин?



[Genadyi]

А где, собственно, скрин?

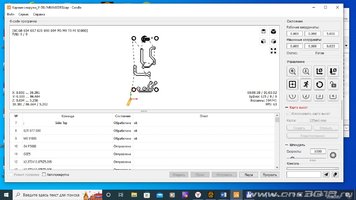

Ох, мой косяк, не прикрепил извиняюсь. Станок CNC1830, плату на лайоут 6.0. дальше G2G и на фрезер через канди. А еще прошивка контроллера 1,1j.



[demyuri]

Ох, мой косяк, не прикрепил извиняюсь. Станок CNC1830, плату на лайоут 6.0. дальше G2G и на фрезер через канди. А еще прошивка контроллера 1,1j.

Прямо в кренделе отредактировать G4 P50 (или даже 5, если это секунды, уже не помню). 5000 ждать замучаетесь.



[Robinson1957]

А что вы хотели G4 P5000, пауза почти полтора часа.



[Genadyi]

Прямо в кренделе отредактировать G4 P50 (или даже 5, если это секунду, уже не помню). 5000 ждать замучаетесь.

А можете пояснить это, что значит ждать, я еще не в курсе команд.



[Alan]

Код выдержки времени – G04

Для установки выдержки времени в программном коде записывается слово данных G04, что позволяет задать технологическую паузу при переходах инструмента

www.axispanel.ru

Грубо говоря, в ПП (файл g-кода, он же управление ЧПУ станком), добавлена команда "Ожидать раскрутки шпинделя" xxx секунд.
Ищите в программе, в которой делали код опцию Dwell или "Время раскрутки". Обычно ставят 0 или 1 (у меня - 0, ибо шпиндель 775, стартует почти мгновенно).



[Robinson1957]

А можете пояснить это, что значит ждать, я еще не в курсе команд

А в справочнике почитать стоит, многое станет понятнее.



[Genadyi]

Код выдержки времени – G04

Для установки выдержки времени в программном коде записывается слово данных G04, что позволяет задать технологическую паузу при переходах инструмента

www.axispanel.ru

Грубо говоря, в ПП (файл g-кода, он же управление ЧПУ станком), добавлена команда "Ожидать раскрутки шпинделя" xxx секунд.
Ищите в программе, в которой делали код опцию Dwell или "Время раскрутки". Обычно ставят 0 или 1 (у меня - 0, ибо шпиндель 775, стартует почти мгновенно).

Скачал справочник по Г коду, теперь немного проясняется ситуация. Исправил, поставил в канди 5 и станок начал грызть ПП! Спасибо за помощь!!!!



[Robinson1957]

Грубо говоря, в ПП (файл g-кода, он же управление ЧПУ станком), добавлена команда "Ожидать раскрутки шпинделя" xxx секунд.
Ищите в программе, в которой делали код

В УП (Управляющая Программа) добавлена команда "Пауза 5000 секунд", необязательно относящаяся к шпинделю, просто пауза.
Вообще в командах, в их использовании, очень много нюансов, использовать которые возможно только при написании программ "врукопашную". Много команд постпроцессорами не используются.

Ваши сообщения автоматически объединены: 05.08.2022

Исправил, поставил в канди 5 и станок начал грызть ПП!

Эту строку, в принципе, вообще можно было удалить, необязательная она.



[Genadyi]

В УП (Управляющая Программа) добавлена команда "Пауза 5000 секунд", необязательно относящаяся к шпинделю, просто пауза.
Вообще в командах, в их использовании, очень много нюансов, использовать которые возможно только при написании программ "врукопашную". Много команд постпроцессорами не используются.

Ваши сообщения автоматически объединены: 05.08.2022

Эту строку, в принципе, вообще можно было удалить, необязательная она.

Да в принципе она мне не особо и помешала, немного растерялся и запаниковал, спасибо подсказали что это пауза, в справочнике почитал за эту команду и .... ну вообщем заработало, теперь смотрю как идет процесс фрезеровка, похоже у меня медь чуток поболее чем 03. Надо будет скорректировать настройки. Еще раз спасибо всем за помощь и удачи.



[Robinson1957]

у меня медь чуток поболее чем 03. Надо будет скорректировать настройки.

Не в настройках программы беда, а в люфте по оси Z, антилюфт-гайка на пружине, а это зло. Поройтесь насчет устранения люфта, поймете, в чем дело, просто гравер или фреза "всплывает" по меди. После устранения можно резать и по 0.03.



[Genadyi]

Не в настройках программы беда, а в люфте по оси Z, антилюфт-гайка на пружине, а это зло. Поройтесь насчет устранения люфта, поймете, в чем дело, просто гравер или фреза "всплывает" по меди. После устранения можно резать и по 0.03.

Я целый день просидел над чпу вылизывая люфты, так что в этом пожалуй с вами не соглашусь, у меня совдеповский текстолит, не китайский! Есть еще небольшие запасы. И на форуме неоднократно говорят что по ПП нужно подстроиться, ну я так это понял, так я это понял.

Ваши сообщения автоматически объединены: 05.08.2022

Не в настройках программы беда, а в люфте по оси Z, антилюфт-гайка на пружине, а это зло. Поройтесь насчет устранения люфта, поймете, в чем дело, просто гравер или фреза "всплывает" по меди. После устранения можно резать и по 0.03.

Кстати, подскажите где мне выставить глубину врезания в медь?



[Robinson1957]

Кстати, подскажите где мне выставить глубину врезания в медь?

Если не пользуетесь в Candle картой высот с помощью щупа "Probe", то в УП поищите элементы кадра программы Z-0...., это как раз и заглубление на величину заданную при составлении УП. Можно отредактировать в блокноте, заменой всех на своё, нужное. Либо пересоздать УП с другим заглублением.
