ПОМОГИТЕ Повреда в лазерен драйвер

[seeker1]

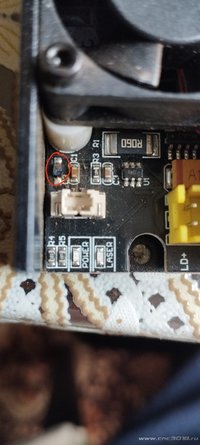

Здравствуйте, после подключения не к тому контроллеру сгорел элемент платы драйвера лазера на 15 ватт. Что это должно быть и с какими значениями?



[demyuri]

Обозначение на плате специально перечеркнули, чтобы "Операция Ы" (никто не догадался)? D3, вроде как, диод, значений не имеет, имеет маркировку. Фото всей платы и стрелочкой покажите, где он стоит. Можно (даже нужно!) имяфамилию драйвера.



[Vlad-I-Mir]

D3 - однозначно диод, не исключено, что шоттки...
Большего сказать не могу из данного фото...



[seeker1]

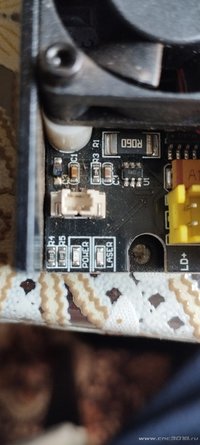

Извините, но я профан в этой теме, думаю фотки могут быть ориентиром.



[demyuri]

3 одинаковых фото никак не приблизят решение проблемы.

Ваши сообщения автоматически объединены: 12.03.2023

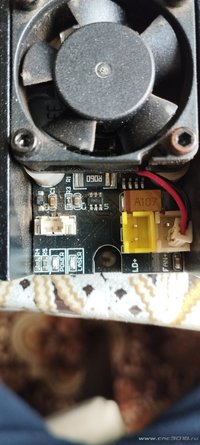

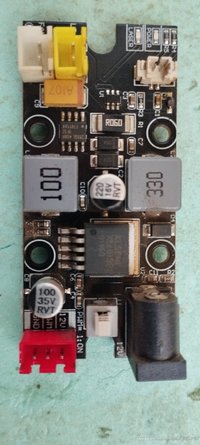

ФОТО ВСЕЙ ПЛАТЫ



[seeker1]

Я не знаю, сделает ли это изображение более ясным?



[demyuri]

И подробно расскажите про этот момент:

после подключения не к тому контроллеру

К какому именно контроллеру подключали? Как подключали? Что произошло? Чем подробней, тем проще будет вам помочь. Пытать вас нет желания, выходной сегодня, отдохнуть надо.



[seeker1]

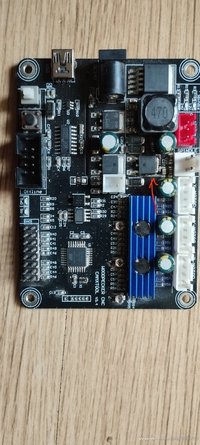

Я купил cnc3018 с контроллером версии 3.4 в комплекте с лазерной головкой на 15 Вт. Подключил по инструкции, все заработало без проблем, но после замены на скоростной шпиндельный мотор столкнулся с известной проблемой мосфета контроллера. Мне срочно нужно было продолжить работу с контроллером Vevor (на фото слева). И тут лазерный драйвер задымил.

Ваши сообщения автоматически объединены: 12.03.2023

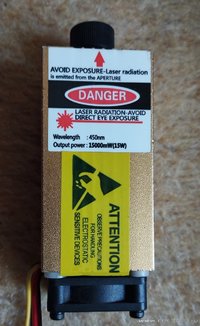

Это лазер:



[Vlad-I-Mir]

Какой проблемой? Сожгли мофсет?



[seeker1]

Да



[seeker1]

Кстати, контакты 12V, PWM и GND на разных контроллерах поменяны местами. Вот почему мой водитель курил.



[Vlad-I-Mir]

Ну теперь и Вы курите...

Ваши сообщения автоматически объединены: 12.03.2023

А если диод на плате немного попробовать помыть касточкой со спиртом? Может какие надписи будет видно? Не?



[seeker1]

Полный урон, нет шансов увидеть. Сейчас включил лазерный модуль с питанием 12 вольт, не подключенный к плате управления ЧПУ, вентиляторы крутятся, лазер горит.



[val013]

Мне одному показалось, что автор вопросы через гуглоперевод задаёт?



[Vlad-I-Mir]

Походу не местный....

оффтоп
