ВОПРОС Ремонт лазерного модуля

[Корнет]

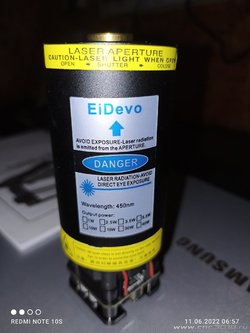

Добрый день,имею ЧПУ cnc-3020 на нём установлен лазерный модуль на 40вт, пока разбирался с настройками лазер перестал жеч (светит но не выжигает) . Станок новый ниразу не использовался. Может что в настройках недовключил? При регулировке сначало на чёрном листе бумаги жёг,потом перестал. С этим станком я новичок.



[demyuri]

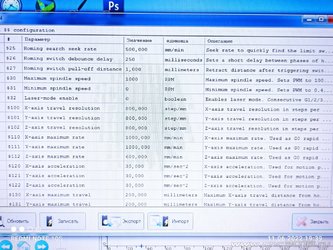

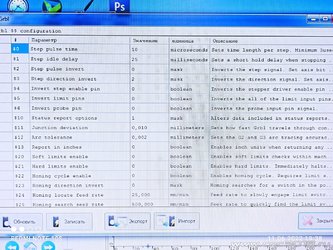

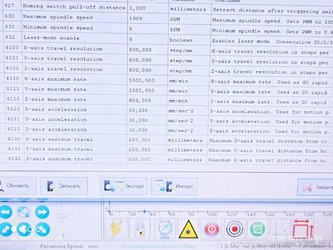

1. Покажите настройки $$.
2. Расскажите подробно, что делали, в какой программе, покажите скрин настроек программы.
3. Укажите фамилию платы и версию прошивки.



[Корнет]

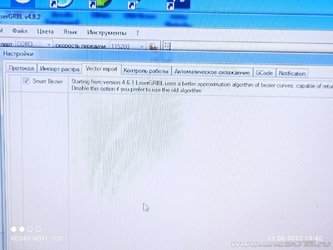

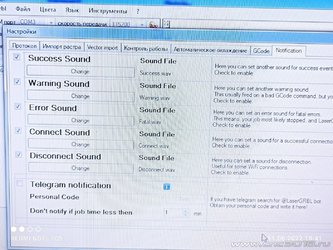

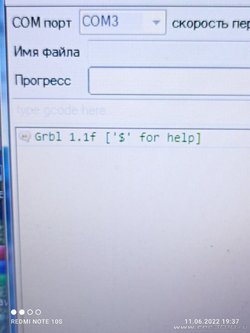

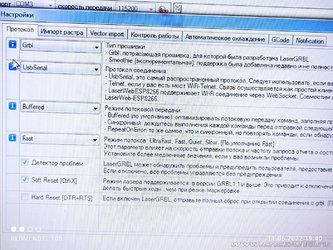

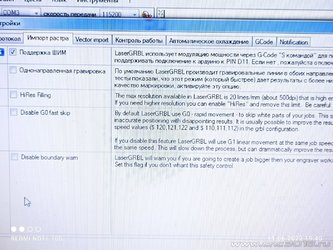

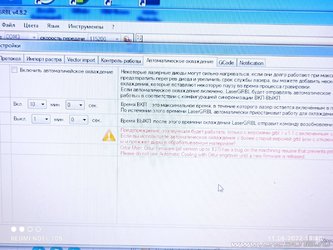

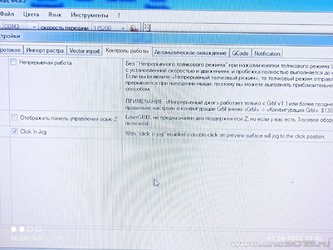

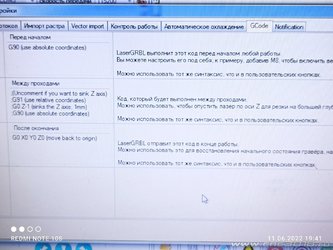

Программа Grbl v4.8.2, прошивка 1.1f, что в настройках делал уже не помню,запутался,сделал на плате перезагрузку, переустановил Grbl и драйвера. Больше вроде ничего,



[Корнет]

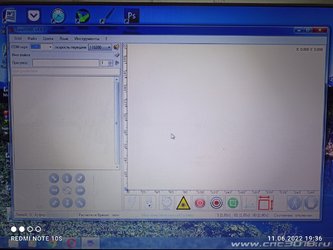

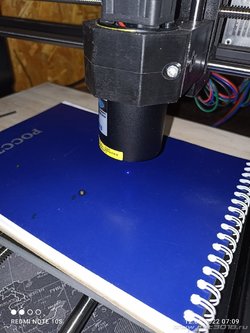

Это дополнительные фото, которые не вошли ранее



[demyuri]

Программа Grbl v4.8.2, прошивка 1.1f,

Поправлю сразу, чтобы вы потом не путались и людей не вводили в заблуждение. Прошивка у вас GRBL v1.1f, программа LASER GRBL v4.8.2. Когда упоминаете программу, называйте полное имя, иначе ничего непонятно будет.
Ждём опытных лазерщиков, готовьтесь к новым  водопросам.



[Корнет]

Спасибо за поправку,впредь буду внимательнее,я новичок и ещё в тонкостях не разбираюсь.



[demyuri]

Единственное, что могу сказать, параметр $32 у вас настроен на шпиндель. Установите его в "1", тогда режим работы будет соответствовать лазеру.



[Корнет]

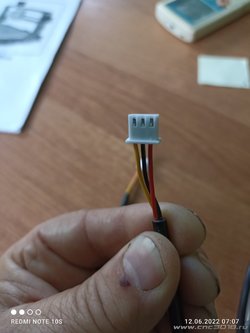

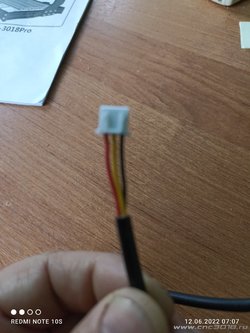

Поменял s32 выставил 1, лазер всё равно не знает, снял провод а там глядя на расцветку проводов на концах почему чёрный с одного конца с краю, а с другой посередине,это так и должно быть?



[demyuri]

глядя на расцветку проводов на концах почему чёрный с одного конца с краю, а с другой посередине,это так и должно быть?

Это зависит от распиновка разъемов на плате лазера и плате управления. Проверьте соответствие обозначений. "+" должен приходить к "+", "-" к "-", "PWM" k "PWM".



[Корнет]

Проверил, всё правильно, провода соответствуют разъёмам, я думаю что всё таки лазер вышел из строя, хотя я им ниразу не выжигал, буду заказывать новый и проверять.



[Robinson1957]

снял провод а там глядя на расцветку проводов на концах почему чёрный с одного конца с краю, а с другой посередине,это так и должно быть?

С этого и надо было начинать.
