ВОПРОС Сколько же Вт в 80W-ном лазере Laser Tree LT-80W-AA-Pro?

[Valentinos]

Скажу сразу, я знаю, что производитель декларирует оптическую мощность в 10Вт, которая складывается из 2-х диодов по 5,5Вт каждый. Но я не об этом.

Я хочу понять, сколько должна быть максимальная потребляемая мощность, на 100% работы.
Купил лазер, но что-то есть сомнение, что он работает как должен. Т.е. у меня работает, но... грубо, в половину мощности.
Подрубаю PWM и GND от платы управления, 24V и GND от ЛБП. Даже, для чистоты эксперимента, через оригинальную платку сопряжения (ага, там не просто так контакты спаяли, там очень важный конденсатор стоит). И, для контроля, на свободные контакты PWM и GND подключаю осцилограф.
В LaserGRBL давлю на кнопку Blink, у которой в коде включения написно:
M3 S[$30*10/100]
G1 F1000
Т.е. лазер должен светить на 10% мощности. На осцилографе получаю заполнение 10,6% (да, не точно 10%, но ошибка на доли процента, а не в разы). А на ЛБП получаю 4Вт с чем-то. Плюс ещё вентилятор должен потреблять сколько-то.
Далее делаю в том же LaserGRBL свою кнопку с кодом на 100% заполнения ШИМ:
M3 S[$30*100/100]
G1 F1000
На осцилографе 100% заполнение, а на на ЛБП потребление... Ха! Правильно, 40Вт.
А я ожидал что-то близкое к 8Вт и 80Вт.

Ну и вопрос: это я такой тупой, что не знаю какой-то всем известной истины или все-таки мне китайцы прислали мне лазер с неработающим одним из двух диодов?

P.S. И да, в поиске я был. Такой лазер не только у меня. Но, блин, почему-то вопросы о потребляемой мощности владельцами игнорируются: Обзор лазера 80W (10W оптических) | Page 2 | ФОРУМ О СТАНКАХ CNC 3018 Плохо искал?



[demyuri]

почему-то вопросы о потребляемой мощности владельцами игнорируются: Обзор лазера 80W (10W оптических) | Page 2 | ФОРУМ О СТАНКАХ CNC 3018 Плохо искал?

Большинство пользователей (99%), не интересуют конкретные цифры. Результат работы важнее. А сколько там потребляется, уже второ- третьестепенно.
Второе. Вы замерили потребляемую мощность всего модуля. Ничего удивительного, что значения одинаковые при разной скважности. Проделайте эти же измерения на лазерном диоде, думаю, разница будет.



[Robinson1957]

Вы замерили потребляемую мощность всего модуля. Ничего удивительного, что значения одинаковые при разной скважности.

Да, но мощности потребления вдвое ниже заявленных. Видимо, таки, один из диодов не фунциклирует.



[serg1967]

Скажу сразу, я знаю, что производитель декларирует оптическую мощность в 10Вт, которая складывается из 2-х диодов по 5,5Вт каждый. Но я не об этом.

Я хочу понять, сколько должна быть максимальная потребляемая мощность, на 100% работы.
Купил лазер, но что-то есть сомнение, что он работает как должен. Т.е. у меня работает, но... грубо, в половину мощности.
Подрубаю PWM и GND от платы управления, 24V и GND от ЛБП. Даже, для чистоты эксперимента, через оригинальную платку сопряжения (ага, там не просто так контакты спаяли, там очень важный конденсатор стоит). И, для контроля, на свободные контакты PWM и GND подключаю осцилограф.
В LaserGRBL давлю на кнопку Blink, у которой в коде включения написно:
M3 S[$30*10/100]
G1 F1000
Т.е. лазер должен светить на 10% мощности. На осцилографе получаю заполнение 10,6% (да, не точно 10%, но ошибка на доли процента, а не в разы). А на ЛБП получаю 4Вт с чем-то. Плюс ещё вентилятор должен потреблять сколько-то.
Далее делаю в том же LaserGRBL свою кнопку с кодом на 100% заполнения ШИМ:
M3 S[$30*100/100]
G1 F1000
На осцилографе 100% заполнение, а на на ЛБП потребление... Ха! Правильно, 40Вт.
А я ожидал что-то близкое к 8Вт и 80Вт.

Ну и вопрос: это я такой тупой, что не знаю какой-то всем известной истины или все-таки мне китайцы прислали мне лазер с неработающим одним из двух диодов?

P.S. И да, в поиске я был. Такой лазер не только у меня. Но, блин, почему-то вопросы о потребляемой мощности владельцами игнорируются: Обзор лазера 80W (10W оптических) | Page 2 | ФОРУМ О СТАНКАХ CNC 3018 Плохо искал?

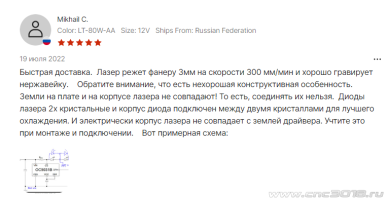

В отзывах на Али читаю:

Ваши сообщения автоматически объединены: 30.04.2023

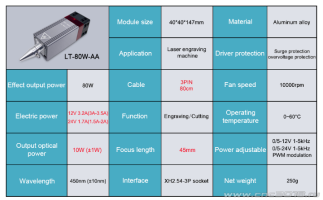

Хотя таблице продавана соответствует:



[Lupus5]

Уже столько копий сломано на этом моменте... Мощность лазера и потребляемая мощность не имеют линейную зависимость. КПД у лазерного диода в зависимости от режимов работы, в импульсном режиме до 90%, а в постоянном 65-80% в зависимости от напряжение, силы тока и температуры. Указанная мощность 80ватт это максимальное пиковое значение потребление лазерного диода + линейного стабилизатора + вентилятора охлаждения. Реальная оптическая мощность в пике реально может достигать 11 оптических ватт в постоянном режиме резки, а в импульсном может быть даже выше на 10-15%. Т.К. TL80-AA имеет фиксированный фокус смею предположить что просто каждый диод направляется в одну точку с конечной фокусировкой (принцип сложения двух лучей в одной точке).
Пользуюсь таким лазером более месяца доволен как слон фанеру 4мм на скорости 180мм/мин и мощности 80% режет за 1 проход.



[demyuri]

Да, но мощности потребления вдвое ниже заявленных.

Ну, я, как 99%, пропустил этот момент .

оффтоп



[Vlad-I-Mir]

Уверен, что мощность даже сам Китаец не знает...
Ну-у-у... ГдЭ-То сЭм, восЭм... Как то так, рядом...

оффтоп



[Valentinos]

Указанная мощность 80ватт это максимальное пиковое значение потребление лазерного диода + линейного стабилизатора + вентилятора охлаждения.

Так я и замеряю потребление диода, стабилизатора и вентилятора вместе. И нет даже чего-то близкого к 80Вт. То, что излучаемая энергия нелинейно зависит от потребляемой - погоды не делает. Я и не измеряю энергию лазерного пучка. Попросту нет такого девайса у меня. Зато потребляемая мощность вполне четко зависит от ШИМ.
Если у Вас есть такой лазерный модуль и мультиметр/амперметр, не сочтете ли за труд сделать пару замеров? Например, на 100% и на 10% заполнении ШИМ?



[Valentinos]

Ну-у-у... ГдЭ-То сЭм, восЭм...

сЭм, восЭм - мИне хАрАшо такой точность. А четырЕ, восЭм - не совсЭм



[Lupus5]

Так я и замеряю потребление диода, стабилизатора и вентилятора вместе. И нет даже чего-то близкого к 80Вт. То, что излучаемая энергия нелинейно зависит от потребляемой - погоды не делает. Я и не измеряю энергию лазерного пучка. Попросту нет такого девайса у меня. Зато потребляемая мощность вполне четко зависит от ШИМ.
Если у Вас есть такой лазерный модуль и мультиметр/амперметр, не сочтете ли за труд сделать пару замеров? Например, на 100% и на 10% заполнении ШИМ?

LT80_AA-12 питание 12 вольт, немного отличается, к стати где-то читал что 24 вольта от 12 также работает без проблем и с той-же мощностью.
Подключил через лабораторный блок питания только лазерный блок на 10% около 5 ватт (12 вольт питание ) 0.39-0,41... А на 100% 37 ватт или 3,09 А. При выжигании чисто для теста 100% мощности импульсами ток прыгает до 5.11 А (и то видно только на стрелочном тестере)



[Valentinos]

на 10% около 5 ватт (12 вольт питание ) 0.39-0,41... А на 100% 37 ватт или 3,09 А. При выжигании чисто для теста 100% мощности импульсами ток прыгает до 5.11 А (и то видно только на стрелочном тестере)

Спасибо, успокоили! Это то, что я хотел услышать!
Я тоже где-то читал (или видос какой-то смотрел), что главное отличие 12В и 24В вариантов лазерных модулей в установленном вентиляторе.
