ПОМОГИТЕ в какой программе сделать чертёж с четкими размерами, в арткаме возможно такое?

[dzejmz]

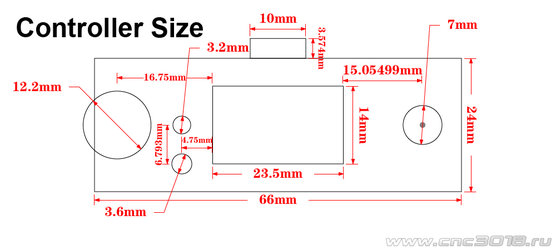

В самодельном ЛБП хочу на чпу фрезеровать отверстие для платы управления паяльника хато т12, размеры есть .вот не знаю в арткаме можно сделать макет чертежа для станка, макет накидал в арткаме , а вот размеры не могу создать.



[Андрей]

Вы видимо решили побить дневной рекорд "предупреждений" за неправильные советы и создание тем в не правильных разделах!!
Какое отношение Ваш вопрос имеет к разделу СТАНОК СЛОМАЛСЯ...?
Я понимаю что у вас может не быть пока доступа к разделу по программе АртКам, но кто мешает создать просто в разделе ВОПРОС НОВИЧКА ?
Или главное запулить?



[demyuri]

Вам шашечки или ехать? Арткам создаст УП по вашим размерам, которые вы задали при построении. Если вам нужен именно чертеж, то Фрикад в помощь.



[SnakeKVC]

Вам шашечки или ехать? Арткам создаст УП по вашим размерам, которые вы задали при построении. Если вам нужен именно чертеж, то Фрикад в помощь.

Если Вам нужен чертёж

оффтоп



[Alexmit]

Если вам нужен именно чертеж, то Фрикад в помощь.

LibreCAD по проще.



[Roger]

В самодельном ЛБП хочу на чпу фрезеровать отверстие для платы управления паяльника хато т12, размеры есть .вот не знаю в арткаме можно сделать макет чертежа для станка, макет накидал в арткаме , а вот размеры не могу создать.

Не знаю как в Artcam, а в Aspire можно ставить размеры.



[Alexf]

В самодельном ЛБП хочу на чпу фрезеровать отверстие для платы управления паяльника хато т12, размеры есть .вот не знаю в арткаме можно сделать макет чертежа для станка, макет накидал в арткаме , а вот размеры не могу создать.

Вам необходимо именно визуальное отображение размеров или соответствие чертежа необходимым размерностям?
Если первое, то только вручную рисовать
Если второе, то при создании векторов в арткам можно задать необходимые размеры



[AHT52]

Видимо автор считает, что станок размеры и что пилить, сам придумывает. Очень странный вопрос, учитывая, что станок сделает все что ты ему, лично задашь. Это из разряда, когда с придыханием говорят:" Это же компьютер посчитал..." Это не компьютер посчитал, это программист посчитал, а компьютер только выполнил его приказы.



[Alsan]

Такие вещи легко делаются в CorelDraw, сохранение в dxf, затем Арткам и 2D обработка.
