Команда G2 вместо дуги движение по прямой

[f1602]

Доброго времени суток! Не нашел на форуме ни одного описания подобной проблемы. Станок cnc3018 pro. При посылке команды типа
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000
Движение происходит не по окружности, а по прямой из начальной в указанную точку. Что характерно: в окне Candle участок отображается как дуга, но визуализация движения и в окне программы выполняется по прямой.
Чувствую, что какая-то элементарная ошибка с моей стороны, а сделать ничего не могу.
Заранее благодарю за помощь!



[ospkant]

Доброго времени суток! Не нашел на форуме ни одного описания подобной проблемы. Станок cnc3018 pro. При посылке команды типа
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000
Движение происходит не по окружности, а по прямой из начальной в указанную точку. Что характерно: в окне Candle участок отображается как дуга, но визуализация движения и в окне программы выполняется по прямой.
Чувствую, что какая-то элементарная ошибка с моей стороны, а сделать ничего не могу.
Заранее благодарю за помощь!

Попробуйте вместо G2 - G02



[OlegK]

Попробуйте вместо G2 - G02

Это не повлияет, оба варианта верны.

Что характерно: в окне Candle участок отображается как дуга, но визуализация движения и в окне программы выполняется по прямой.

Строка
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000
синтаксически корректна, покажите всю УП, целиком.



[f1602]

Это не повлияет, оба варианта верны.

Строка
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000
синтаксически корректна, покажите всю УП, целиком.

(Exported by FreeCAD)
(Post Processor: grbl_post)
(Output Time:2023-07-31 10:29:34.656952)
(Begin preamble)
G17 G90
G21
(Begin operation: Fixture)
(Path: Fixture)
G54
(Finish operation: Fixture)
(Begin operation: TC: Default Tool)
(Path: TC: Default Tool)
(TC: Default Tool)
(Begin toolchange)
( M6 T1 )
(Finish operation: TC: Default Tool)
(Begin operation: Profile)
(Path: Profile)
(Profile)
(Compensated Tool Path. Diameter: 1.0)
G0 Z12.000
G0 X5.418 Y25.158
G0 Z10.000
G1 X5.418 Y25.158 Z6.000
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000



[OlegK]

Ваша УП в Кэндл выдаёт ошибку 22 - не указана величина подачи.
После указания подачи в визуализаторе отрабатывает корректно.



[SnakeKVC]

Ну не готов FreeCAD для этих задач.



[f1602]

Ваша УП в Кэндл выдаёт ошибку 22 - не указана величина подачи.
После указания подачи в визуализаторе отрабатывает корректно.

Принял. Спасибо. Программу поправил. Через час попробую, отпишусь. Может сниму видео
(Exported by FreeCAD)
(Post Processor: grbl_post)
(Output Time:2023-07-31 11:37:49.502044)
(Begin preamble)
G17 G90
G21
(Begin operation: Fixture)
(Path: Fixture)
G54
(Finish operation: Fixture)
(Begin operation: TC: Default Tool)
(Path: TC: Default Tool)
(TC: Default Tool)
(Begin toolchange)
( M6 T1 )
(Finish operation: TC: Default Tool)
(Begin operation: Profile)
(Path: Profile)
(Profile)
(Compensated Tool Path. Diameter: 1.0)
G0 Z12.000
G0 X5.418 Y25.158
G0 Z10.000
G1 X5.418 Y25.158 Z6.000 F600.000
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000 F600.000

Ваши сообщения автоматически объединены: 31.07.2023

Ну не готов FreeCAD для этих задач.

Он где-то в программе допустил ошибки?



[OlegK]

Так подачу не указал (обязательный параметр) - это ли не ошибка?



[f1602]

Так подачу не указал (обязательный параметр) - это ли не ошибка?

Это мой бок. Не поставил подачу в характеристиках инструмента.



[SnakeKVC]

Принял. Спасибо. Программу поправил. Через час попробую, отпишусь. Может сниму видео
(Exported by FreeCAD)
(Post Processor: grbl_post)
(Output Time:2023-07-31 11:37:49.502044)
(Begin preamble)
G17 G90
G21
(Begin operation: Fixture)
(Path: Fixture)
G54
(Finish operation: Fixture)
(Begin operation: TC: Default Tool)
(Path: TC: Default Tool)
(TC: Default Tool)
(Begin toolchange)
( M6 T1 )
(Finish operation: TC: Default Tool)
(Begin operation: Profile)
(Path: Profile)
(Profile)
(Compensated Tool Path. Diameter: 1.0)
G0 Z12.000
G0 X5.418 Y25.158
G0 Z10.000
G1 X5.418 Y25.158 Z6.000 F600.000
G2 X6.832 Y22.992 Z6.000 I-4.411 J-4.424 K0.000 F600.000

Ваши сообщения автоматически объединены: 31.07.2023

Он где-то в программе допустил ошибки?

Постпроцессор не для 3018



[f1602]

Постпроцессор не для 3018

А какой использовать?



[SnakeKVC]

А какой использовать?

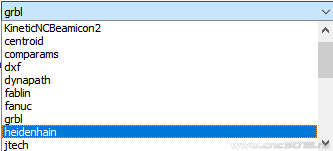

Ну там же есть grbl



[f1602]

Ну там же есть grbl

Он и стоит в настройках



[SnakeKVC]

Он и стоит в настройках

Ну значит он кривой.



[f1602]

Ну значит он кривой.

Не исключено. Я бы его подправил, если бы у меня была простейшая рабочая УП, которая рисует полукруг радиусом, к примеру, 10 мм. Но пока создать такое чудо даже вручную не получается. Где-то я лажаю. А где не пойму. Буду признателен, если набросаете такую простенькую программу.
