ПОМОГИТЕ ЕСТЬ РЕШЕНИЕ Подключение лазера 24В к плате 12В

[boldyrevden]

Добрый день, подскажите пожалуйста.

Плата старая CRONOS v1.8 с возможностью подключения лазера 12,В.
Лазер новее 80,Ватт 24,В.

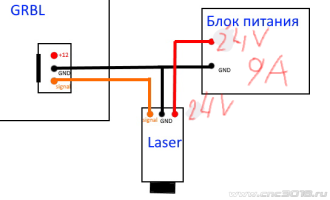

Можно ли подключить по следующей схеме от блока питания 24,В 9,А?

PS. Извиняюсь за художества, как смог с телефона.



[demyuri]

Можно ли подключить по следующей схеме от блока питания 24,В 9,А?

Результаты поиска по запросу: Подключение лазера
Можно ли найти ответ самостоятельно?
Можно, но неинтересно...



[boldyrevden]

Результаты поиска по запросу: Подключение лазера
Можно ли найти ответ самостоятельно?
Можно, но неинтересно...

Дело в том, что подключил по схеме в первом сообщении, но не работает



[demyuri]

$$ верно настроены? "Не работает" это как? На ходу не включается? Расскажите подробно, с чего началось, что делали, чего настраивали, как проверяли, что в итоге? Гадальный отдел мозга за последние дни перегружен.



[boldyrevden]

$$ верно настроены? "Не работает" это как? На ходу не включается? Расскажите подробно, с чего началось, что делали, чего настраивали, как проверяли, что в итоге? Гадальный отдел мозга за последние дни перегружен.

Поменял плату. Раньше была эта Ссылка на али
Её продал вместе с механикой, доработанным координатным столом BG-6350. Это к слову, но не к делу)

Поставил старую плату, версия 1.8. Оси работают исправно. Лазер
Ссылка на али признаков жизни не подаёт, т.е. ни диоды на плате не моргают, ни вентилятор не включает.

Питание лазера по схеме в первом письме. Но пробовал и просто от платы записать 12в, результат был тот же

На разьем лазера, между черным и красным проводом 24в приходит. Подскажите, что ещё проверить?

На плате лазера есть кнопка, на нижнем фото справа. Может в ней дело, раньше её не трогал.Попробовал вкл выкл на лазер не влияет

Софт lasergrbl и easyfire, не включае лазер.



[demyuri]

Подключение верное, схема проверенная.
1. Кнопка вкл должна быть включена.
2. $32=1
3. В консоли: М3 S1 и задать движение (по любой оси).
Если не засветится, проверять электронику платы лазера (драйвера).



[boldyrevden]

Подключение верное, схема проверенная.
1. Кнопка вкл должна быть включена.
2. $32=1
3. В консоли: М3 S1 и задать движение (по любой оси).
Если не засветится, проверять электронику платы лазера (драйвера).

Понял, спасибо! Буду пробовать.
По п. 3. О какой консоли идёт речь ? Lasergrbl?



[demyuri]

По п. 3. О какой консоли идёт речь ? Lasergrbl?

Да. Панель для ручного ввода команд.



[boldyrevden]

Да. Панель для ручного ввода команд

С консолью буду экспериментировать на следующих выходных.

А на неделе попробую на лазер подать 24в и шим. Посмотрим его реакцию)



[boldyrevden]

Заработало. Действительно дело было в расключении проводов между платой и лазером. Спасибо!
Видео
