ВОПРОС FreeCAD CAM настройка быстрой подачи по оси Z до поверхности заготовки

[alexins]

Решил попробовать CAM систему в FreeCAD 0.22. Возник вопрос со скоростью быстрого (холостого) движения по оси Z.

FreeCAD gcode

(Compensated Tool Path. Diameter: 1.0)
G0 Z30.000
G0 X62.347 Y12.847
G1 X62.347 Y12.847 Z-0.800 F18.000
G2 X61.627 Y10.809 Z-0.800 I-0.847 J-0.847 F96.000
G2 X60.309 Y11.875 Z-0.800 I-0.127 J1.191 F96.000
G2 X61.376 Y13.191 Z-0.800 I1.191 J0.125 F96.000
G2 X62.347 Y12.847 Z-0.800 I0.124 J-1.191 F96.000
G0 Z30.000

Для холостого хода фреза поднимается на 30 мм над заготовкой. Потом, со скоростью заглубления опускается на глубину фрезеровки 0.8 мм. При этом, нет опускания ближе к нулю.
В качестве примера, программа Gerber2Gcode довольно резво опускает фрезу к поверхности. Использует G0 и далее, вгрызается в заготовку на рабочем ходе G1.

G2G gcode

G0Z30
X2.82Y10.451
Z0
G1Z-0.04F25

Подскажите, как и где в FreeCAD указать высоту, на которую может спускаться фреза к заготовке на холостом ходу G0.



[Иван Шмит]



[alexins]

На картинке то, что искал. Выставил параметр 2 мм. Фреза опускается на холостом ходе до этой высоты. Далее, идет на рабочей подаче, медленно.

FreeCAD gcode

G0 Z30.000
G0 X62.347 Y12.847
G0 Z2.000
G1 X62.347 Y12.847 Z-0.800 F18.000



[Иван Шмит]

FreeCAD 0.22

там кстати версия 1.0rc вышла на днях, обещает быть менее глючной чем 0.22dev, но пока не понял.

оффтоп



[alexins]

В dev сборках уже лежит FreeCAD 1.0rc. Прикол. Меняются стартовые картинки.
Вот бы еще поправили ввод скорости подачи. На экране надо указывать мм/сек, а в gcode подача идет в мм/мин.

оффтоп



[Иван Шмит]

Вот бы еще поправили ввод скорости подачи. На экране надо указывать мм/сек, а в gcode подача идет в мм/мин.

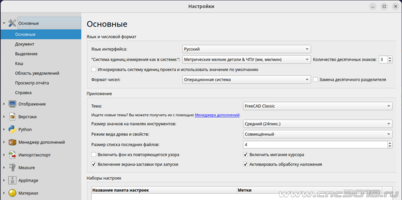

а в настройках система единиц выбрана правильно?


И тогда:


Всё работает как надо:



[alexins]

В настройках выставлены мм/мин, для ЧПУ. Настройка подачи инструмента остается в мм/сек. Понял. Надо было поставить галку "Игнорировать систему единиц проекта ...". Поставил, инструмент стал показывать мм/мин.



[demyuri]

Настройка подачи инструмента остается в мм/сек.

Никогда не лазил в эти настройки. Стер сек, написал мин, все.
