ПОЛЕЗНО Изучаю LY-3axis-5.2-V3.4 на GD32F303

[майло]

Встречайте пациента: LY-3axis-5.2-V3.4 на GD32F303CCT6. Данная плата попала ко мне за 500 пластиковых рублей от человека, который так и не смог её подключить. Ситуация схожа с этой темой. Отличие в том, что чел не ринулся шить различные прошивки. Изначально плата не определилась на навороченом ноуте с Win11, вообще ни как. После подключения к "большому" компу все нашлось, даже как-то в Кендле пыталась дергаться. Но обовсем этом ниже.
LY-3axis-5.2-V3.4 - производство LUNYEE (для простоты обзовем Лунатами) на чипе GD32F303CCT6, кто-то писал, что последние буковки значения не имееют. Разочарую - имеют, более того указуют на количество памяти и наборы инструкций и тд. и т.п. Для интересующихся табличка от GigaDevice со списком всех модификаций. В двух словах основные различия в количестве памяти от 128Кб х 32Кб до 3Мб х 96Кб.

Конкретно этот чип

Ну а Лунаты на этой плате и этом чипе собирают два фрезера.

3018Pro Max и 3018Pro Ultra

Различия там не большие, но есть. Тут мы и подходим к самому главному: Почему у Лунатов все работает, а у нас: то моторы трещат, то плата не определяется, то Кендел ни фига ни видит и вообще прошивка не шьётся.
Движки. Лунаты используют на своих станках вот такие движки:

Лунатовские Nema17 Stepper Motor

Мой ACMERовский двиг (крутит ролики для бутылок) по всем трем осям этой платы работал отлично, а вот ноунейм 4001 (без всяких надписей, просто наклейка) тарахтел, грелся, короче бился в припадке. Проблема оказалась в микрошагах:

ACMERовский двиг и переключатель микрошагов

Фотки ШД 4001 нема, но после выставления пинов в положение 1/4 двиг тарахтеть и колбасится перестал, но грелся так же. Кстати драйвера для ШД тут впаяны А4988. Из всего этого следует, что ШД до 1,5 А с сопротивлением до 1,8 Ом на этих драйверах вполне будут работать. Немного придется поиграться с пинами "микрошагов", подрегулировать ток и все будет отлично.
Следующий пост будет о ПО, прошивках и лазерах.



[майло]

Продолжаю изучать пациента. Первое, что надо уяснить - оффлайн контроллер и комп не могут работать вместе. Т.е. либо подключен ноут по USB, либо автономный пульт. Если подключить все одновременно, плата зависнет наглухо. Из этого состояния поможет выйти только сброс (кнопка ресет). Для тех у кого ноут не хочет находить плату китайцы предлагают установить 341 драйвер:

СN341SER

Как правило, для подключения гравировального станка не требуется установка каких-либо драйверов. Особенно в операционных системах Win10 и выше!
Если гравировальный станок действительно не может подключиться к компьютеру, рекомендуется выполнить следующие действия:
1. Используйте другой USB-интерфейс.
2. Перезагрузите компьютер и переподключите USB-интерфейс.
Если вы слышите звук подключения USB и не видите предупреждения о «неопознанном USB-устройстве», это означает, что всё работает правильно.
Затем проверьте правильность выбора COM-порта и скорости передачи данных в программном обеспечении.
Но если вы подключаетесь к USB, ответа нет. Попробуйте этот драйвер.
Удачи!

Сама дровина

https://cnc3018.ru/attachments/sh341-zip.64972/?hash=e2e841d3564c06bfceda1bdad2deae4a

Если моторы будут крутится не в ту сторону, не надо ничего перепаивать, перетыкать пины в колодках и рваться переписать G-код. Тем более пытаться перепрошить. Для управления платой лучше всего использовать UGSPlatform:

UGSPlatform частично русифицирована

Версия для Win x64 на Яндекс диске

UGSPlatform для Win x64

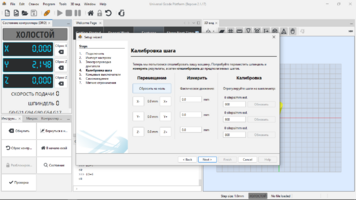

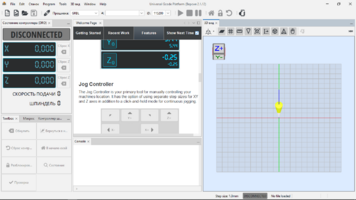

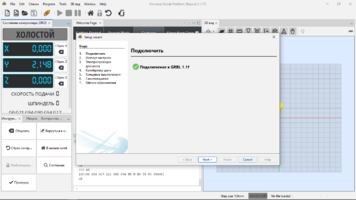

Из скринов понятно, что настроек для ШД более чем достаточно.
Прошивка. В плату залита GRBL 1.1f. Не известно какой вариант прошивки Лунаты заливают изначально. Какую-то свою версию или чистую 1.1f. Чип GD32F3** имеет один нехороший нюанс. Тот, кто заливает прошивку может установить блокировку. Для работы с чипом из под Win есть две программки GD32AllInOneProgrammer от самих GigaDevice и сторонняя программулина FlyMCU

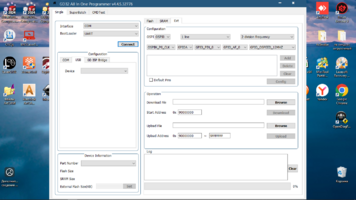

GD32AllInOneProgrammer от GigaDevice

FlyMCU

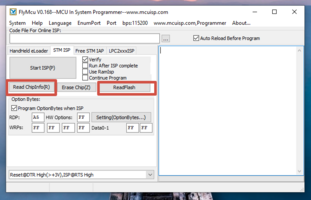

FlyMCU - позволяет слить прошивку из устройства (сделать бэкап), если она не заблокирована. Для работы из под Win по USB потребуется драйвер виртуального COM-порта. В конце поста будут ссылки на ЯДиск. Как вы будете использовать эти программулины - это целиком ваше решение. Как пользоваться - вся документация в свободном доступе на сайте GigaDevice.

Если ли вы не уверены, что сможете прошить устройство, слить прошивку, не знаете, как это сделать. Пожалуйста изучите все доступные мануалы и инструкции.

оффтоп

GD32AllInOneProgrammer с мануалом на англицком
FlyMCU простенький вариант, можно сделать бэкап прошивки
USB Virtual Com Port Driver драйвер для виртуального COM-порта
UGSPlatform - Universal G-Code Sender

На этом пока все.
