Добрый день!

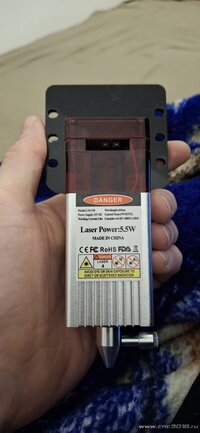

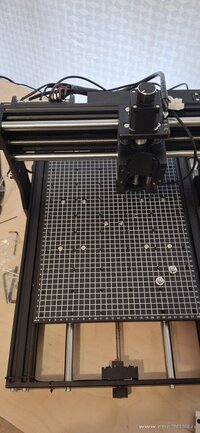

пожалуйста подскажите как правильно включить лазер к станку cnc3040pro.
Установил уже вторую программу триал версию лайтберн.. машинка двигается лазер типо гравирует а вот кулер в нем не крутится да и луча нет(


Вложения

  • 20241112_114925.jpg
    84.6 KB · Просмотры: 12
  • 20241112_114935.jpg
    37.3 KB · Просмотры: 12
  • 20241112_113342.jpg
    45.3 KB · Просмотры: 13
  • 20241112_113348.jpg
    40.6 KB · Просмотры: 13
  • 20241112_114951.jpg
    61.2 KB · Просмотры: 13
  • 20241112_115002.jpg
    52.9 KB · Просмотры: 14
  • 20241112_115013.jpg
    62.2 KB · Просмотры: 15
  • 20241112_115013.jpg
    62.2 KB · Просмотры: 12
Добрый день!

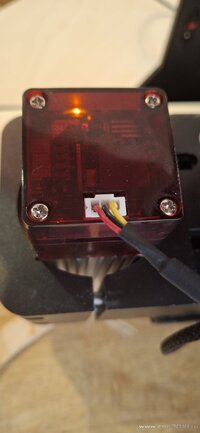

Провод на лазере желтый с красным поменял местамт, на самой поате управления синяя лампочка включилась, на лазере загорелся диод, работает кулер и все на этом. Настройки $30,31,32 тоже пробовал менять, безуспешно!.

Посмотрите пожалуйста все ли правильно подключил по электроники.


Вложения

  • 20241112_210959.jpg
    114.8 KB · Просмотры: 22
  • 20241113_104819.jpg
    29 KB · Просмотры: 15
  • 20241113_104757.jpg
    44.8 KB · Просмотры: 12
  • 20241113_104725.jpg
    46.3 KB · Просмотры: 22
желтый с красным поменял местамт
А почему не синий с зелёным? Фиолетовый с розовым? Обоснуйте сие действо. Просто так ничего менять не нужно, всему должна быть причина.
Вот это почитайте:

Я разобрал верхнюю часть лазера и логически + красный переставил его на + а черный оставил по центру где он и был -. Так вот включился кулер на лазере. Но дальше экперемент ставить страшно, спалить не зочется. К сожаленю у меня мало понимания в терминологиях, хотелось бы правильно все подключить, что бы работал лазер

Спасибо за ответ !

Добрый день!
Смотрите, как Вам правильно сказали уже, что просто менять провода не нужно (даже если Вы увидели что они в разъемах стоят не одинаково)

Должно быть понимание и осознание того, что Вы делаете

Берем две платы
1. Плата на лазере
2. Ваша основная плата станка

На них либо есть, либо должны быть но нет обозначения на разъемах
LASERОбычно они
+12 (питание)
GND (возможно знак Т только перевернут вниз головой)
PWM (сигнал на работу лазера, в том числе и в режиме TTL)
И вот надо сделать так, чтобы провода

КРАСНЫЙ - +12
ЧЕРНЫЙ - GND
ЖЕЛТЫЙ - PWM

И возможно Ваши разъемы будут не зеркально одинаковые.

Надо не только переставлять провода, но и постараться понять что и для чего Вы так делаете.


Посмотрите пожалуйста все ли правильно подключил по электроники.
По этим фото можно только гадать, как у вас подключено. Распиновку разъема видно, а провода непонятно куда идут. На лазерном модуле вообще ничего не видно.
Мне вот интересно, неужто так сложно проследить куда идёт провод какого-либо цвета? Ежели он красный, то должен соединить пару ОДИНАКОВЫХ (одинаково подписанных) пинов (штырьков, дырочек, контактов,....). А ежели черный, то никак не ГНД и ПВМ. И так три раза. В чем проблема?

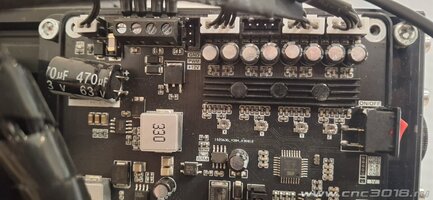

на плате лазера видно маркировку распиновки разъёма, а на плате контроллера не видно.
Надо видимо снимать, может на обратной стороне что-то есть или же вызванивать, где какой пин.

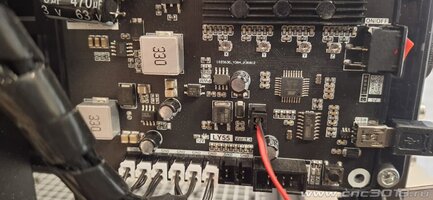

Плата по ходу такая:

Если уже подключался на обум, не работал и потом на лазере менялись местами жёлтый и красный (судя по плате лазера это + и pwm), то можно немного начинать грустнеть (но не обязательно)

Последнее редактирование:

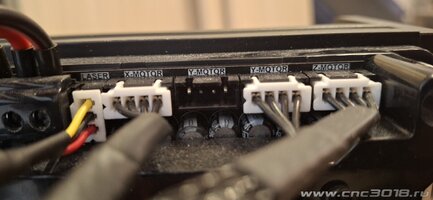

У платы вот так подписано
Ваши сообщения автоматически объединены:

Я все понял ..
Извините за такую безтактность..


Вложения

  • 20241113_104725.jpg
    46.3 KB · Просмотры: 18
У платы вот так подписано
Ещё 5 раз можете показать? Один фиг проводов не видно.
Покажите ВМЕНЯЕМОЕ фото платы лазерного модуля, чтобы можно было увидеть, что черный провод в ПВМ воткнут.

Я все понял ..
Извините за такую безтактность..
Добрый день!
Смотрите, как Вам правильно сказали уже, что просто менять провода не нужно (даже если Вы увидели что они в разъемах стоят не одинаково)

Должно быть понимание и осознание того, что Вы делаете

Берем две платы
1. Плата на лазере
2. Ваша основная плата станка

На них либо есть, либо должны быть но нет обозначения на разъемах
LASERОбычно они
+12 (питание)
GND (возможно знак Т только перевернут вниз головой)
PWM (сигнал на работу лазера, в том числе и в режиме TTL)
И вот надо сделать так, чтобы провода

КРАСНЫЙ - +12
ЧЕРНЫЙ - GND
ЖЕЛТЫЙ - PWM

И возможно Ваши разъемы будут не зеркально одинаковые.

Надо не только переставлять провода, но и постараться понять что и для чего Вы так делаете.

Спасибо большое !
Не понимал что такое GND, PWM

Ещё 5 раз можете показать? Один фиг проводов не видно.
Покажите ВМЕНЯЕМОЕ фото платы лазерного модуля, чтобы можно было увидеть, что черный провод в ПВМ воткнут.


Вложения

  • 20241113_155652.jpg
    99.5 KB · Просмотры: 9
  • 20241113_155647.jpg
    102.2 KB · Просмотры: 8
УРА :) нормальный факел :)
Провода были неправильно подключены на плате управления! черный перепутан с желтым.
Спасибо всем огромное!
