Последнее редактирование:
Может, пригодится кому...

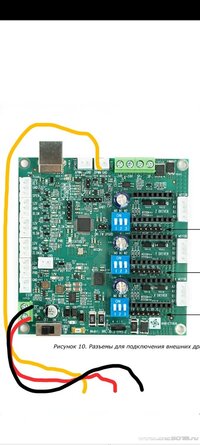

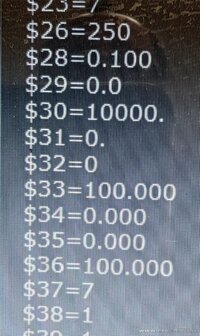

Столкнулся с такой неприятной штукой - при перезагрузке контроллера платы управления лазер кратковременно включается на полную мощность.

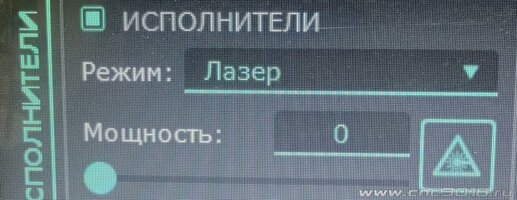

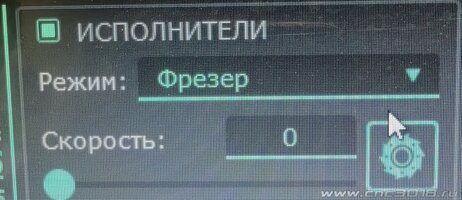

Также, он включается, при использовании с АК, у которого кнопка аварийного останова подключена к цепи "резет" МК, а так как кнопка имеет фиксацию, соответственно, лазер "жарит", пока нажата кнопка. В остальном всё функционирует нормально.
Выяснилось, что:
1. При подаче питания на модуль, с отключенным входом управления, лазер врубается "на полную".
2. При нормальных условиях и выключенном лазере на входе управления модуля PWM/TTL - лог. 0
3. Из 1 и 2 следует, что вход управления на лазерном модуле имеет свою подтяжку к какому-то питанию. Что и показал мультиметр - там +2.6 вольта.
Потыкал омметром, вызвонилась такая обвязка входа -
Сдул феном резистор R10 на 4.7кОм и всё заработало так, как и требуется.
Получается, что при перезагрузке контроллера или нажатой кнопке резет, выход управления МК становится входом и так как имеет высокоимпедансное состояние, то на вход управления модулем влияния не оказывает, на вход подаётся напряжение и лазер включается. При нормальных же условиях, пин МК сконфигурирован как выход и имеет лог. уровень 0, при котором лазерный модуль не включает луч.
Модуль лазера такой -
Плата драйвера с обратной стороны. Стрелкой показан резистор R10, который нужно удалить.
ЗЫ. У станка кабель для лазера трёхпиновый, а на лазере два двухпиновых.
Сделал сперва переходник, но после снятия платы драйвера выяснилось, что там предусмотрен вариант запайки и трёхпинового разъёма (правый край платы, назадействованное отверстие - это вход PWM сигнала).
Столкнулся с такой неприятной штукой - при перезагрузке контроллера платы управления лазер кратковременно включается на полную мощность.
Также, он включается, при использовании с АК, у которого кнопка аварийного останова подключена к цепи "резет" МК, а так как кнопка имеет фиксацию, соответственно, лазер "жарит", пока нажата кнопка. В остальном всё функционирует нормально.
Выяснилось, что:
1. При подаче питания на модуль, с отключенным входом управления, лазер врубается "на полную".
2. При нормальных условиях и выключенном лазере на входе управления модуля PWM/TTL - лог. 0
3. Из 1 и 2 следует, что вход управления на лазерном модуле имеет свою подтяжку к какому-то питанию. Что и показал мультиметр - там +2.6 вольта.
Потыкал омметром, вызвонилась такая обвязка входа -
Сдул феном резистор R10 на 4.7кОм и всё заработало так, как и требуется.
Получается, что при перезагрузке контроллера или нажатой кнопке резет, выход управления МК становится входом и так как имеет высокоимпедансное состояние, то на вход управления модулем влияния не оказывает, на вход подаётся напряжение и лазер включается. При нормальных же условиях, пин МК сконфигурирован как выход и имеет лог. уровень 0, при котором лазерный модуль не включает луч.
Модуль лазера такой -
Плата драйвера с обратной стороны. Стрелкой показан резистор R10, который нужно удалить.
ЗЫ. У станка кабель для лазера трёхпиновый, а на лазере два двухпиновых.
Сделал сперва переходник, но после снятия платы драйвера выяснилось, что там предусмотрен вариант запайки и трёхпинового разъёма (правый край платы, назадействованное отверстие - это вход PWM сигнала).
