Мой вариант из профиля.

[Lenivo]

Подумал.... почитал....

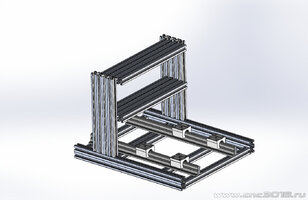

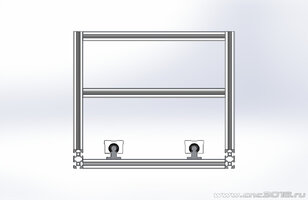

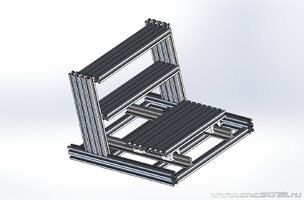

Прикинул проект на профиле, с учётом того что у меня есть в тумбочке 12 цилиндрические рельсы ....... так то и профиль 40 есть..... но тот проект что то не сложился.

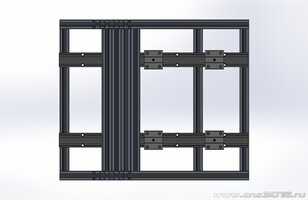

Вот прочитал, по возможности всё что нашлось более менее по теме вот такое нарисовалось..... причём по вполне приемлемых затратах на профиль.

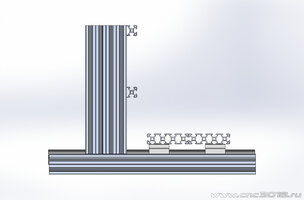

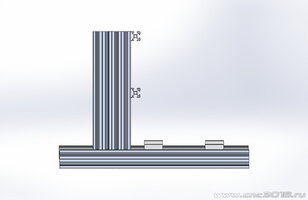

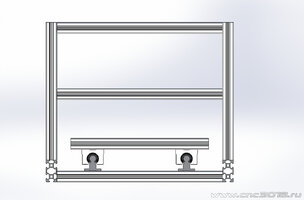

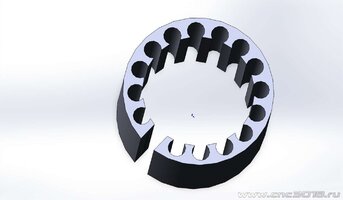

Вертикальный профиль 20 х 80 х 250 мм и полки 20 х 80 х 300 мм. Полки выдвинуты на 20 мм, на них встанут рельсы MGN9 через прокладку........ просто такие покупались для обновления маленького портальника из пластика.... Но если их не хвати , то потом поставлю 12. Ось Z пока планируется алюминиевая на валах от 3018- подарили..... попробую её поставить.....

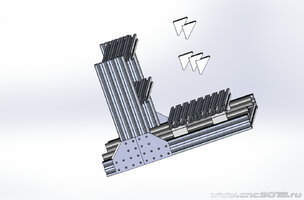

Сперва хотел сделать боковушки П- образные из 20 х 40 и 20 х 20 профиля.... но что то монтаж по прикидкам мне не понравился.... решил, что надёжнее поставить 20 х80 ......

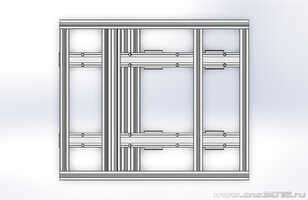

Прикинул на 30 профиле ...... ну как то избыточно показалось всё. И ценник почти в два раз больше, в основном из-за крепежа.

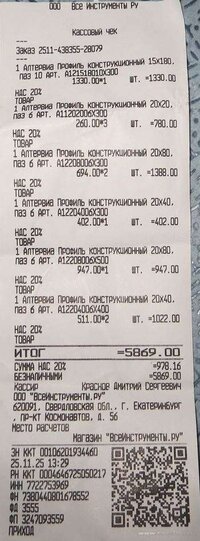

профиль 20х80 х 250 - 2 штуки
профиль 20х80 х 300 - 2 штуки
профиль 20х40 х 400 - 2 штуки
профиль 20х20 х 300 - 2 штуки
профиль 20х40 х 300 - 2 штуки
профиль 15х180х250 - 1 штука - стол..... тут модель другая.... нужная не той версии- у меня не загрузилась.










Вот на такое по апгрейду надумал..... пока в раздумьях.



[Earnest]

Раздумья это хорошо. У меня, например, в папочке с проектами лежит 20 отвергнутых вариантов. И только 21-й сделал.
Желаю успеха!



[Lenivo]

По поводу придерживаться тематики .... а у меня НЕ высвечивается кнопка "Открыть новую тему" могу писать только в старых сообщениях. Везде смотрел .... нет у меня такой кнопки.
Будут репрессии ... значит будут.

Ваши сообщения автоматически объединены: Вчера в 19:39

Раздумья это хорошо. У меня, например, в папочке с проектами лежит 20 отвергнутых вариантов. И только 21-й сделал.
Желаю успеха!

Да нужна ветка с разными вариантами рам и разных узлов.
Я бы с удовольствием просмотрел бы все ваши 21 вариант.....

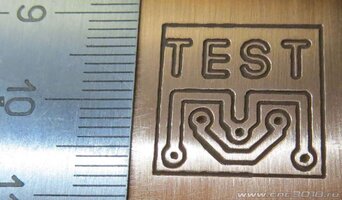

У меня это тоже вариант седьмой или восьмой, смотря , что принимать за варианты. ..... и изначально было ещё три варианта апгрейда фрезера из пластика ..... Они кстати и сейчас с повестки совсем не ушли. НО у меня есть правило ...... о котором постоянно забываю.... Пока не запустил аппарат на замену и не отладил, не надо курочить действующий аппарат, который задействован в домашних технологиях..... А портал из пластика позволяет делать печатные платы с использованием лазера..... Если его курочить ..... Останется только к ЛУТ технологии возвращаться в случае потребности плату сделать.

А вопросов много .....

Вот например -как народ реализует крепление осей Т8 с противоположной стороны от двигателя, чтобы обеспечить соосность с двигателем NEMA17?
Массовое решение то.... должны быть стандартные узлы...
В проектах в основном "колхоз"- кто во что горазд. Заколхозить и сам могу..... но может есть стандартное приемлемое решение...

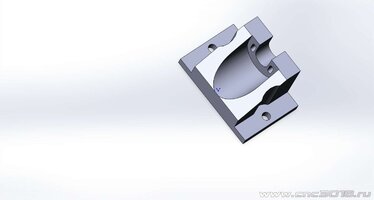

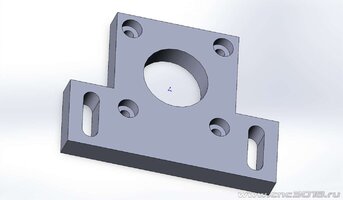

Например, высота опорного подшипника для оси Т8 при креплении к профилю не соответствует высоте оси двигателя NEMA17. Видел на фото заниженные кронштейны крепления двигателя NEMA17, но фото крупным планом нет и непонятно -там использован самодельный кронштейн или есть какой то покупной вариант?.....



[cucu]

яп боковушки не на торец ставил, а как на 3018 плоскостью к 2040



[demyuri]

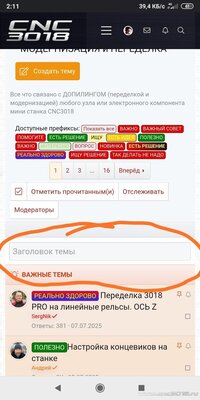

у меня НЕ высвечивается кнопка "Открыть новую тему"

а где она высвечивается?

оффтоп

А вопросов много .....

Вот например -как народ реализует крепление осей ХОДОВЫХ ВИНТОВ Т8

Поиск в помощь. Или вы считаете себя первопроходцем?



[Vlad-I-Mir]

...как народ реализует крепление осей Т8....

Как то так....



[Lenivo]

а где она высвечивается?

оффтоп

Поиск в помощь. Или вы считаете себя первопроходцем?

Непонятно как на этом сайте новые темы добавлять.....а когда пишешь в старой....прилетает недовольство от модераторов.

Так вторую неделю разные проекты смотрю и своё мнение составляю...
По узлам , понятно уже присмотрел несколько вариантов, просто нюансы- их часто не видно. И народ их не озвучивает.

А прорисовывать лень..... так как много времени занимает.



Как пример , похожий проект, только вопросов много по деталям.



[demyuri]

Непонятно как на этом сайте новые темы добавлять.

Вы уникум! Достойно награды!

Ваши сообщения автоматически объединены: Вчера в 22:17

Как пример , похожий проект

Откуда взято? Ссылку не умеете вставлять или вам лениво?
