ВОПРОС Останавливается программа на проверке

[AleksWhite]

Здравствуйте! Помогите разобраться в чём может быть проблема.
Вырезал заготовки и одна никак не хочет вырезаться. Останавливается на начальной стадии. Уже и заготовку перечерчивал и режимы для фрезы менял. Но всё тщетно.

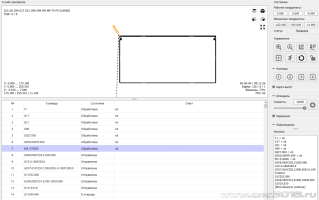

Другие детали вырезал, а на этой зависает. Даже на проверке. Скрин приложен.

версия прошивки

$I < [VER:1.1h.20190825:]

[OPT:V,15,128]

Программа для работы со станком Candle 1.1.7



[demyuri]

УП в архив и прикрепите к сообщению. По фото гадать погода сегодня не располагает.



[AleksWhite]

УП в архив и прикрепите к сообщению. По фото гадать погода сегодня не располагает.

УП в архиве. И добавил файл Vectric Aspire вер.11.06 Так же в прикреплённом изображении Настройки фрезы.
Брал несколько фрез и везде одна проблема. Только в какую сторону смотреть не пойму.



[Efenia]

Здравствуйте! Помогите разобраться в чём может быть проблема.
Вырезал заготовки и одна никак не хочет вырезаться. Останавливается на начальной стадии. Уже и заготовку перечерчивал и режимы для фрезы менял. Но всё тщетно.
Другие детали вырезал, а на этой зависает. Даже на проверке. Скрин приложен.

версия прошивки

$I < [VER:1.1h.20190825:]

[OPT:V,15,128]

Программа для работы со станком Candle 1.1.7

У вас какая то ошибка в отсчетах координат. Смотрите сами: машинный ноль у вас -255.000 (отрицательное значение) по Y, строка 8 - Y255.310 (перемещение в положительную сторону) , то есть вы пытаетесь отправить станок в положительную систему координат из отрицательной (вы гоните каретку дальше чем ограничение машинного нуля) , минуя концевик жестких лимитов, мягкие лимиты (если таковые включены). Короче я и сам бы в ошибку ушёл но в раму бы не поехал.



[Alexmit]

У меня, как у работающего в положительной системе координат, вопрос: почему деталь так далеко от нуля?



[ospkant]

УП в архиве. И добавил файл Vectric Aspire вер.11.06 Так же в прикреплённом изображении Настройки фрезы.
Брал несколько фрез и везде одна проблема. Только в какую сторону смотреть не пойму.

А зачем Вы ее наверх засунули и нулевую точку внизу поставили?

Вообще по идее должно быть как-то так...

Ваши сообщения автоматически объединены: 14.11.2023

Зайдите в "Правка" -> "Редактирование настроек проекта" и измените "Высота Y" на меньшее значение (например на длинну по Y Вашего рабочего стола), а дальше выделите все и нажмите F9 для выравнивания по центру заготовки ("Правка" -> "Выровнять выделенное" -> и куда Вам надо... )

Ваши сообщения автоматически объединены: 14.11.2023

Дальше не забудьте пересчитать ВСЕ!!! УП, сохраняйте и фрезеруйте на здоровье



[AleksWhite]

У меня, как у работающего в положительной системе координат, вопрос: почему деталь так далеко от нуля?

Я удалил уже вырезанные детали и оставил проблемную. Поэтому деталь так далеко от нуля



[AleksWhite]

Спасибо всем ответившим и показавшим путь решения проблемы.
Я делал так.
Отправлял шпиндель в положение "Дом". Потом выводил в точку начала фрезерования и обнулял координаты.
Дом - находится в правом верхнем углу. Поэтому, если перемещаю в точку фрезерования (левый нижний угол) машинные координаты уходят в ноль. Размеры
рабочего поля
$130=320.000
$131=280.000
$132=39.000

Похоже верхний край заготовки немного выше расположил.

Благодарю всех за помощь!



[AleksWhite]

Всё проверил.
Вывод следующий. Если при проверке УП происходит остановка, то надо смотреть границы заготовки по отношению к рабочему полю станка.

Скорее всего эта ошибка может возникать у начинающих осваивать ЧПУ.
Тему можно закрывать. Вопрос решён.

Благодарю всех за подсказки и помощь в решении проблемы 🤝
