ВОПРОС ДЛЯ ВАНГИ Проблемы отработки карты высот 3018

[1963Andre]

Доброго времени суток!
Осваиваю 3018 и встретился с вот такой проблемой. Обрабатываю гербер во Flat Cam 8.5 (и в 9.... все аналогично) под фрезеровку. Инструмент 0.1, заглубление ставлю 0.05. Все формируется на ура. Запускаю станок, загружаю УП, строю карту высот, галочку "использовать карту высот" не забываю. Запускаю в работу. Нет счастья! Фреза нежно гладит фольгу оставляя красивый рисунок. Прерываю обработку кнопкой "Прервать" (Candle 1.1f). Поднимаю фрезу на 2 мм. Думаю, что ошибся с глубиной фрезерования и переделываю УП с глубиной уже 0.1 (для надежности). Пусть погрызет текстолит, но сделает. Загружаю новую УП, карту высот использую туже, G0X0Y0. И опять запускаю. Нет счастья! Опять нежные поглаживания фольги! Если без карты высот, то фреза грызет нормально, но только там где ям нет.
Подскажите пожалуйста, как научиться правильно фрезеровать платы?



[demyuri]

Люфты устранили?

Результаты поиска по запросу: Люфт устранение

cnc3018.ru



[1963Andre]

Люфты минимально возможные для гайки с пружиной. Я обе половинки гайки зафиксировал. Да и фрезеровка всегда идет сверху вниз, специально сделал подъем фрезы на 5 мм (может и многовато, но как говорится - для пущей надежности) что бы выбирался люфт направления.



[demyuri]

Думаю, что ошибся с глубиной фрезерования и переделываю УП с глубиной уже 0.1

Лишние телодвижения. Проще фрезу опустить привязкой.
G0 Z5
G92 Z5.1
Все.



[1963Andre]

Решил изначальную проблему. Дело было как всегда в неумении. Неправильное крепление заготовки на столе и большом шаге при построении сетки. Прилепил заготовку на жертвенный стол двухсторонним скотчем и сделал сетку 5:8 мм. Фрезеровка прошла отлично. НО!

Появился вопрос, параметр "сетка интерполяции" в каких единицах измерения? Какая вообще сетка допустима? Есть ли где то руководство пользователя по Candle 1.1.7? Китаец на флэшке не дал.



[1963Andre]

G0 Z5
G92 Z5.1

G коды пока для меня китайская грамота. Еще руки не дошли до изучения. Но в планах есть.



[РЭМБО]

G коды пока для меня китайская грамота. Еще руки не дошли до изучения. Но в планах есть.

Коды вообще то самое простое - указана скорость и ось и перемещение. Почитайте руководство и в текстовом редакторе можете писать простые программы без всяких Управляющих программ. Сложные траектории - там без программ не обойтись, но хотя бы будете понимать чего и где и как делается.



[1963Andre]

Коды вообще то самое простое - указана скорость и ось и перемещение. Почитайте руководство и в текстовом редакторе можете писать простые программы без всяких Управляющих программ. Сложные траектории - там без программ не обойтись, но хотя бы будете понимать чего и где и как делается.

Изучу обязательно. А вы руководство по эксплуатации для Candle 1.1.7 где ни будь встречали?



[demyuri]

А вы руководство по эксплуатации для Candle 1.1.7 где ни будь встречали?

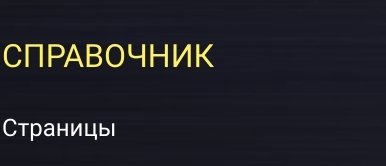

А вы "справку" в кренделе открывали? А у Гугля спрашивали? А на гитхуб смотрели? А по форуму искали? А в "справочник" заглядывали?



[vvv1234]

Появился вопрос, параметр "сетка интерполяции" в каких единицах измерения? Какая вообще сетка допустима?

Количество точек по Х и Y внутри зоны. Для практического применения надо пересчитывать в милиметры. Для ПП обычно выбирают сетку зондирования 5-10мм, сетку интерполяции 0.5-1мм.

О работе с картой можно почитать здесь.
