ВОПРОС Замена лазерной головки

[Александр Слобода]

Здравствуйте. Имеется станочек с лазером 3000мв. Хочу поставить помощнее. У моего провода с лазера выходят и идут в коробочку, а с неё 2 провода идут на плату. Плата arduino. Не ругайтесь если что не так написал. Только учусь. А в продаже, лазер с 3 проводами



[demyuri]

Справочник-навигация-подключение лазера.
Поиск (вверху справа) - подключение лазера.



[Александр Слобода]

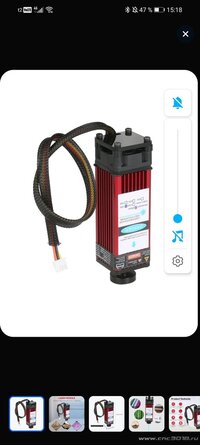

Вот имеется станок. На последнем фото какой примерно хочу лазер помощнее поставить. А как его подключить не понимаю. В справочнике смотрел. Откуда взять третий провод, белый?



[demyuri]

Откуда взять третий провод, белый?

Где белый? Обведите, не вижу.



[OlegK]

Белый, который жёлтый

оффтоп



[ehtimal]

Где белый? Обведите, не вижу.

Он просто жёлтый белым видит



[demyuri]

В справочнике смотрел.

И шо ви там узрели?



[Sany-sch]

https://cnc3018.ru/attachments/img_20250218_150956-jpg.60020/

Это очень старая плата, одна из первых. Снимите ардуинку, под ней может быть джампер. сделайте фото. А так же сделайте фото платы с обратной стороны.
И напишите какая прошивка стоит на станке сейчас.



[Александр Слобода]

https://cnc3018.ru/attachments/img_20250218_150956-jpg.60020/

Это очень старая плата, одна из первых. Снимите ардуинку, под ней может быть джампер. сделайте фото. А так же сделайте фото платы с обратной стороны.
И напишите какая прошивка стоит на станке сейчас.

А как узнать какая прошивка стоит



[demyuri]

А как узнать какая прошивка стоит

Справочник-навигация- какая прошивка.



[Александр Слобода]

https://cnc3018.ru/attachments/img_20250218_150956-jpg.60020/

Это очень старая плата, одна из первых. Снимите ардуинку, под ней может быть джампер. сделайте фото. А так же сделайте фото платы с обратной стороны.
И напишите какая прошивка стоит на станке сейчас.



[Sany-sch]

Ну да, место под джампер есть, но не распаян.

А как узнать какая прошивка стоит

В какой программе выжигаете? При подключении станка к программе выскакивает сообщение с версией прошивки.

Фото платы с обратной стороны дайте.



[Александр Слобода]

Ну да, место под джампер есть, но не распаян.



В какой программе выжигаете? При подключении станка к программе выскакивает сообщение с версией прошивки.

Фото платы с обратной стороны дайте.

В benbox выжигаю. Фото позже, не дома сейчас. А вообще можно лазер с тремя выводами подключить к двух(третий не подключать вообще), работать будет?



[Sany-sch]

В benbox выжигаю

Ух ты, он ещё работает? Отказался от него почти сразу-же.
Прошивка у него своя. Посмотрите на второй вкладке настроек, напротив ЛАЗЕР сколько у вас стоит 11 или 12?

А вообще можно лазер с тремя выводами подключить к двух(третий не подключать вообще), работать будет?

Зависит от нескольких условий.
1. Если ваш новый модуль включается на 100% при подаче на него питания. Некоторые модули в таком случае не зажигаются. Имеют встроенный подтягивающий к земле резистор.
2. Транзистор на вашей плате (чёрная плоская деталь на трёх ножках) выдержит по мощности ваш новый модуль.

З.Ы. Да, кстати. Если вы хотите поставить более мощный лазер, не забудьте поставить более мощный блок питания.

З.Ы З.Ы. Да, и скорее всего вам нужен будет паяльник чтоб припаять 3 провода и чтоб всё было красиво, то разъём чтоб подключить ваш лазер.
