Автономный контроллер своими руками.

[Sany-sch]

А вот с раздельным обнулением это просто сделать , достаточно подвести инструмент до заготовки с одной стороны обнулить ось, потом подвести инструмент с перпендикулярной замеренной оси стороны и обнулить вторую ось в результате когда зададим x0y0 получим как раз переход фрезы в угол соответствующий габаритам стороны заготовки.

Не думал про такой случай.

Ваши сообщения автоматически объединены: 19.11.2020

Так же я могу завтра вечером , точнее после завтра с утра, подключить mks tft 24 с прошивкой для cnc к станку, показать что там есть, и чего там не хватает, а не хватает там много чего, в принципе из за этого и был этот сенсорный экран отключен от станка.

Было бы здорово.



[Efenia]

Не думал про такой случай.

Ваши сообщения автоматически объединены: 19.11.2020

Было бы здорово.

Главный недостаток , mks tft в том что он не понимает формата .nc . А переводить каждый раз в .gсo, не хотелось до ужаса.



[Sany-sch]

А вот с раздельным обнулением это просто сделать , достаточно подвести инструмент до заготовки с одной стороны обнулить ось, потом подвести инструмент с перпендикулярной замеренной оси стороны и обнулить вторую ось в результате когда зададим x0y0

Я немного подумал, на контроллере можно это сделать и с совместным обнулением. Например окружность.
Переходим в самую левую часть окружности и обнуляемся ХУ. теперь идём в самую нижнюю часть и когда её нашли начинаем перемещаться влево пока по Х не будет 0.00 на экране же есть рабочие координаты. И обнуляемся снова. Всё Ноль найден!!!



[Alex1]

Команда G92 x0 y0 z0 задаёт значение координат Можем написать G92 z0 и обнулим только Z . А можем G92 x2 y7 z-5 И присвоятся эти координаты

Ах тыж ёлыпалы , ребята , извиняюсь, я почему то принял обнуление за поиск домашней позиции, отсюда и вопросы глупые. Спать видимо по ночам таки надо



[Efenia]

Я немного подумал, на контроллере можно это сделать и с совместным обнулением. Например окружность.
Переходим в самую левую часть окружности и обнуляемся ХУ. теперь идём в самую нижнюю часть и когда её нашли начинаем перемещаться влево пока по Х не будет 0.00 на экране же есть рабочие координаты. И обнуляемся снова. Всё Ноль найден!!!

Так я же и не сказал, что обнуление по каждой оси отдельное это критично, удобно -да, я этим часто пользуюсь, но обойтись и без этого можно спокойно. Я вообще на стол угольник прикрутил, так что ноль фрезы выставляю по машинным координатам, а заготовку выставляю просто упирая ее в угольник, так даже координаты по x и y редко обнуляю, в основном только Z.



[Sany-sch]

Для дальнейшей отладки пришлось быстренько сделать держатель для ручки, карандаша, маркера.
Удобная всё же штука 3D принтер ?. Вечером придумал, нарисовал, за ночь напечатал, утром собрал. причём всё серьёзно на направляющих и подшипниках. можно зажимать маркер до 20мм диаметром. Теперь вместо двигателя поставлю светодиод, чтоб видеть когда включается. И будем работать дальше.



[Vovaf]

Для нормальной работы пишущего узла необходимо чтобы он был подпружинен. То есть при опускании по Z он должен опустится до касания материала. После при опускании каретки стержень должен иметь возможность подыматься по вертикали. Прижим регулируется пружиной.



[Sany-sch]

Для нормальной работы пишущего узла необходимо чтобы он был подпружинен. То есть при опускании по Z он должен опустится до касания материала

Да, конечно. Спасибо.
Уже светодиод вместо двигателя и пробую.



[Alex1]

Коллеги, для дальнейшего исправления и улучшения нужна статистика с разных станков.
Итак подключаем станок и переходим в домашнюю позицию по концевикам. Посылаем запрос через строку ? в некоторых случаях нужно ?? и смотрим на ответ. Должно быть что-то вроде этого:
<Idle|MPos:-199.000,-199.000,-1.000|FS:0,0>

Вот что мне отвечает станок GRBL 1.1h /$10=1
? < ok
?? < ok
$? < [HLP:$$ $# $G $I $N $x=val $Nx=line $J=line $SLP $C $X $H ~ ! ? ctrl-x]
ok



[Sany-sch]

Вот что мне отвечает станок GRBL 1.1h /$10=1
? < ok
?? < ok
$? < [HLP:$$ $# $G $I $N $x=val $Nx=line $J=line $SLP $C $X $H ~ ! ? ctrl-x]
ok

А в какой программе вы это пробовали?

Ваши сообщения автоматически объединены: 20.11.2020

Главный недостаток , mks tft в том что он не понимает формата .nc . А переводить каждый раз в .gсo, не хотелось до ужаса.

Проверил, читаем txt. и nc. Другие расширения не пробовал. Какие ещё бывают, какие пробовать???

Кто-то говорил что у автономников бывают проблемы с большими файлами.
Нужны проверенные на станке, рабочие файлы для тестирования. Любые, от 6часов и дольше. Чтоб я мог ставить на ноч без станка и смотреть справится автономка или нет. Чем больше разных файлов тем лучше протестирую.
Пока вот: почти 26000 строк.



[Alex1]

А в какой программе вы это пробовали?

Candle 1.2.9.2b
Ugsplatform

Ваши сообщения автоматически объединены: 20.11.2020

Другие расширения не пробовал. Какие ещё бывают, какие пробовать???

Вот ещё расширение ".тар", небольшая программка для проверки



[Sany-sch]

Candle 1.2.9.2b
Ugsplatform

И обе одинаково показывают?

Вот ещё расширение ".тар", небольшая программка для проверки

спасибо.



[OlegK]

Candle 1.2.9.2b
Ugsplatform

Эти программы не покажут статус через консоль, можно использовать CNCjs или какой-нибудь терминал.



[SnakeKVC]

Эти программы не покажут статус через консоль, можно использовать CNCjs или какой-нибудь терминал.

Новая версия вышла

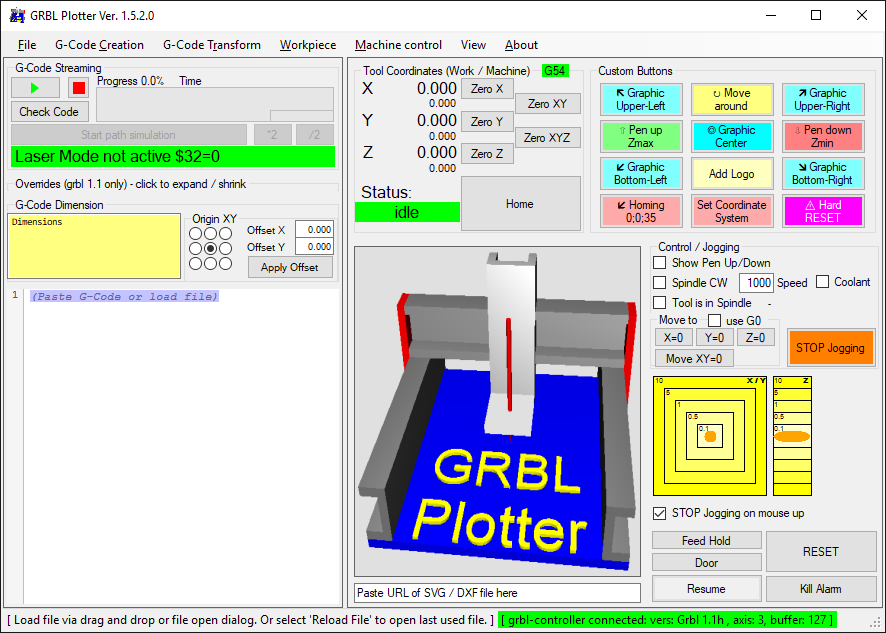

GitHub - svenhb/GRBL-Plotter: A GCode sender (not only for lasers or plotters) for up to two GRBL controller. SVG, DXF, HPGL import. 6 axis DRO.

A GCode sender (not only for lasers or plotters) for up to two GRBL controller. SVG, DXF, HPGL import. 6 axis DRO. - GitHub - svenhb/GRBL-Plotter: A GCode sender (not only for lasers or plotters) ...

github.com



[Sany-sch]

Вот ещё расширение ".тар", небольшая программка для проверки

И увидела и отработала без проблем после того как удалил кириллицу из названия.
Никакой кириллицы!!!

На ночь ставил большой файл. отработало отлично. Около 16часов.
Небольшая демонстрация:
