Здравствуйте
Помогите пожалуйста, а то не могу въехать

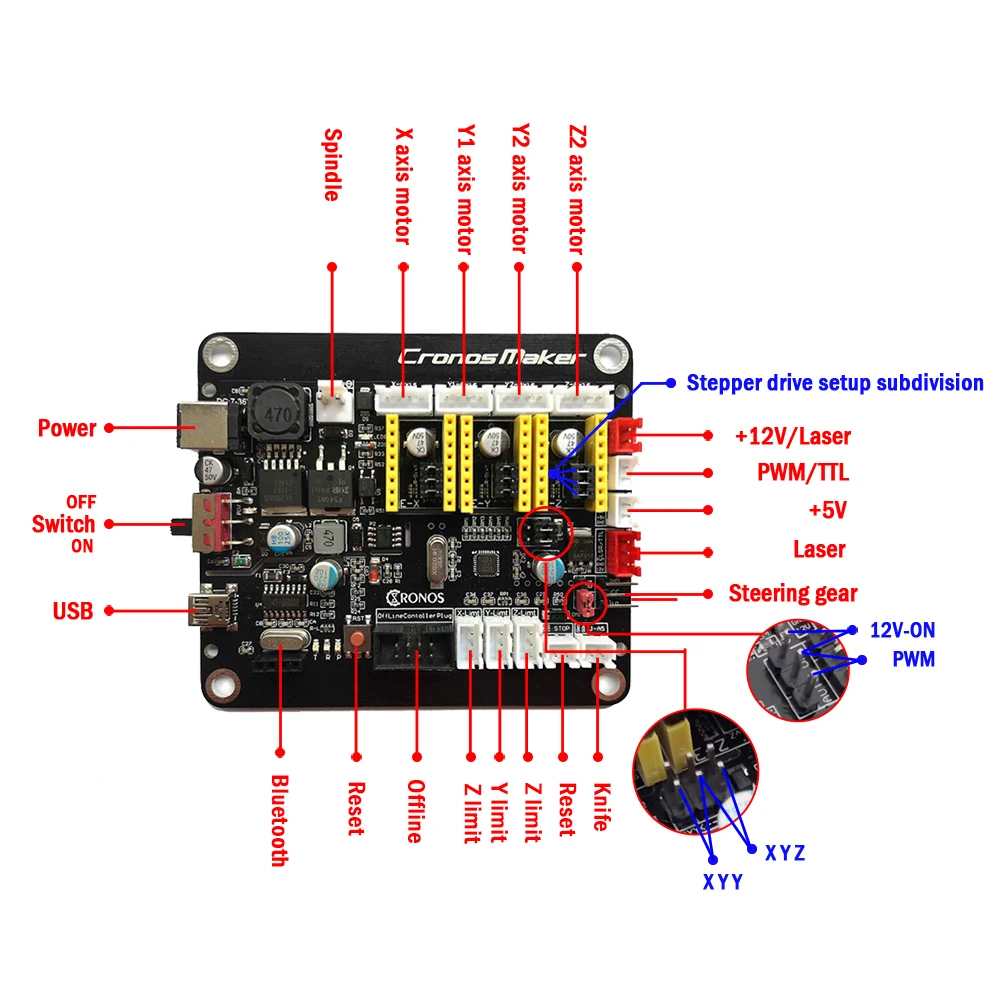

Есть контролер DW-BLD5010 плата управления https://ae01.alicdn.com/kf/HTB1tJEOXyYrK1Rjy0Fdq6ACvVXaP.jpg
Как их соединить, чтобы управлять по PWM
А то резистором управлять не то , лишние провода
