ПОЛЕЗНО ЧПУ-контроллеры Инектра(INECTRA)

Последнее редактирование:
Всем добрый день! Это агрегирующая тема по всем ЧПУ-контроллерам Инектра. В первом сообщении будет собрана вся полезная и необходимая информация, чтобы долго не искать по другим темам.
Итак, компания Инектра занимается разработкой и производством ЧПУ-контроллеров, одноплатных компьютеров, систем на модуле. Мы реализуем полный цикл проектирования и разработки оборудования, включая аппаратную часть, прошивку контроллеров и программы управления для персонального компьютера и мобильных устройств. На всё оборудование предоставляется гарантия и техническая поддержка.

Прошивка ЧПУ-контроллеров
Прошивка ЧПУ-контроллеров Инектра разработана на базе системы GrblHAL1.1f (не путать с GRBL1.1f и GRBL1.1h - это уже старые и неподдерживаемые версии GRBL). По сравнению с GRBL1.1f и GRBL1.1h добавлено много новых GRBL-параметров и механизмов.
Мы внесли довольно много изменений в прошивку, повышающих её функциональность и надежность работы. Ниже краткое описание наиболее важных из них:
  • Усовершенствован механизм чтения данных из USB/UART, значительно повышающий надежность приёма данных, что особенно влияет на работу через Bluetooth.
  • Реализована возможность управления через различные каналы управления: USB, Bluetooth, UART. При этом к контроллеру можно подключиться одновременно по двум каналам: основному и дополнительному. Дополнительный канал играет роль пульта. В каждый момент времени активен только один канал: через него разрешено полное управление станком. На пассивный канал отправляется только статусная информация и разрешено выполнение статусных команд ($G, $$, $I и т.п.). В конфигурации по умолчанию основной канал - USB, дополнительный - Bluetooth, после подачи питания контроллер загружается с активным основным каналом. Настройка основного и дополнительного каналов осуществляется через GRBL-параметры. Активация канала управления осуществляется через системную команду.
  • К UART-разъему контроллера можно подключить Bluetooth-модуль HC-06 либо offline-контроллер. Bluetooth-модуль настраивается контроллером автоматически отправкой AT-команд.
  • Добавлен механизм калибровки осей, усовершенствован механизм вычисления координат.
  • Добавлена функция задержки шпинделя на разгон
  • Реализован собственный алгоритм автоматического выравнивания оси, настраиваемый с помощью конфигурационных параметров
  • Сделаны небольшие доработки для поддержки CO2-станков: возможность использования аналогового ШИМ 0-10В (0-5В) для управления мощностью лазера, исправлен ряд ошибок при работе в режиме лазера.

Программа управления для ПК Inectra CNC Visualizer


Ниже представлены основные возможности программы управления для ПК:
  • Совместима с 32- и 64-разрядными системами, поддержка Windows (7 и выше) и Linux (Ubuntu 18.04 и выше, Fedore28 и выше).
  • Поддержка 3- и 4-осевых контроллеров.
  • Удобное графическое меню настройки конфигурации ЧПУ-контроллера (Станок-Конфигурация)
  • Удобное графическое меню для автоматической калибровки осей (автоматический расчет шаг/мм или шаг/град для выбранной оси)
  • Поддержка как классической 3D-визуализации так и 4-осевой визуализации (4-я ось вращения). В режиме лазера - поддержка 2D-визуализации. Ниже пример 4-осевой визуализации:
  • 1666687351374.png
  • Управление режимами фрезер-лазер с автоматической подстройкой смещения рабочих координат при переключении между ними.
  • В режиме лазера реализовано полутоновое окрашивание визуализации программы G-кода в зависимости от значения мощности лазера, задаваемой S-кодом:
  • 1666687976020.png
  • Реализована функция автоматического восстановления программы G-кода после сбоя по питанию.
  • Реализована функция сохранения точки останова управляющей программы для возможности быстрого восстановления в будущем: например, закончилась смена или день, а программа до конца не выполнена. По нажатию одной кнопки можно прервать программу с сохранением точки останова, выключить станок, а на следующий день по нажатию одной кнопки продолжить работу с места прерывания.
  • Поддержка макросов
  • Очень точный расчет времени выполнения управляющей программы.
  • Наглядное отображение границ рабочего поля в виде параллелепипеда с пунктирными ребрами: очень удобно наглядно проверять управляющую программу на предмет нарушения границ станка.
  • Карта высот (компенсация неровности поверхности заготовки), коррекция скоростей подачи, холостого хода, скорости вращения шпинделя во время выполнения программы G-кода.
Документация Inectra CNC Visualizer
Ссылки для скачивания на этой страничке

Android-приложение
Android-приложение позволяет осуществлять полноценное управление станком без необходимости подключать к нему компьютер. Основные возможности Android-приложения Inectra GRBL:
  • Отображение состояния станка: машинные и рабочие координаты, скорости подачи, холостого хода, вращения шпинделя, мощность лазера.
  • Все возможности ручного управления станком: Jogging, вкл/выкл шпинделя/лазера, Homing, сброс, перемещения в рабочий ноль, машинный ноль, установка рабочего нуля и т.д.
  • Функция зондирования (поиск поверхности заготовки при помощи Z-щупа)
  • Запуск управляющей программы G-кода на исполнение, пауза, останов.
Инструкция пользователя на Android-приложение
Ссылка на Android-приложение

Модели ЧПУ-контроллеров
ЧПУ-контроллеры Инектра разделены на 2 класса: контроллеры серии Hobby и контроллеры серии Master. Главное отличие серии Master - наличие опторазвязок по всем входным/выходным сигналам (включая ШИМ) и цифровой изолятор USB-интерфейса, что в совокупности обеспечивает очень высокую защиту от воздействия электромагнитных помех и позволяет управлять станками, установленными на промышленных предприятиях, в мастерских и других помещениях с высоким уровнем помех.

Серия Hobby
ЧПУ-контроллеры серии Hobby представлены моделями: HBC-3U.J

Контроллер HBC-3U.J

Программно-аппаратные особенности контроллера:
  • Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
  • Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
  • Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
  • Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
  • Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
  • Частота сигнала Step до 100кГц.
  • Встроенные слоты для подключения популярных и недорогих драйверов шаговых двигателей DRV8825/A4988.
  • Разъемы для подключения внешних драйверов шаговых двигателей по протоколу Step-Dir.
  • Подключение коллекторного шпинделя до 300Вт: питание шпинделя от отдельного источника, регулировка оборотов двигателя ШИМ-сигналом, гальваническая изоляция цепи управления шпинделем, что значительно снижает воздействие помех от шпинделя на остальную часть схемы.
  • Высокостабильный аналоговый сигнал 0-10В (с возможностью понижения уровня до 0-5В) управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
  • TTL-ШИМ 5В управления мощностью лазера.
  • Схема ограничения и подавления обратной ЭДС от шаговых двигателей: схема обеспечивает защиту платы и источника питания от воздействия "обратной" ЭДС при ручном перемещении шаговых двигателей.
  • Программное обеспечение на базе системы GrblHAL 1.1f.
  • Работа от одного источника питания 12-36В.
  • Рабочий температурный диапазон -20...70C.
  • Входные сигналы: LimitX, LimitY, LimitZ, Probe, E-Stop.
  • Выходные сигналы: реле включения шпинделя, 5В-ШИМ управления мощностью LED-лазера, аналоговый сигнал 0-10 (опционально 0-5В) управления оборотами шпинделя.
  • Разъем 12В для подключения вентилятора охлаждения.
Web-страница продукта
Документация на контроллер HBC-3U.J
Схема подключения контроллера HBC-3U.J к станку

Купить HBC-3U.J на Ozon

Серия Master
ЧПУ-контроллеры серии Master представлены моделями: MSC-3U, MSC-4US

Контроллер MSC-3U

Программно-аппаратные особенности контроллера:

  • Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
  • Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
  • Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
  • Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
  • Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
  • Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
  • ШИМ с гальванической (оптической) развязкой.
  • Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
  • TTL-ШИМ 5В управления мощностью лазера.
  • Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
  • Частота сигнала Step до 100кГц.
  • Прошивка контроллера на базе системы GrblHAL 1.1f.
  • Работа от одного источника питания 12-36В.
  • Рабочий температурный диапазон -20...+70C.
  • Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
  • Входные сигналы: LimitX, LimitY, LimitZ, Probe, Start, Hold, Safety Door, Reset, E-Stop.
  • Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя; сигнал HMNG синхронизации с платой выравнивания портала MABI-1.
Web-страница продукта
Документация на контроллер MSC-3U
Схема подключения контроллера MSC-3U к станку
Схема подключения платы автовыравнивания MABI-1 к контроллеру MSC-3U

Купить MSC-3U на Ozon
Купить MABI-1 на Ozon


Контроллер MSC-4US

Программно-аппаратные особенности контроллера:
  • Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
  • Поддержка до четырех осей: 4-я ось A - поворотная
  • Функция автоматического выравнивания оси Y по двум концевым датчикам.
  • Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
  • Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
  • Несколько интерфейсов управления контроллером: USB, Bluetooth, UART.
  • Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
  • Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
  • ШИМ с гальванической развязкой.
  • Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
  • TTL-ШИМ 5В управления мощностью лазера.
  • Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
  • Частота сигнала Step до 100кГц.
  • Прошивка контроллера на базе системы GrblHAL 1.1f.
  • Работа от одного источника питания 12-36В.
  • Рабочий температурный диапазон -20...+70C.
  • Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
  • Входные сигналы: LimitX, LimitY1, LimitY2, LimitZ, LimitA, Probe, Start, Hold, Safety Door, Reset, E-Stop.
  • Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя.
Web-страница продукта
Документация на контроллер MSC-4US
Схема подключения контроллера MSC-4US к станку

Полезные видео
Наш youtube-канал
Как переключиться с NC Studio на INECTRA
Макросы
Макровызовы
Одновременное подключение шпинделя и лазера к контроллеру, настройка
Детальный обзор возможностей визуализатора Inectra CNC
Построение карты высот
4-осевая обработка заготовки контроллером MSC-4US
Управление станком из Android-приложения
Автоматическое восстановление управляющей программы после сбоя по питанию

Видео от наших клиентов





Мы предоставляем
  • Гарантия 12 месяцев на всё оборудование
  • Комплексная техническая поддержка (support@inectra.ru, WA/TG: +7-911-920-1474)
  • Всё программное обеспечение бесплатно
  • Постоянная модернизация и добавление нового функционала, учитываем Ваши пожелания в доработке софта


Dmitriy_Inectra

МОДЕРАТОР ДАННОЙ ТЕМЫ
Регистрация
18.07.2022
Сообщения
199
Реакции
522
Баллы
163
Город
г. Мурино
Имя
Дмитрий
  • Последнее редактирование:
Последнее редактирование:
Всем добрый день! Это агрегирующая тема по всем ЧПУ-контроллерам Инектра. В первом сообщении будет собрана вся полезная и необходимая информация, чтобы долго не искать по другим темам.
Итак, компания Инектра занимается разработкой и производством ЧПУ-контроллеров, одноплатных компьютеров, систем на модуле. Мы реализуем полный цикл проектирования и разработки оборудования, включая аппаратную часть, прошивку контроллеров и программы управления для персонального компьютера и мобильных устройств. На всё оборудование предоставляется гарантия и техническая поддержка.

Прошивка ЧПУ-контроллеров
Прошивка ЧПУ-контроллеров Инектра разработана на базе системы GrblHAL1.1f (не путать с GRBL1.1f и GRBL1.1h - это уже старые и неподдерживаемые версии GRBL). По сравнению с GRBL1.1f и GRBL1.1h добавлено много новых GRBL-параметров и механизмов.
Мы внесли довольно много изменений в прошивку, повышающих её функциональность и надежность работы. Ниже краткое описание наиболее важных из них:
  • Усовершенствован механизм чтения данных из USB/UART, значительно повышающий надежность приёма данных, что особенно влияет на работу через Bluetooth.
  • Реализована возможность управления через различные каналы управления: USB, Bluetooth, UART. При этом к контроллеру можно подключиться одновременно по двум каналам: основному и дополнительному. Дополнительный канал играет роль пульта. В каждый момент времени активен только один канал: через него разрешено полное управление станком. На пассивный канал отправляется только статусная информация и разрешено выполнение статусных команд ($G, $$, $I и т.п.). В конфигурации по умолчанию основной канал - USB, дополнительный - Bluetooth, после подачи питания контроллер загружается с активным основным каналом. Настройка основного и дополнительного каналов осуществляется через GRBL-параметры. Активация канала управления осуществляется через системную команду.
  • К UART-разъему контроллера можно подключить Bluetooth-модуль HC-06 либо offline-контроллер. Bluetooth-модуль настраивается контроллером автоматически отправкой AT-команд.
  • Добавлен механизм калибровки осей, усовершенствован механизм вычисления координат.
  • Добавлена функция задержки шпинделя на разгон
  • Реализован собственный алгоритм автоматического выравнивания оси, настраиваемый с помощью конфигурационных параметров
  • Сделаны небольшие доработки для поддержки CO2-станков: возможность использования аналогового ШИМ 0-10В (0-5В) для управления мощностью лазера, исправлен ряд ошибок при работе в режиме лазера.

Программа управления для ПК Inectra CNC Visualizer


Ниже представлены основные возможности программы управления для ПК:
  • Совместима с 32- и 64-разрядными системами, поддержка Windows (7 и выше) и Linux (Ubuntu 18.04 и выше, Fedore28 и выше).
  • Поддержка 3- и 4-осевых контроллеров.
  • Удобное графическое меню настройки конфигурации ЧПУ-контроллера (Станок-Конфигурация)
  • Удобное графическое меню для автоматической калибровки осей (автоматический расчет шаг/мм или шаг/град для выбранной оси)
  • Поддержка как классической 3D-визуализации так и 4-осевой визуализации (4-я ось вращения). В режиме лазера - поддержка 2D-визуализации. Ниже пример 4-осевой визуализации:
  • 1666687351374.png
  • Управление режимами фрезер-лазер с автоматической подстройкой смещения рабочих координат при переключении между ними.
  • В режиме лазера реализовано полутоновое окрашивание визуализации программы G-кода в зависимости от значения мощности лазера, задаваемой S-кодом:
  • 1666687976020.png
  • Реализована функция автоматического восстановления программы G-кода после сбоя по питанию.
  • Реализована функция сохранения точки останова управляющей программы для возможности быстрого восстановления в будущем: например, закончилась смена или день, а программа до конца не выполнена. По нажатию одной кнопки можно прервать программу с сохранением точки останова, выключить станок, а на следующий день по нажатию одной кнопки продолжить работу с места прерывания.
  • Поддержка макросов
  • Очень точный расчет времени выполнения управляющей программы.
  • Наглядное отображение границ рабочего поля в виде параллелепипеда с пунктирными ребрами: очень удобно наглядно проверять управляющую программу на предмет нарушения границ станка.
  • Карта высот (компенсация неровности поверхности заготовки), коррекция скоростей подачи, холостого хода, скорости вращения шпинделя во время выполнения программы G-кода.
Документация Inectra CNC Visualizer
Ссылки для скачивания на этой страничке

Android-приложение
Android-приложение позволяет осуществлять полноценное управление станком без необходимости подключать к нему компьютер. Основные возможности Android-приложения Inectra GRBL:
  • Отображение состояния станка: машинные и рабочие координаты, скорости подачи, холостого хода, вращения шпинделя, мощность лазера.
  • Все возможности ручного управления станком: Jogging, вкл/выкл шпинделя/лазера, Homing, сброс, перемещения в рабочий ноль, машинный ноль, установка рабочего нуля и т.д.
  • Функция зондирования (поиск поверхности заготовки при помощи Z-щупа)
  • Запуск управляющей программы G-кода на исполнение, пауза, останов.
Инструкция пользователя на Android-приложение
Ссылка на Android-приложение

Модели ЧПУ-контроллеров
ЧПУ-контроллеры Инектра разделены на 2 класса: контроллеры серии Hobby и контроллеры серии Master. Главное отличие серии Master - наличие опторазвязок по всем входным/выходным сигналам (включая ШИМ) и цифровой изолятор USB-интерфейса, что в совокупности обеспечивает очень высокую защиту от воздействия электромагнитных помех и позволяет управлять станками, установленными на промышленных предприятиях, в мастерских и других помещениях с высоким уровнем помех.

Серия Hobby
ЧПУ-контроллеры серии Hobby представлены моделями: HBC-3U.J

Контроллер HBC-3U.J

Программно-аппаратные особенности контроллера:
  • Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
  • Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
  • Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
  • Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
  • Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
  • Частота сигнала Step до 100кГц.
  • Встроенные слоты для подключения популярных и недорогих драйверов шаговых двигателей DRV8825/A4988.
  • Разъемы для подключения внешних драйверов шаговых двигателей по протоколу Step-Dir.
  • Подключение коллекторного шпинделя до 300Вт: питание шпинделя от отдельного источника, регулировка оборотов двигателя ШИМ-сигналом, гальваническая изоляция цепи управления шпинделем, что значительно снижает воздействие помех от шпинделя на остальную часть схемы.
  • Высокостабильный аналоговый сигнал 0-10В (с возможностью понижения уровня до 0-5В) управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
  • TTL-ШИМ 5В управления мощностью лазера.
  • Схема ограничения и подавления обратной ЭДС от шаговых двигателей: схема обеспечивает защиту платы и источника питания от воздействия "обратной" ЭДС при ручном перемещении шаговых двигателей.
  • Программное обеспечение на базе системы GrblHAL 1.1f.
  • Работа от одного источника питания 12-36В.
  • Рабочий температурный диапазон -20...70C.
  • Входные сигналы: LimitX, LimitY, LimitZ, Probe, E-Stop.
  • Выходные сигналы: реле включения шпинделя, 5В-ШИМ управления мощностью LED-лазера, аналоговый сигнал 0-10 (опционально 0-5В) управления оборотами шпинделя.
  • Разъем 12В для подключения вентилятора охлаждения.
Web-страница продукта
Документация на контроллер HBC-3U.J
Схема подключения контроллера HBC-3U.J к станку

Купить HBC-3U.J на Ozon

Серия Master
ЧПУ-контроллеры серии Master представлены моделями: MSC-3U, MSC-4US

Контроллер MSC-3U

Программно-аппаратные особенности контроллера:

  • Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
  • Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
  • Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
  • Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).
  • Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
  • Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
  • ШИМ с гальванической (оптической) развязкой.
  • Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
  • TTL-ШИМ 5В управления мощностью лазера.
  • Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
  • Частота сигнала Step до 100кГц.
  • Прошивка контроллера на базе системы GrblHAL 1.1f.
  • Работа от одного источника питания 12-36В.
  • Рабочий температурный диапазон -20...+70C.
  • Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
  • Входные сигналы: LimitX, LimitY, LimitZ, Probe, Start, Hold, Safety Door, Reset, E-Stop.
  • Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя; сигнал HMNG синхронизации с платой выравнивания портала MABI-1.
Web-страница продукта
Документация на контроллер MSC-3U
Схема подключения контроллера MSC-3U к станку
Схема подключения платы автовыравнивания MABI-1 к контроллеру MSC-3U

Купить MSC-3U на Ozon
Купить MABI-1 на Ozon


Контроллер MSC-4US

Программно-аппаратные особенности контроллера:
  • Устройство работает под управлением 32-битного микроконтроллера GD32F103CBT6 (полный аналог STM32F103CBT6): ARM Cortex-M3 72МГц.
  • Поддержка до четырех осей: 4-я ось A - поворотная
  • Функция автоматического выравнивания оси Y по двум концевым датчикам.
  • Гальваническая изоляция (опторазвязка) шумных и тихих цепей.
  • Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.
  • Несколько интерфейсов управления контроллером: USB, Bluetooth, UART.
  • Контроллер не требователен к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.
  • Программа управления для ПК совместима с 32- и 64-разрядными системами, поддержка Windows 7 и выше, Ubuntu 18.04 и выше, Fedore28 и выше.
  • ШИМ с гальванической развязкой.
  • Высокостабильный аналоговый сигнал 0-10В управления частотным преобразователем для регулировки оборотов шпинделя во всём диапазоне.
  • TTL-ШИМ 5В управления мощностью лазера.
  • Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.
  • Частота сигнала Step до 100кГц.
  • Прошивка контроллера на базе системы GrblHAL 1.1f.
  • Работа от одного источника питания 12-36В.
  • Рабочий температурный диапазон -20...+70C.
  • Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.
  • Входные сигналы: LimitX, LimitY1, LimitY2, LimitZ, LimitA, Probe, Start, Hold, Safety Door, Reset, E-Stop.
  • Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя.
Web-страница продукта
Документация на контроллер MSC-4US
Схема подключения контроллера MSC-4US к станку

Полезные видео
Наш youtube-канал
Как переключиться с NC Studio на INECTRA
Макросы
Макровызовы
Одновременное подключение шпинделя и лазера к контроллеру, настройка
Детальный обзор возможностей визуализатора Inectra CNC
Построение карты высот
4-осевая обработка заготовки контроллером MSC-4US
Управление станком из Android-приложения
Автоматическое восстановление управляющей программы после сбоя по питанию

Видео от наших клиентов





Мы предоставляем
  • Гарантия 12 месяцев на всё оборудование
  • Комплексная техническая поддержка (support@inectra.ru, WA/TG: +7-911-920-1474)
  • Всё программное обеспечение бесплатно
  • Постоянная модернизация и добавление нового функционала, учитываем Ваши пожелания в доработке софта

Парни, у кого получилось к платам Inectra прикрутить модуль WiFi ESP8266, у меня не видит программа соединения, хотя на на старой плате все работает.
Как описано тут

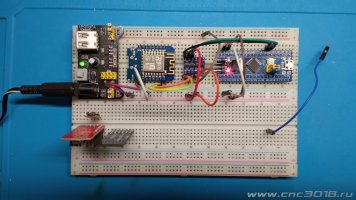

Я прикручивал и именно как описано в тех постах. Все работает...Причем с разными ESP8266


Вложения

  • DSCN1480.JPG
    46.8 KB · Просмотры: 20
  • photo_2022-12-27_23-52-43.jpg
    107.2 KB · Просмотры: 19
У меня такой модуль, при попытке подключения получаю сообщение Ctrl+X и все программа дальше молчит.
Что то делаешь не так, а что одному тебе известно...что прошил, что в скетче написал, как соеденил, как с Визуализатором работал...можно до потери пульса гадать

Что то делаешь не так, а что одному тебе известно...что прошил, что в скетче написал, как соеденил, как с Визуализатором работал...можно до потери пульса гадать
Скетч стандартный, в программе как Дмитрий написал цитата: Вы вручную можете этот модуль настроить и выбрать тип устройств уарт - оффлайн контроллер, кроме выбора порта не чего не меняется, кнопки неактивны.

Что значит скетч стандартный...? Нужен свой скетч описанный в той первой статье. И надо четко разобраться с виртуальными портами...а также не перепутать Rx и Tx

Что значит скетч стандартный...? Нужен свой скетч описанный в той первой статье. И надо четко разобраться с виртуальными портами...а также не перепутать Rx и Tx
Оттуда и скетч, что значит разобраться с портами? Там в скетче четко указан 23 порт. его и используем.

Последнее редактирование:
Оттуда и скетч, что значит разобраться с портами? Там в скетче четко указан 23 порт. его и используем.
Я не знаю, почему у тебя не работает, потому что я не знаю как ты все делаешь...из твоих сообщений ясно только одно...не работает...я не экстрасенс определить почему.
Ваши сообщения автоматически объединены:

Да еще такая фишка. Надо согласовать уровни сигналов, я заметил, что если не согласовывать то работает еустойчиво, хотя это может и от партии зависеть. Вот видео, что работает.
Ваши сообщения автоматически объединены:

Просто там нет ни каких особых нюансов. Тупо делаешь как в статье, и все работает...я это делал год назад..потратил день..а так как мне это не надо, то разобрал и забыл...но еще раз,если все правильно сделал это работает с полтыка.

Возможно виртуальный порт не встал...такое есть в диспетчере?

Ваши сообщения автоматически объединены:

Вот опять приходится по крохам тянуть...народ ну научитесь полностью описывать проблему..что и как делал, как включал, что прошивал и т.п.

Таки, попробуй перебрось, китайцы иногда неправильно маркируют.
Так на китайской плате все работает и работало, сутками станок по WiFi катал, а с платой инектра не хочет. BT модуль работает, проверил. Как только модуль WiFi подключен в консоле только Ctrl+X надпись.
Завтра попробую скетч со статическим IP залить, хотя что это изменит не знаю.

Возможно виртуальный порт не встал...такое есть в диспетчере?

Ваши сообщения автоматически объединены:

Вот опять приходится по крохам тянуть...народ ну научитесь полностью описывать проблему..что и как делал, как включал, что прошивал и т.п.
Да, конечно. И в визуализаторе есть. И если выбрать СОМ то визуализатор в консоле сразу пишет что СОМ порт не определен, если выбрать правильный, то в консоле Ctrl+X надпись и активными становятся две кнопки. На этом все.
Ваши сообщения автоматически объединены:

А может это плата просит разблокировать, вроде как тоже Ctrl+X. Тоже кнопки кроме Домой и Разблок только активны.
Да жмякал, надписи Ctrl+X идут просто в низ и все


Вложения

  • WhatsApp Image 2023-12-21 at 19.58.47.jpeg
    WhatsApp Image 2023-12-21 at 19.58.47.jpeg
    26.4 KB · Просмотры: 6
Завтра попробую скетч со статическим IP залить, хотя что это изменит не знаю.
Это не нужно.Включаешь ESP она соединяется с роутером...идешь в конфигурацию роутера и смотришь на каком IP подключился..его заносишь в настройку виртуального порта...и все...никаких особых IP не надо.
А почему ВТ зеленый, активированный...у меня при выборе UART он не активен...

Это не нужно.Включаешь ESP она соединяется с роутером...идешь в конфигурацию роутера и смотришь на каком IP подключился..его заносишь в настройку виртуального порта...и все...никаких особых IP не надо.
Да, это все я знаю, я же писал, что эту же плату беру подключаю к китайской как в первом посте тут и обычным Candle, да и Laser Burn все работает. И даже в проге NetBurnerVirtualCommPort вижу как идут пакеты. Беру плату подключаю к Инектра, COM порт виден но проходят только 3 байта Send и тишина.

Да, это все я знаю, я же писал, что эту же плату беру подключаю к китайской как в первом посте тут и обычным Candle, да и Laser Burn все работает. И даже в проге NetBurnerVirtualCommPort вижу как идут пакеты. Беру плату подключаю к Инектра, COM порт виден но проходят только 3 байта Send и тишина.
Попробуй обратиться к Дмитрию через Телеграмм, он поможет. Правда нужна возможность прересылки скрин-шотов и логов из журнала, чтобы ему разобраться.

Сверху Снизу
Обнаружен блокировщик рекламы AdBlock

МЫ ДОГАДЫВАЕМСЯ, ЧТО РЕКЛАМА ВАС РАЗДРАЖАЕТ!

Конечно, Ваше программное обеспечение для блокировки рекламы отлично справляется с блокировкой рекламы на нашем сайте, но оно также блокирует полезные функции. Мы стараемся для Вас и не обязываем Вас донатить и скидывать денег на наши кошельки, чтобы пользоваться форумом, но реклама это единственное, что позволяет поддерживать проект и развивать его.

Спасибо за Ваше понимание!

Я отключил свой AdBlock    Нет, я не буду ничего отключать
