ПОЛЕЗНО Электронные нагрузки: описание, замеченные плюсы и минусы и многое другое.

[Сукин кот®]

Ящик - какой был. Крадекс, из запасов. Разъемы - аудио, поприличнее. Масса - токовый, сигнал - напряжение. 10А держат легко. Сверху разъем GX12, совместимый с другими устройствами, например, измерителем внутреннего сопротивления YR1030, другой нагрузкой и милиомметром. Чтобы использовать общие щупы Кельвина и другие приблуды. Конечно, до 3-х А. Рядом с энкодером кнопка обнуления, через диоды. Силовой блок закреплен сверху, вентилятор охлаждения прямо в отверстие. Иначе никак.
Сорри, что сумбурно - цейтнот на работе, устал. Если есть интерес, позже могу сделать фото основных решений.



[val013]

Если есть интерес

Да!



[taif]

Никто случайно не встречал на просторах инета модель (STL) корпуса для этой электронной нагрузки&



[serg1967]

Никто случайно не встречал на просторах инета модель (STL) корпуса для этой электронной нагрузки&

Корпус для электронной нагрузки DL24M

У Atorch есть модификация ее популярной нагрузки DL-24, DL-24М, ее особенность это возможность монтировать дисплей в произвольный корпус + возможность подключить энкодер для управления. Свой вариан…

modkam.ru

Atorch DL24 Electronic Load case by FixDaily

This case is meant for this Electronic Load:https://s.click.aliexpress.com/e/_DDCMTUVScrews: https://s.click.aliexpress.com/e/_DEBQjXh (10mm M3 with countersunk head)Nuts: https://s.click.aliexpress.com/e/_DFZ3MRP (M3 with Nylon Locknut)

www.thingiverse.com



[taif]

Корпус для электронной нагрузки DL24M

У Atorch есть модификация ее популярной нагрузки DL-24, DL-24М, ее особенность это возможность монтировать дисплей в произвольный корпус + возможность подключить энкодер для управления. Свой вариан…

modkam.ru

Atorch DL24 Electronic Load case by FixDaily

This case is meant for this Electronic Load:https://s.click.aliexpress.com/e/_DDCMTUVScrews: https://s.click.aliexpress.com/e/_DEBQjXh (10mm M3 with countersunk head)Nuts: https://s.click.aliexpress.com/e/_DFZ3MRP (M3 with Nylon Locknut)

www.thingiverse.com

Вот... как не заматериться! И так и эдак коверкал русский язык, что бы на"тинге" правильно вбить запрос и ни фиха! А оно-то, вон как! Спасибо, Serg



[taif]

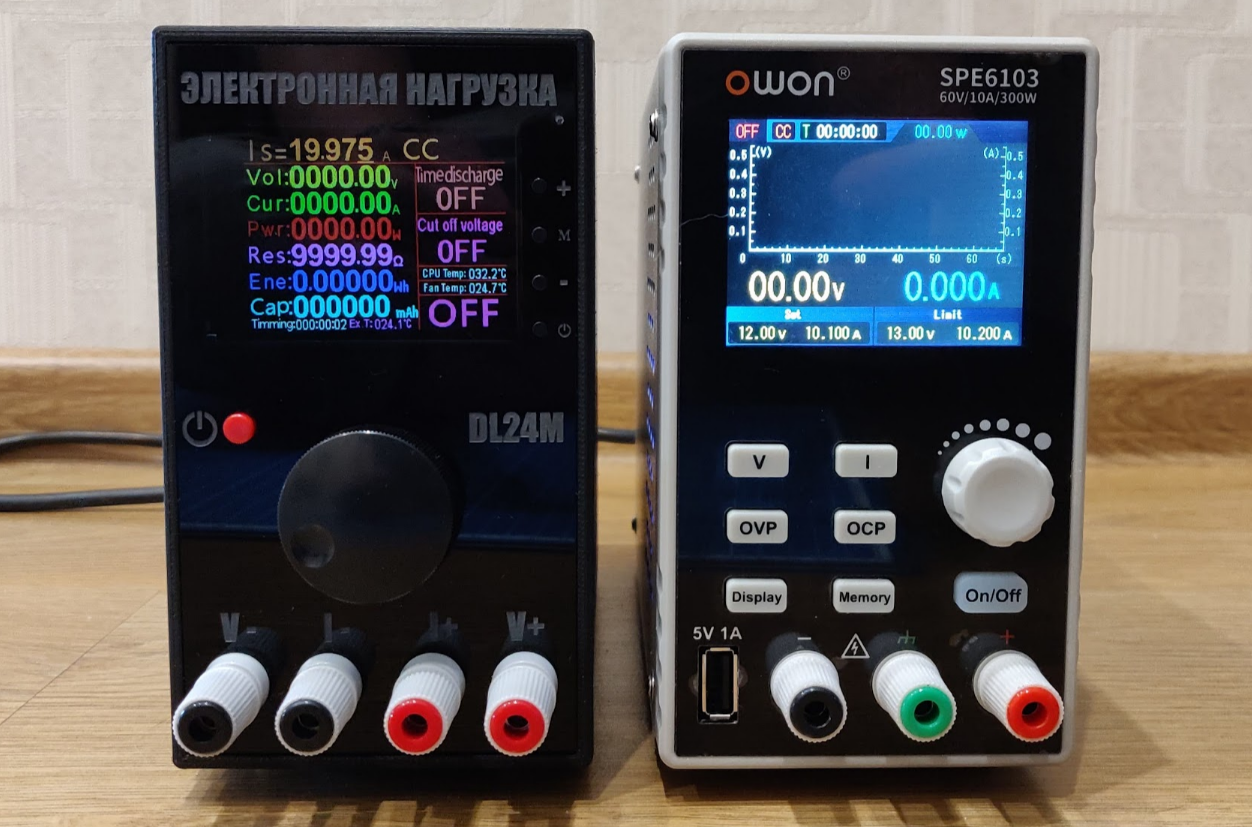

Прикольная нагрузка. Прикрутил к ней кулер и, благодаря serg1967 сваял корпус. Точность девайса согласно этому обзору.
ПО для ПК и Андроида, какое-то "кислое", не зря я здесь интересовался зачем оно нужно? Для моих хотелок сей девайс само то.



[Сукин кот®]

Свежее ПО и прошивки смотрите здесь: ATorch Innovative Manufactory Co.LTD-Enterprise official website
Там есть и то, и много другого.



[taif]

Свежее ПО и прошивки смотрите здесь: ATorch Innovative Manufactory Co.LTD-Enterprise official website
Там есть и то, и много другого.

Оно конечно хорошо, когда есть такое "свежее", но, однако, эта свеженина чисто китайская, не разобраться, однако



[val013]

Свежее ПО и прошивки

Я уже выше писал, что для МР, в еёшном каталоге, вроде как свежее версия лежит, судя по дате файла. Сам не прошивал еще?



[Сукин кот®]

Дело было к вечеру, делать было... Ну, понятно. Достал меня тусклый дисплей на DL24MP, начал разбираться. В общем, кетайцы в очередной раз решили не заморачиваться со схемотехникой и влупили отрицательный вывод питания подсветки через резистор 20 Ом прям на ногу процессора. И так сойдет Причем упорото продолжают это делать на всех своих версиях, открыто утверждая, что это правильно и единственно возможно.
Что можно сделать - 10 ногу дисплея (не шлейфа к основной плате, а именно дисплея) через резистор 5 Ом (на всякий, в документации к дисплею этого нет), посадить на землю. Все. Дисплей будет не хуже, чем на RD 6006. Естественно, регулировки яркости больше не будет - для эстетов можно сделать то же самое, применив полевой транзистор.



[val013]

на DL24MP

Перепрошивкой ещё не заморачивался?



[Сукин кот®]

Исходников нет, совсем. И вообще, там столько дерьма понакрутили, кое как основные косяки убрал.



[Robinson1957]

Исходников нет, совсем. И вообще, там столько дерьма понакрутили, кое как основные косяки убрал.

Чойта нет, вот нагуглил, там для разных модификаций имеется.



[val013]

Исходников нет, совсем

Чойта нет, вот нагуглил, там для разных модификаций имеется.

Да я даже не про исходники имел ввиду. НатыкАлся где то у производителя на файл прошивки, где дата 2023 год и месяц более поздний, чем мы обрели сие чудо. Мож оне сами чо уже поправили. Вот даже по нонешнему описанию на Али, как мне кажется, очень похоже что, как минимум, разлочили настройку до 1200 Ватт на 8 модулей, чего ранее не было. Явно прошивка свежее стала.



[Сукин кот®]

И еще пара моментов - первый, важный. Температурный датчик размещен не на радиаторе, а на плате, в пяти мм от радиатора. Его необходимо перенести на радиатор, ближе к транзисторам. Второй - вкусовщина. Я привык, чтобы при подаче тока загорался красный светодиод. Тут этого не предусмотрено, но сделать можно. Дело в том, что при включении тока нагрузки на затворах транзисторов появляется напряжение смещения, от 2-х до 2,5 Вольт, в зависимости от выбранного тока. Я поставил компаратор, нагруженный на светодиод (он совмещен с кнопкой включения). Получилось довольно удобно.
