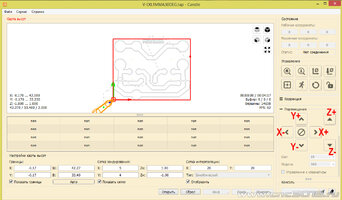

ЭКСПРЕСС ВОПРОС Карта высот строится не в ту сторону

[Ghost Inets]

По оси Y - точно. Вроде все правильно, но вместо перемещения вниз стол пошел вверх и уперся в концевик.



[PiGeMa]

вместо перемещения вниз стол пошел вверх

Вроде вверх-вниз всегда считалось Y, а X - влево-вправо. И всё это относительно, как на станок смотреть. Покажите набор $$.



[Adagumer]

Вроде вверх-вниз всегда считалось Y,

Y это от себя к себе!



[PiGeMa]

Y это от себя к себе!

Это немножко другие движения.

оффтоп



[OlegK]

Вроде все правильно, но вместо перемещения вниз стол пошел вверх и уперся в концевик.

Посмотрите картинку станка с направлениями осей.
Отталкивайтесь от движения ИНСТРУМЕНТА, а не стола.
Если портал подвижный, то по Y в "+" шпиндель едет от вас, в "-" - едет на вас.
С подвижным столом в "+" стол едет на вас.
Проверьте соответствие ручных перемещений осей правильным направлениям, если двигаются неверно, то исправляйте.
Либо перекидыванием концов одной обмотки на разъёме ШД "неправильной" оси, либо программно.



[Ghost Inets]

Покажите набор $$.

Это субъективно для для каждого станка.



[Earnest]

Это субъективно для для каждого станка.

Так вы же задаёте вопросы про ВАШ станок, соответственно советчики должны посмотреть настройки ВАШЕГО станка.



[Ghost Inets]

С подвижным столом в "+" стол едет на вас.

Этого я и боялся... $3 подберу без проблем.
Буду переваривать.
P.S. Как обычно, все через одно место...



[PiGeMa]

Чтобы на Вашем станке инвертировалась только ось Y (верх/низ, от себя/к себе) следует записать в $3 значение 6.
Но дело в том, что как карта высот строится, так и фрезероваться должно (если нет каких-либо сюрпризов). Поэтому карта должна построится и по ней же надо фрезеровать. Не может станок для карты в одну сторону двигаться, а для фрезерования в другую.



[Robinson1957]

Это субъективно для для каждого станка.

Для станка координаты не относительно оператора, а относительно стола или обрабатываемой заготовки независимо от типа станка.
