ЭКСПРЕСС ВОПРОС Наружный диаметр винта ШВП 1204 HIWIN и ноунейм

[Gssp]

Ребята, всем привет! Делаю ось Z, наткнулся на костыль. Причем тогда, когда ставки сделаны и кони убежали. Расскажу, если будет интересно.
Вопрос, или скорее просьба - если у кого-то есть винт ШВП HIWIN оригинал (или якобы), тип "12", шаг 4, не могли бы Вы измерить по точнее его наружный диаметр? Так же интересен данный параметр у винта SFU 1204, производитель не важен, у кого какие есть.
Заранее всем откликнувшимся спасибо.
PS Найти этот размер в инетах (что есть по факту на железе) оказалось не так легко, увы. Сходу у меня не получилось.



[Vlad-I-Mir]

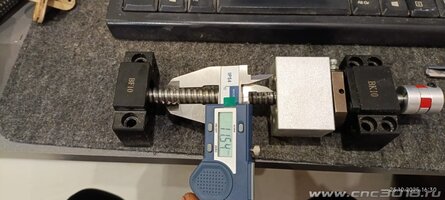

У меня в наличии такой, SFU1204....



[SnakeKVC]

Ребята, всем привет! Делаю ось Z, наткнулся на костыль. Причем тогда, когда ставки сделаны и кони убежали. Расскажу, если будет интересно.
Вопрос, или скорее просьба - если у кого-то есть винт ШВП HIWIN оригинал (или якобы), тип "12", шаг 4, не могли бы Вы измерить по точнее его наружный диаметр? Так же интересен данный параметр у винта SFU 1204, производитель не важен, у кого какие есть.
Заранее всем откликнувшимся спасибо.
PS Найти этот размер в инетах (что есть по факту на железе) оказалось не так легко, увы. Сходу у меня не получилось.

SFU1204 - 11.51mm



[Gssp]

У меня в наличии такой, SFU1204

SFU1204 - 11.51mm

Ребята, спасибо огромное! У меня где-то так же, до соток проверю точно только завтра.
Очень интересно, что с этим делом у хайвина. По каталогам OD вроде как 12.

Костыль мой следующий. Ни подшипник (болтается), ни муфта (не обжимает) с внутренним ф12 не садятся как положено на нЕ обработанный sfu1204. Печаль, придётся колхозить.



[FraY]

Gssp, у меня sfu1204 - 11.51мм

кстати о хомячках, заметил что, когда ставишь опоры BK-10 на винт SFU1204, из-за малого остаточного материала после обработки (получается 1.51мм на диаметр, опора немного перекашивается из-за суммарных допусков(как в диаметре опоры, так и диаметр обработанного винта). В следствии чего не получается плотно притянуть торец опоры к винту и сохранить перпендикулярность. По хорошему нужно искать опору BK-8 и винт обрабатывать под посадку 8мм.

оффтоп

по поводу hivin, посмотрите в мануале здесь Ballscrew.pdf



[Gssp]

Дружище, за размер спасибо!

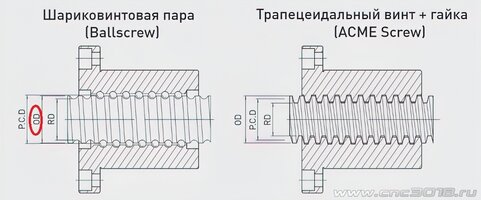

...Да, я смотрел уже несколько каталогов, разных редакций и годов. В них во всех есть такая схемка. К сожалению текстового наполнения именно к ней не нашел. А всё, где встречается OD стоит просто номинал, в частности 12 мм.

Ваши сообщения автоматически объединены: Вчера в 18:33

кстати о хомячках, заметил что, когда ставишь опоры BK-10 на винт SFU1204, из-за малого остаточного материала после обработки (получается 1.51мм на диаметр, опора немного перекашивается из-за суммарных допусков(как в диаметре опоры, так и диаметр обработанного винта). В следствии чего не получается плотно притянуть торец опоры к винту и сохранить перпендикулярность. По хорошему нужно искать опору BK-8 и винт обрабатывать под посадку 8мм.

Очень важная информация. Я-то вообще пошёл путём "без обработки", хотел посадить всё на ф12. Думал, ну будет допуск от номинала на минус в сотках, как это принято у более менее честных точных деталей. Не проявил дотошности, что-бы пробить на конкретику. Вот теперь надо выкручиваться по месту. И на будущее думать. Надеюсь на то, что может у HIWIN этот размер очень близок к 12 мм.



[FraY]

Gssp, Все зависит от класса винта. И в этом большой нюанс КМК. Есть шлифованные винты класс С5-С0(и там наружный диаметр будет соблюдаться) и винты методом накатки класс С7 (там внешний диаметр формируется выдавленным металлом) и в этих винтах ни кто не даст точности. Так, что привязываться к внешнему диаметру это тупиковый путь.



[Gssp]

Так, что привязываться к внешнему диаметру это тупиковый путь.

Не могу согласиться с бескомпромиссностью вывода. Если абстрагироваться от размера диаметра, то многое другое может быть корректней, чем если проточены посадки под подшипники. Например, винт берется токарником за внешнюю поверхность как за базу. И к погрешностям базы относительно дорожек качения для шариков добавляются погрешности обработки.



[FraY]

Gssp, для обточки берется оправка, которая держится за канавки.
