ne 555 и скважность.

[panov-05]

Всем привет.Нужно сделать чтобы частота импульса была 1 герц , из них 25 процентов высокий уровень и 75 низкий . шим сигнал.
у меня разделение шима 50 на 50 получается в симуляторах
жду ваших советов.



[Roger]

Всем привет.Нужно сделать чтобы частота импульса была 1 герц , из них 25 процентов высокий уровень и 75 низкий . шим сигнал.
у меня разделение шима 50 на 50 получается в симуляторах
жду ваших советов.

Описание таймера NE555, применение, схемы включения, онлайн расчёт

Описание таймера NE555, применение, схемы включения, онлайн калькулятор расчёта элементов. Разновидности и модификации ИМС таймеров 555 серии – варианты исполнения на биполярных и полевых КМОП транзисторах

vpayaem.ru



[panov-05]

как сделать чтоб низкий импульс был длиннее высокого.
варианты предложите.
0.75 - низкий уровень
а 0.25 высокий



[Vlad-I-Mir]

как сделать чтоб низкий импульс был длиннее высокого.
варианты предложите.
0.75 - низкий уровень
а 0.25 высокий

Ищи схему для изменения скважности ШИМ...
/сможешь менять верх и низ от 0 до 100 %/



[demyuri]

Раздел точно правильный? ШИМ на 555 для лазера нужен?



[Vlad-I-Mir]

....ШИМ на 555 для лазера нужен?

И не только...

оффтоп



[Robinson1957]

Как то подобно



[OlegK]

Максим, вот тебе ссылка - читай-считай.
Вот значения для 1Гц, "0" - 250 мсек, "1" - 750 мсек.
Тебе надо наоборот, пересчитывай



[Roger]

как сделать чтоб низкий импульс был длиннее высокого.
варианты предложите.
0.75 - низкий уровень
а 0.25 высокий

Инвертор поставит? Не?

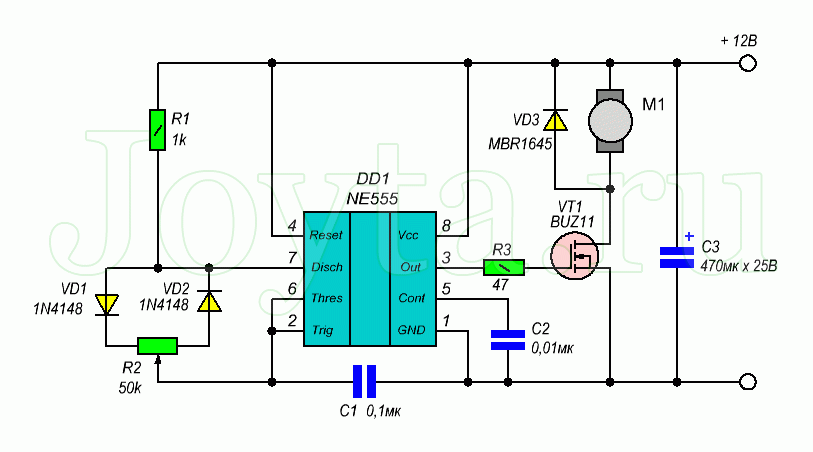

Шим регулятор оборотов двигателя 12 вольт на таймере ne555 | joyta.ru

Схема регулятора основанного на широтно-импульсной модуляции или просто ШИМ, может быть использована для изменения оборотов двигателя постоянного тока на

www.joyta.ru



[msng]

Чтобы можно было изменить скважность, надо разделить цепи заряда и разряда времязадающего конденсатора. Сделать это можно с помощью диодов.



[panov-05]

Инвертор поставит? Не?

Шим регулятор оборотов двигателя 12 вольт на таймере ne555 | joyta.ru

Схема регулятора основанного на широтно-импульсной модуляции или просто ШИМ, может быть использована для изменения оборотов двигателя постоянного тока на

www.joyta.ru

инвертор поставил , но столкнулся с тем что работает система как надо полминуты потом начинает разлетаться.
с помощью оптопары инвертор , буду разбираться , мозги спеклись , думаю хватит на сегодня
