ЭКСПРЕСС ВОПРОС Не могу нормально отфрезеровать печатную плату!

[radiotexnika1]

Всем привет! Я в деле работы с CNC 3018 и его освоения новичок. Столкнулся со следующей проблемой. Решил сделать печатную плату. Создал её рисунок с верхним расположением smd деталей в Sprint-Layout 6.0 в слое К1. В программе FlatCAM 8.5 создал файл с расширением plata.nc по выборке фрезой с остриём 0.1 мм верхнего медного слоя платы на глубину 0.1 мм в три прохода с процентным пересечением 0.15%. И передал этот файл в программу Candle 1.1.8 rus. И вот тут начались проблемы - Обнулил координату Z через щуп-z. Запустил. Фреза доходит до начала обработки, опускается и не доходя до поверхности платы примерно на высоте от платы около 12 мм начинается крутить виртуальную обработку.
Переписывал всё заново трижды - то же самое! В каком месте заложена эта высота и как и откуда её убрать - не пойму!



[demyuri]

Здесь посмотрите

https://cnc3018.ru/threads/tochka-nachala-reza-nulevaja-tochka.4380/post-173314

И справку в кренделе почитайте. И на гитхуб загляните. И у Гугля спросите. Как обнулить Зет?



[OlegK]

В каком месте заложена эта высота и как и откуда её убрать - не пойму!

После пробинга щупом координату по Z обнулять не надо - она сама обнулится при касании и после подъёма оси у вас будет высота по Z, равная заданной в макросе толщине щупа + отскок. Если это не так, то проверьте в Кэндл, что записано в макросе пробинга.
Заодно проверьте смещения осей в консоли Кэндл командой $# и при наличии сбросьте их.



[radiotexnika1]

она сама обнулится при касании и после подъёма оси у вас будет высота по Z

Странно, я просмотрел кучу видео где все при работе с щупом Z, сначала в программе Candle нажимали на кнопку "Z щуп" и потом на кнопку "Обнулить Z". Значит нужно только нажать на кнопку "Z щуп" и отправить в работу?



[radiotexnika1]

Сейчас попробую так сделать и отпишусь!



[OlegK]

сначала в программе Candle нажимали на кнопку "Z щуп" и потом на кнопку "Обнулить Z"

Точно Z? Наверное оси ХУ обнуляли...
Смотрите команды "щупинга" -
G21G91G38.2Z-50F100; - грубый подъезд на скорости 100
G0Z0.5; - подъём на 0.5мм
G38.2Z-2F30; - более точный подъезд на скорости 30
G92Z0; - Указание смещения. Если щупаете поверхность, то оставляете 0, если через какую-то шайбу, то указать высоту этой шайбы
G0Z10 - подъём на 10мм
Итого, если по поверхности, то конечное положение Z будет 10, если через шайбу, то 10 + высота шайбы.
При опускании в рабочий 0 фреза будет на поверхности заготовки.



[radiotexnika1]

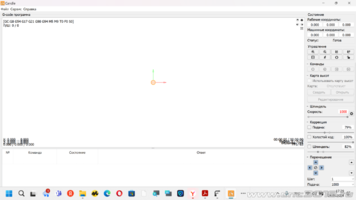

Все моя последовательность действий на скринах. Теперь вначале делает бороздку до места выборки, а там заглубляется примерно на 1.5 мм и начинает работу. Стало наоборот.
Пробовал раз пять - теперь режет глубоко.
Сейчас буду разбираться в том что Вы мне написали.



[radiotexnika1]

Понял одно - надо глубже изучить команды и будет мне счастье. Раз лёгкого ответа нет - значит нужно читать.
Я по многим видео думал что это легко делается. Однако ошибался. Жаль что блоггеры про команды промолчали. Думаю они у них все прописаны, но не озвучены. Хотя очень странно, вот этот паренёк вроде тоже новичок, но всё проделал легко.



[radiotexnika1]

Точно Z?

Да, крайнюю правую. Но я в последние разы после пробинга по зет не стал обнулять. В итоге стало слишком заглубляться.

G21G91G38.2Z-50F100; - грубый подъезд на скорости 100
G0Z0.5; - подъём на 0.5мм
G38.2Z-2F30; - более точный подъезд на скорости 30
G92Z0; - Указание смещения. Если щупаете поверхность, то оставляете 0, если через какую-то шайбу, то указать высоту этой шайбы
G0Z10 - подъём на 10мм
Итого, если по поверхности, то конечное положение Z будет 10, если через шайбу, то 10 + высота шайбы.
При опускании в рабочий 0 фреза будет на поверхности заготовки.

Сейчас очень внимательно пытаюсь разобраться в том что вы мне посоветовали. Меня очень заинтересовали эти команды. Не всё понятно, но буду изучать. Что-то не то с высотой.



[OlegK]

В итоге стало слишком заглубляться.

Так может покажете, что у вас там прописано для Z-щупа?
А заодно и начало УП (первые 10 строк достаточно)



[radiotexnika1]

"G21G91G38.2Z-50F80; G0Z0.5; G38.2Z-2F30; G92Z1.6; G0Z10" - Выкопировал с настроек по управлению команд щупа из Candle.
И переставил в grblControl . Запустил и всё повторилось. Какой-то параметр работает неправильно или м.б. лишний.



[demyuri]

G92Z1.6

G92Z0; - Указание смещения. Если щупаете поверхность, то оставляете 0,

Найдите 10 различий.



[OlegK]

G92Z1.6;

Если вы "щупаете по меди" то нафига здесь 1.6?



[radiotexnika1]

Если вы "щупаете по меди" то нафига здесь 1.6?

Если бы ещё знал что это такое!



[demyuri]

Выкопировал с настроек по управлению команд щупа из Candle.
И переставил в grblControl

НАФИГА?!!!

Если бы ещё знал что это такое!

Читайте выше и внимательно!
