Падскажите, на пальцах как подключить шпиндель

[Alexmit]



[Wwadim]

Замкнуть на GND. (там же нарисовано)
А будет это тумблер или реле блоку без разницы.
Вот что бы к плате подключиться потребуется реле.

Т.е. реле поключаю к EN и GND ? А что за реле у меня в комплекте видимо нет и где его купить?

Ваши сообщения автоматически объединены: 19.09.2021

@Wwadim, прошу прощенья, не сдержался. Если вы темы по этим движкам читали, то и ПВМ должны были встретить. Везде про него говорят. Как-то несерьезно с вашей стороны такое отношение к оборудованию.

Разное образование и интересы. ПВМ встречал и даже что то понял, но где оно находится и куда подключать темный лес. Мне надо запустить линейку украшений которая базируется на фрезере с ЧПУ. Вот я и изучаю.



[Alexmit]

А что за реле у меня в комплекте видимо нет и где его купить?

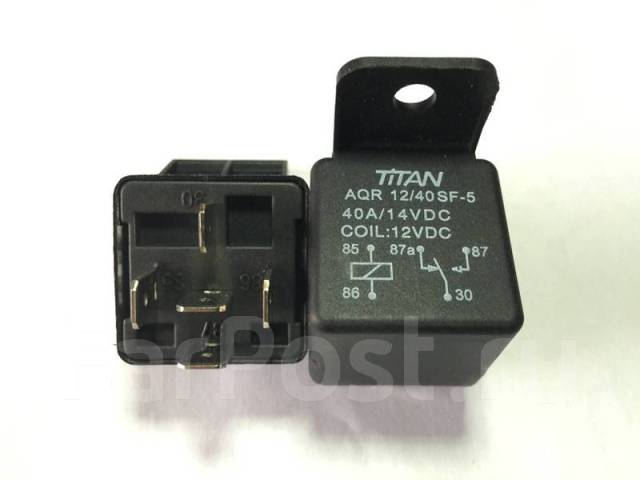

Да хоть автомобильное.

https://static.baza.farpost.ru/v/1537421293016_bulletin

Только на 5 контактов.



[Wwadim]

На схеме место реле занимает, выключатель он же регулятор оборотов. С реле потом идет подключение к плате Woodpecker v3.4? Правильно?



[Alexmit]

Контакты реле к EN и GND.
Обмотку реле к плате Woodpecker v3.4



[Wwadim]

Alexmit огромное спасибо. Предварительно понятно что докупать и куда втыкать. Как начну поключать может быть вопросы еще и появятся.
