ВОПРОС Погрешностью в 0.3 - 0.4мм

[nuke]

Станок CNCTOPBAOS CNC 1610 PRO.
Купил для изготовления PCB электронных плат.
Не могу понять откуда у меня погрешностью в 0.3 - 0.4 миллиметра.

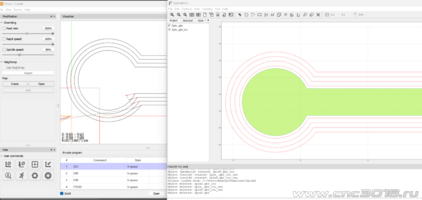

Вот пример, круглая площадка контакта должна быть 2мм, дорожка 0.8мм, по факту получаю площадку в среднем 1.7мм, дорожку 0.4мм.
Фреза у меня 30 градусов, глубина z -0.1, диаметр инструмента согласно калькулятору выставляю 0,1536мм, 4 прохода.
В какие настройки ещё лезть, откуда у меня такой "сдвиг"?



[demyuri]

Люфт.



[Earnest]

Может шпиндель бьёт? Если просто прорезать линию этим гравером с этим заглублением какой, ширины она получится?



[Roger]

Станок CNCTOPBAOS CNC 1610 PRO.
Купил для изготовления PCB электронных плат.
Не могу понять откуда у меня погрешностью в 0.3 - 0.4 миллиметра.
Вот пример, круглая площадка контакта должна быть 2мм, дорожка 0.8мм, по факту получаю площадку в среднем 1.7мм, дорожку 0.4мм.
Фреза у меня 30 градусов, глубина z -0.1, диаметр инструмента согласно калькулятору выставляю 0,1536мм, 4 прохода.
В какие настройки ещё лезть, откуда у меня такой "сдвиг"?

Цанга в гайку правильно вставлена?



[Vlad-I-Mir]

.....глубина z -0.1.....

Многовато будет....
...вот).)



[exe]

Фреза у меня 30 градусов, глубина z -0.1, диаметр инструмента согласно калькулятору выставляю 0,1536мм

У китайских граверов диаметр может быть совсем не тот, что заявлен, уменьшайте диаметр в настройках и заглубление гораздо меньше, так чтоб срезало не глубже клеевого слоя
