ПОЛЕЗНО Съём маски с площадок печатной платы

[vvv1234]

Делать нечего, интересных идей нет. Пожаловался Олегу, а он предложил заняться съемом маски с ПП. Вариантов есть несколько, решил начать с самого простого: подпружиненный гравер.

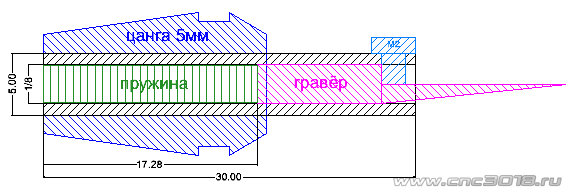

На точном токарнике с хорошо настроенной задней бабкой и разверткой 1/8 (3.175мм) такое устройство сделать легко. Но точный токарник у меня на даче, а в мелком квартирном нет точной подстройки бабки. Поэтому пошел по другому пути (без токарника). Взял промышленную латунную трубку с Али 3х5х30мм и расширил ручной спиральной разверткой 1/8 внутреннее отверстие 3мм до 3.175мм. Развертка такая

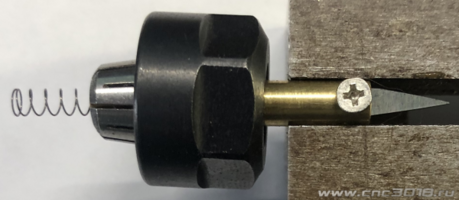

Пружинку поставил 0.2х3.0х20мм. Настроечный винт посадил на полуперманентный фиксатор, чтобы в процессе работы не открутился. Получился такой инструмент.


Результаты испытаний.

Сделал в SL пробную платку с smd-площадками 0.64х2.6мм, преобразовал в гербер, и сделал в GGEasy УП для съема маски с площадок.


Для теста поцарапал промышленную маску на ненужной китайской плате. Гравер с носом 0.2мм, шпиндель 10000, подача 70. Получилось, не идеал, но для первого раза сойдет.


Что надо доработать.

1. Пружинка 0.2х3.0х20мм слабовата, для уверенного съема краски пришлось опустить гравер на 5мм ниже поверхности ПП. Думаю, что пружинка 0.3х3.0х20мм или 0.4х3.0х20мм будет работать лучше.
2. Нос у моего гравера с небольшим наклоном, поэтому видны полосы. Но есть граверы с плоским носом, думаю, что будут работать лучше.
3. Втулку лучше взять 3х6х30мм (вместо 3х5х30мм), для настроечного винта будет больше мяса. И цанга 6мм более популярна, чем 5мм. А винт лучше взять базголовый, М2.5, с плоским носом.



[OlegK]

КМК, со стороны трубки, которая вставляется в цангу, можно внутренний диаметр 3 увеличить до 3.3, нарезать резьбу и поставить гужон М4, тогда риск потерять пружинку сильно уменьшится.
Гужон М2.5, также, можно и вместо ограничительного винта вкрутить.



[Бор33]

поставить гужон М4
