ВОПРОС ДЛЯ ВАНГИ Странное поведение карты высот

На части участков царапин нет, вот в чем подвох.
Фото подтверждение в студию. Хоть 500 раз скажи "сахар", во рту слаще не станет.
$$ увидим или сами догадайтесь?

Где их в программе смотреть то Zн и Zв? Специально, включил станок, думал, они где-то есть. Не вижу.
Эти значения очень важны при построении КВ. Без без них КВ будет не верно. Это все есть в описании п.6.7.1

Держите параметры станка $$
GrblHAL 1.1f ['$' for help].
S20000 < ok.
$$ < $0=10.0
$1=1
$2=0
$3=5
$4=7
$5=7
$6=1
$10=511
$11=0.010
$12=0.002
$13=0
$14=15
$15=0
$16=0
$17=0
$18=0
$19=0
$20=0
$21=1
$22=15
$23=0
$26=250
$28=0.100
$29=0.0
$30=24000.
$31=0.
$32=0
$33=10000.000
$34=0.000
$35=0.000
$36=100.000
$37=7
$39=1
$40=1
$41=0
$42=2
$43=1
$44=4
$45=1
$46=2
$56=5.000
$57=100.000
$58=0.000
$59=500.000
$60=0
$61=0
$62=0
$63=2
$64=0
$65=0
$100=800.000
$101=800.000
$102=800.000
$110=1000.000
$111=1000.000
$112=600.000
$120=30.000
$121=30.000
$122=30.000
$130=300.000
$131=200.000
$132=80.000
$160=0.000
$161=0.000
$162=0.000
$170=1000.000
$171=1000.000
$172=500.000
$180=50.000
$181=50.000
$182=25.000
$190=2.000
$191=2.000
$192=2.000
$200=0.000
$201=0.000
$202=0.000
$210=0.000
$211=0.000
$212=0.000
$341=4
$342=30.0
$343=25.0
$344=200.0
$370=0
$371=0
$372=0
$373=0
$374=0
$375=0
$376=0
$450=1.5
$452=0
$453=2
$454=1
$455=0
ok.

Калибровочная подача 10 мм/мин.
После касания ПП пробник продолжает заглубляться по Z. Паразитное расстояние L, на которое заглубится пробник
L=0.5*V^2/a, где V - скорость подачи по Z, a - ускорение. Посчитайте L для Ваших V и a.

Допускаю, что есть люфт как в шпинделе, так и в кривизне платы.
Люфт по Z надо измерить. Для этого можно использовать комманды G38.2 и G38.4

Эти значения очень важны при построении КВ. Без без них КВ будет не верно. Это все есть в описании п.6.7.1

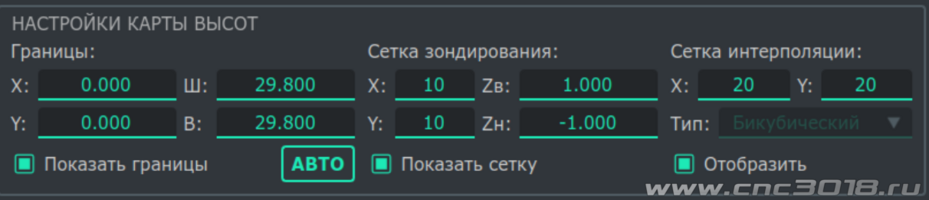

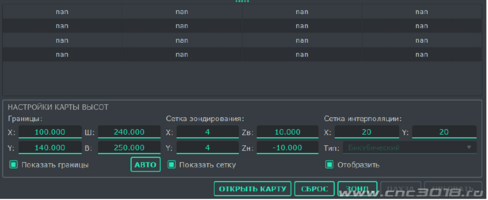

На вашей картинке, эти параметры Zв=10, Zн=-10. У меня, эти параметры +1.00, -1.00.
На таком маленьком участке, 30x30 мм получить перепад в +/- 1 мм, надо постараться.
Снимок экрана от 2025-04-30 22-54-09.png

На вашей картинке, эти параметры Zв=10, Zн=-10. У меня, эти параметры +1.00, -1.00.
На таком маленьком участке, 30x30 мм получить перепад в +/- 1 мм, надо постараться.
Прочтите еще раз инструкцию...и как можно внимательней.
Автор предпочитает спорить, чем пытаться понять. Успеха.

Держите параметры станка $$
GrblHAL 1.1f ['$' for help].
S20000 < ok.
$$ < $0=10.0
$1=1
$2=0
$3=5
$4=7
$5=7
$6=1
$10=511
$11=0.010
$12=0.002
$13=0
$14=15
$15=0
$16=0
$17=0
$18=0
$19=0
$20=0
$21=1
$22=15
$23=0
$26=250
$28=0.100
$29=0.0
$30=24000.
$31=0.
$32=0
$33=10000.000
$34=0.000
$35=0.000
$36=100.000
$37=7
$39=1
$40=1
$41=0
$42=2
$43=1
$44=4
$45=1
$46=2
$56=5.000
$57=100.000
$58=0.000
$59=500.000
$60=0
$61=0
$62=0
$63=2
$64=0
$65=0
$100=800.000
$101=800.000
$102=800.000
$110=1000.000
$111=1000.000
$112=600.000
$120=30.000
$121=30.000
$122=30.000
$130=300.000
$131=200.000
$132=80.000
$160=0.000
$161=0.000
$162=0.000
$170=1000.000
$171=1000.000
$172=500.000
$180=50.000
$181=50.000
$182=25.000
$190=2.000
$191=2.000
$192=2.000
$200=0.000
$201=0.000
$202=0.000
$210=0.000
$211=0.000
$212=0.000
$341=4
$342=30.0
$343=25.0
$344=200.0
$370=0
$371=0
$372=0
$373=0
$374=0
$375=0
$376=0
$450=1.5
$452=0
$453=2
$454=1
$455=0
ok.
$22 какой то подозрительный или мне показалось? :cautious:
/$24 и $25 вообще пропали/
Имеется станок...
А что хоть за станок? :cautious:
/станок - понятие растяжимое/

$22 какой то подозрительный или мне показалось? :cautious:
/$24 и $25 вообще пропали/

А что хоть за станок? :cautious:
/станок - понятие растяжимое/
Мы не знаем где у него Дом. Некоторые параметры устанавливаются в Визуализаторе и не отображаются в $$ кодах, например скорости поиска Дома. Тут не то что станок...какая фреза не понятно.

Последнее редактирование:
У вас КВ снимается в том же направлении, что и обработка?
Как-то не задумывался. Нолик УП стоит в левом нижнем углу. И сетка строится от нолика вправо и вверх. Думал, что программа управления станком сама это решает.
Автор предпочитает спорить, чем пытаться понять. Успеха.
Извините, я не спорю. Возможно, я не дочитал инструкцию.
Zвв = dH + 5, Zвн = -dH
Предполагаю, что перепад высот будет 0.4, то есть, в каждую стону не более 0.2 мм. Интересно было бы понять, что такое +5.
Следующий раз, постараюсь исправиться и учесть этот числовой коэффициент.
Ваши сообщения автоматически объединены:

$22 какой то подозрительный или мне показалось? :cautious:
/$24 и $25 вообще пропали/

А что хоть за станок? :cautious:
/станок - понятие растяжимое/
Вы мне глаза открыли. Если честно, я даже не думал над этими параметрами.
Установил новый контроллер. Перенес размеры станка и шаги двигателей со старого контроллера.
Проверил, что машинный ноль идет в верхней точке оси Z, в правом углу и при максимальном выдвижении столика. Это всё настраивается в графическом интерфейсе программы. Выставил скорости движения осей. Да, параметры $24 и $25 забыл перенести.
Кратковременная потеря связи со станком не сбивает машинные координаты. Пробовал выключить станок и включить. Запускаю программу, смещения рисунка дорожек на ПП не увидел. Вот, на старом контроллере, на arduino, такой фокус не прокатывал. Записывал на бумажку машинные координаты выбранного нуля для УП.

Станок TWOWN 3020, с рельсами по оси X. Шпиндель - безщеточный, Daedalus 500W. После штатного коллекторного 500W, мои уши отдыхают. :)

Да, параметры $24 и $25 забыл перенести.
Потом расскажите, какие туда значения перенесли?
Ваши сообщения автоматически объединены:

Интересно было бы понять, что такое +5.
Это безопасная высота.


Пять попугаев..... :D

оффтоп

alexins, Вы разницу между машинными и рабочими координатами знаете?
