Светодиодная гирлянда

[Leonid57]

Добрый день все форумчанам!
Лет 5 назад, когда зрение было получше, у меня был станок CNC3018, как у всех на форуме. Я попробовал заняться продажей своих поделок через Авито. В частности самоделок на основе Ардуино. Бизнес не состоялся, а у меня остался некоторый запас комплектующих для поделок. Станка у меня теперь нет (зрение уже не то). Недавно разгребая свои конюшни наткнулся на плата ESP8266-мини, Arduino nano и пр. Нашел и несколько не законченных проектов. В частности гирлянды на адресной светодиодной ленте. Скоро опять новый год, а значит и ёлка.
Сейчас в продаже немало гирлянд, но как то они уже приелись своим однообразным миганием. На адресной светодиодной ленте достаточно много различных эффектов отчего они не слишком надоедают. Когда я своим внукам подарил на новый год они были в восторге. Схема достаточно простая на основе микроконтроллера ESP8266 мини. Тот кто дружит с паяльником может легко изготовить подобную самостоятельно.
Схема принципиальная

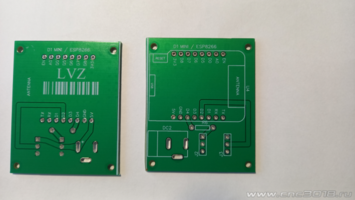

По схеме с помощью easyeda создал проект платы и gerber-файл и заказал 20 штук в Китае. Вот такое получилось двухслойное плато (50х38 мм)

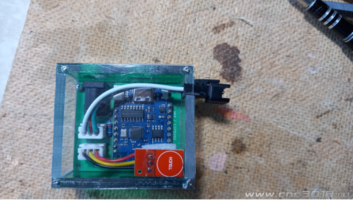

После пайки всех компонентов получается вот такой вид. Корпус из цветного поликарбоната выглядит хорошо, особенно изготовленный самостоятельно.



В таблице ниже приведены ссылки на приобретение компонентов. Все ссылки кликабельны. G-код для изготовление корпуса на станке вышлю бесплатно по е-mail. Окажу также любую помощь в виде консультации. Впрочем по синей ссылке в таблице ниже неплохое руководство по сборке этого проекта.

Компонент	Примерная стоимость	Ссылка
Плато устройства	150	Заказ в личку в чате на CNC3018
Контроллер ESP8266 мини	250	https://www.ozon.ru/category/elektr...on=true&from_global=true&text=esp8266+d1+mini
Разъем питания на DC005 5.5х 2.1	92	https://www.ozon.ru/search/?from_global=true&text=dc005+разъем
Сенсорная кнопка TTP223	55	https://www.ozon.ru/category/elektr...from_global=true&text=сенсорная+кнопка+ttp223
Резистор 220-470ом	6	https://www.ozon.ru/category/elektr...ue&from_global=true&text=резистор+220ом+0.+25
Разьемы 3 пин на плату	250	https://www.ozon.ru/search/?from_global=true&text=разъем+3+пин+папа+мама
Поликарбонат 4 мм	480	https://www.ozon.ru/search/?text=поликарбонат+монолитный+цветной+4мм+для+поделок+а5&from_global=true
Разьем на плато JST XH2.54 3Pin	150	https://www.ozon.ru/product/nabor-k...sku=5263789677&oos_search=false&sh=XaNLeMTe2A
Светодиодная лента для гирлянды 2812b (5м 50шт)	1500	https://www.ozon.ru/product/adresna...nWk1NFts-jHrWmAeV0VWvKXzBwIf_oN&sh=XaNLeKBXHA
Светодиодная лента для гирлянды 2812b (5м 50шт)	459	https://aliexpress.ru/item/10050056....productlist.search_results.10.6d736dbaNnjdJY
Программа управления с андроида		Светодиодная гирлянда на ёлку своими руками.
G-код для фрезеровки корпуса гирлянды	бесплатно	Заказ в личку в чате на CNC3018

Конечно на Али можно компоненты приобрести дешевле, но при этом дольше ждать. Но вот с гирлянду наверное все же лучше купить на Али. Уж слишком дорога она наОзоне. Хотя кому как.
Чуть позже представлю проект четырехканальной цветомузыки. Он сложнее но и интереснее.
