Всё те же "мощные" 80W на стоковой плате. Не сожгут?

[Steed13]

Всех приветствую!
Озадачился вопросом взять мощнее лазер, чтобы не только гравировки делать, а ещё резать сразу фанеру и прочее..
Разумеется, что первым делом на форуме искал нужную информацию в частности Здесь и Здесь нашёл много полезного.
Осталось только разобраться в совместимости платы управления и самого лазера. В долгосрочной перспективе и особенно в короткий срок не спалит что-нибудь?



[demyuri]

Здесь и Здесь

ссылки поправьте, не открываются что-то

оффтоп



[Steed13]

ссылки поправьте, не открываются что-то

оффтоп

Про мега "мощные" (80W) лазеры для 3018 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

Обзор лазера 80W (10W оптических) | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

Не знаю как заголовок редактировать.



[Steed13]

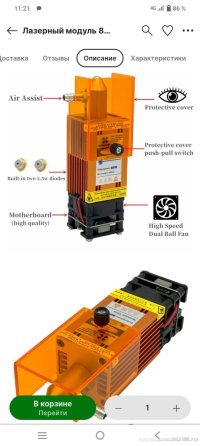

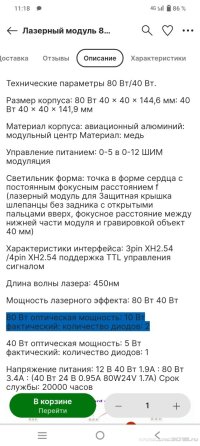

На данный момент у меня из комплекта лазер 5.5W
В каталоге при покупке станка самый большой мощности был 10W
А нынешний вариант 80W (заявленных).
Подключение у всех трёх к плате управления (без отдельного модуля и питания).
Думаю 🤔 плата потянет?



[Alexmit]

В долгосрочной перспективе и особенно в короткий срок не спалит что-нибудь?

Главное, что-бы лазер от отдельного блока питания запитывался.



[Steed13]

Главное, что-бы лазер от отдельного блока питания запитывался.

Получается мне нужно чёрный GND на два разделить. Первый чёрный + красный 12V провод от другого блока питания подключить, а жёлтый PWM + второй чёрный к плате управления. Я правильно понимаю?



[demyuri]

Вот картинка
подключение лазера | ФОРУМ О СТАНКАХ CNC 3018
По цветам можно подключать, не ошибётесь.



[Alexmit]

Я правильно понимаю?

Абсолютно верно.
А если повезёт, может в комплекте и переходная плата будет.
Вот по второй вашей ссылке - https://cnc3018.ru/data/attachments/44/44518-9890f1560ff3671f00b907598586b84a.jpg



[Steed13]

demyuri, Alexmit, Благодарю, что подсказали и ткнули носом где это уже есть 🤝
Впредь буду внимательнее



[Steed13]

может в комплекте и переходная плата будет

Вот это меня и смутило, что в описании лазерного модуля и в комментариях к покупке ни одного упоминания о переходной плате.
Только проводка двух типов.



[Efenia]

У меня есть 80W лазер , немного к другой плате подключен, но типовая, питается от блока питания 6А 24 В , пока вроде работает, но я брал вот такой:

https://sl.aliexpress.ru/p?key=kxaOZp2

Были сомнения что блок питания не потянет взял полный комплект с платой коммутатора и ещё с салазками на ось Z, но блока питания в принципе хватает, хотя и подключил через плату коммутатор. Кстати плату коммутатор и отдельно купить можно:

https://sl.aliexpress.ru/p?key=KPaOZgc



[Steed13]

У меня есть 80W лазер , немного к другой плате подключен, но типовая, питается от блока питания 6А 24 В , пока вроде работает, но я брал вот такой:

https://sl.aliexpress.ru/p?key=kxaOZp2

Были сомнения что блок питания не потянет взял полный комплект с платой коммутатора и ещё с салазками на ось Z, но блока питания в принципе хватает, хотя и подключил через плату коммутатор. Кстати плату коммутатор и отдельно купить можно:

https://sl.aliexpress.ru/p?key=KPaOZgc

Теперь я опять запутался 😄
Да. Ваш обзор как раз читал по этому поводу.
Коммутатор для чего вообще нужен?



[demyuri]

Коммутатор для чего КОГО вообще нужен?

Для дальтоников, кто в цветах путается. Специально для них сделана плата сопряжения с разными разъемами, "чужой" разъем не воткнешь в нужную розетку.



[Steed13]

Для дальтоников, кто в цветах путается. Специально для них сделана плата сопряжения с разными разъемами, "чужой" разъем не воткнешь в нужную розетку.

Доходчиво
Как электрик прочувствовал всю суть про разъемы 🤝



[Efenia]

Теперь я опять запутался 😄
Да. Ваш обзор как раз читал по этому поводу.
Коммутатор для чего вообще нужен?

Мало того что разъемы бывают разные, на этой плате собраны всякие варианты, так он ещё позволяет подключить внешний, отдельный блок питания, это если штатному блоку питания мощности не хватает.
