ПОМОГИТЕ Закалка

[Просто Дед]

Вот не могу понять, одинаковые ли зубья, если обратить внимание на их вершины?



[demyuri]

Возможно из-за заусенцев. Иллюзия неодинаковости. Но это не факт.



[УДАЛЕННЫЙ 6898]

крупным планом


Кстати! Обратите внимание на конструкцию шпинделя.



[vvv1234]

Вот не могу понять, одинаковые ли зубья, если обратить внимание на их вершины?

Судя по чистоте поверхности, обработка болванки точностью не страдала. Поэтому возможна децентрировка при установке в делитель.



[Просто Дед]

Судя по чистоте поверхности, обработка болванки точностью не страдала. Поэтому возможна децентрировка при установке в делитель.

Чистота поверхности заготовки обеспечивалась токарным станком, а зубья нарезались на скромненьком ЧПУ (посмотрел видео уже после написания этого сообщения). Причём с использованием делительной планшайбы (диск с отверстиями на заднем плане), а не с помощью делительной головки. В точности делительной головки сомневаться не приходится, в отличие от точности планшайбы. При этом и нарезка зубьев проводилась на детали установленной консольно и, к тому же, без фиксации шпонкой на валу. Всё это способствует как повышенной вибрации, так и вероятности "поворота" самой заготовки.
Но если качество исполнения заказчика удовлетворяет - в добрый путь!
А станочек ЗАЧЁТНЫЙ!!



[Robinson1957]

В помощь будующему зуборезу



[Efenia]

Так, вы в дебри полезли, а ведь нужно определиться с тех.заданием ,
для начала,
1) какой материал обрабатывается,
2) количество шестерёнок,
3) класс точности.
А потом уже выбирать из чего делать.
К примеру для обработки пластиков типа из капролона или фторопласта можно сделать из обычной шайбы , и поверьте , даже не закалённая с десяток другой шестерней эта фреза легко выдержит (это по типу материала) .
Я лично делал шестерню для заднего дворника автомобиля, используя медчик для нарезки резьбы с шагом 1,5мм (шестерня из фторопласта) - за 7лет шестерня так и работает , хотя даже с формой зуба не заморачивался лишь бы шаг был примерно одинаковый (это про класс точности) .
Делал червячную передачу (шестерню и червяк) используя тот же самый медчик, правда для нарезки червяка использовал запасную шестерню сточенную до зуба.
Один раз даже из самореза (черного по дереву), делал резец для нарезки шестерни , из капролона (на гриндере сточил почти всю резбу и задал угол (получился как бы мелкий сегмент резьбы (из за большого шага резьба немного люфтила), этой "фрезой" было сделано с десяток шестерёнок для мелкого квадрокоптера, ничего и сейчас летает ,хотя сейчас не летает, запретили запуски у нас, на штраф нарваться не охота. ( Это про количество) .
Ну а если что то серьезное нужно, то тогда лучше готовый инструмент купить, там все будет правильно, и форма зуба, и класс точности, и твердость.
Нет сделать конечно можно все, но сколько на это времени, сил и нервов уйдет, особенно без опыта, а раз такой вопрос возник, так сразу видно , что опыта нет никакого, иначе бы не спрашивали.



[vvv1234]

нужно сделать дисковую модульную фрезу для нарезания зубьев на пластиковых заготовках (пропилен, полиэтилен).

В старые добрые времена, когда у меня не было шестереночных фрез, резал шестеренки методом, описанными здесь и здесь.

Первый метод посложнее, для изготовления фрезы нужен токарник, но делает шестеренки с почти точной геометрией. Здесь описана теория.


Второй попроще, но и геометрия шестеренок особой точностью не страдает.



[УДАЛЕННЫЙ 6898]

Так, вы в дебри полезли, а ведь нужно определиться с тех.заданием , для начала, 1) какой материал обрабатывается, 2) количество шестерёнок, 3) класс точности. А потом уже выбирать из чего делать. К примеру для обработки пластиков типа из капролона или фторопласта можно сделать из обычной шайбы , и поверьте , даже не закалённая с десяток другой шестерней эта фреза легко выдержит (это по типу материала) . Я лично делал шестерню для заднего дворника автомобиля, используя медчик для нарезки резьбы с шагом 1,5мм (шестерня из фторопласта) - за 7лет шестерня так и работает , хотя даже с формой зуба не заморачивался лишь бы шаг был примерно одинаковый (это про класс точности) . Делал червячную передачу (шестерню и червяк) используя тот же самый медчик, правда для нарезки червяка использовал запасную шестерню сточенную до зуба. Один раз даже из самореза (черного по дереву), делал резец для нарезки шестерни , из капролона (на гриндере сточил почти всю резбу и задал угол (получился как бы мелкий сегмент резьбы (из за большого шага резьба немного люфтила), этой "фрезой" было сделано с десяток шестерёнок для мелкого квадрокоптера, ничего и сейчас летает ,хотя сейчас не летает, запретили запуски у нас, на штраф нарваться не охота. ( Это про количество) . Ну а если что то серьезное нужно, то тогда лучше готовый инструмент купить, там все будет правильно, и форма зуба, и класс точности, и твердость. Нет сделать конечно можно все, но сколько на это времени, сил и нервов уйдет, особенно без опыта, а раз такой вопрос возник, так сразу видно , что опыта нет никакого, иначе бы не спрашивали.

Спасибо! По первому вопросу было ясно в начале обсуждения темы. По третьему вроде тоже - не для космических исследований или нанотехнологий. По второму - пока не получится! В остальном могу сказать, что я не сторонник останавливаться если не опыта и далее как завещал вождь народов комсомолу. Относительно времени, сил и нервов, то я не тороплюсь, иногда даже могу поставить на паузу чтоб вернуться с новыми. Я 3-й год на самоизоляции и занимаюсь всем этим не только из-за того что нравится, а чтоб занять время, силы и нервы.

Ваши сообщения автоматически объединены: 12.06.2023

В старые добрые времена, когда у меня не было шестереночных фрез, резал шестеренки методом, описанными здесь и здесь.

Первый метод посложнее, для изготовления фрезы нужен токарник, но делает шестеренки с почти точной геометрией. Здесь описана теория.


Второй попроще, но и геометрия шестеренок особой точностью не страдает.

Видел изготовление шестерни для червячной передачи с метрическим шагом с помощью метчика. Как вариант!
Смотрел вчера на развертку. Правда я свои трогать не стану (почти муха не сидела), а на производствах полно б/у и поломанных, даже на приемках попадались. Первое, о чем я подумал увидев развертку, это сделать фрезу для "Т-пазов" Тема конечно интересная, но она пока подождёт.



[vvv1234]

Видел изготовление шестерни для червячной передачи с метрическим шагом с помощью метчика. Как вариант!

Если геометрическая точность энволюты, которая определяет плавность хода и силу сцепления шестеренок, пофигу - можно и метчиком. В простых и ненапряженных механизмах будет работать



[Efenia]

Я 3-й год на самоизоляции и занимаюсь всем этим не только из-за того что нравится, а чтоб занять время, силы и нервы

Везёт, у меня и станочный парк в гараже есть,любительский конечно, но есть, и небольшой опыт имеется, и желание с этим позаниматься, не хватает только времени. Иногда как придумаешь чем руки занять, так как подумаешь: сколько на это времени потребуется, так и все желание сразу куда то улетучивается, и лезешь во всякие там Али , Озоны, Яндексы для покупки уже готового продукта.



[УДАЛЕННЫЙ 6898]

Везёт, у меня и станочный парк в гараже есть,любительский конечно, но есть, и небольшой опыт имеется, и желание с этим позаниматься, не хватает только времени. Иногда как придумаешь чем руки занять, так как подумаешь: сколько на это времени потребуется, так и все желание сразу куда то улетучивается, и лезешь во всякие там Али , Озоны, Яндексы для покупки уже готового продукта.

Я бы за всё это время много чего смог бы сделать, да матушка слегла. Свои промышленные станки держу в цеху у зятя, думал также, что он на них что то будет делать для своих станков, которые он собирает. в итоге без дела стоят. Ему проще на своем чпу комплектующие пилить. Во думаю токарный и муфельную печь домой перевести, а фрезерный со всей оснасткой продать и купить по меньше. В цех без своих колёс 3 часа на дорогу туда - сюда. Час на дела. В течении дня нужно поесть приготовить, накормить, туалет и т.п. Плюсом перманентный ремонт в квартире, а сейчас еще и дача. Когда плохая погода ваще ни куда ехать не надо. Так, рядышком по магазинам за продуктами пробежишься и твори чего хочешь!
Болезнь с интернет магазинами прошла как 3018 купил и теперь только по надобности. Когда ничего не было были мечтания и денежку откладывал, а когда есть на чем чего делать то не грех самому на своем что то сделать не прося ни кого.
Шас сидю жду как пруток привезут для новой оправки.



[Robinson1957]

Иногда как придумаешь чем руки занять, так как подумаешь: сколько на это времени потребуется, так и все желание сразу куда то улетучивается, и лезешь во всякие там Али , Озоны, Яндексы для покупки уже готового продукта.

Все верно, ждать да догонять, самое бесполезное, в смысле затраченного времени, занятие. А если ещё и расходное, в смысле финансов, бесперспективное. Если есть возможность сделать самому, без затрат, так еще и время ожидания можно экономить.



[УДАЛЕННЫЙ 6898]

Все верно, ждать да догонять, самое бесполезное, в смысле затраченного времени, занятие. А если ещё и расходное, в смысле финансов, бесперспективное. Если есть возможность сделать самому, без затрат, так еще и время ожидания можно экономить.

Ждать тоже не люблю, но стараюсь, чтоб в ожидании делалось что нибудь еще. Пока ждал электронику, занялся железками и т.д.

Батя покойный по внешнему виду стали различал, где напильником царапнет, А я в молодость другим занимался и не научился. Вот! пруток принесли и теперь будет чем заняться. Тут и расточной резец, в том числе для проточки зубов и поршенёк для пневмоштихеля. Попробовал надфилем пильнуть. Достаточно твердый пруток. Срез от болгарки ровный, как шлифованный.



[УДАЛЕННЫЙ 6898]

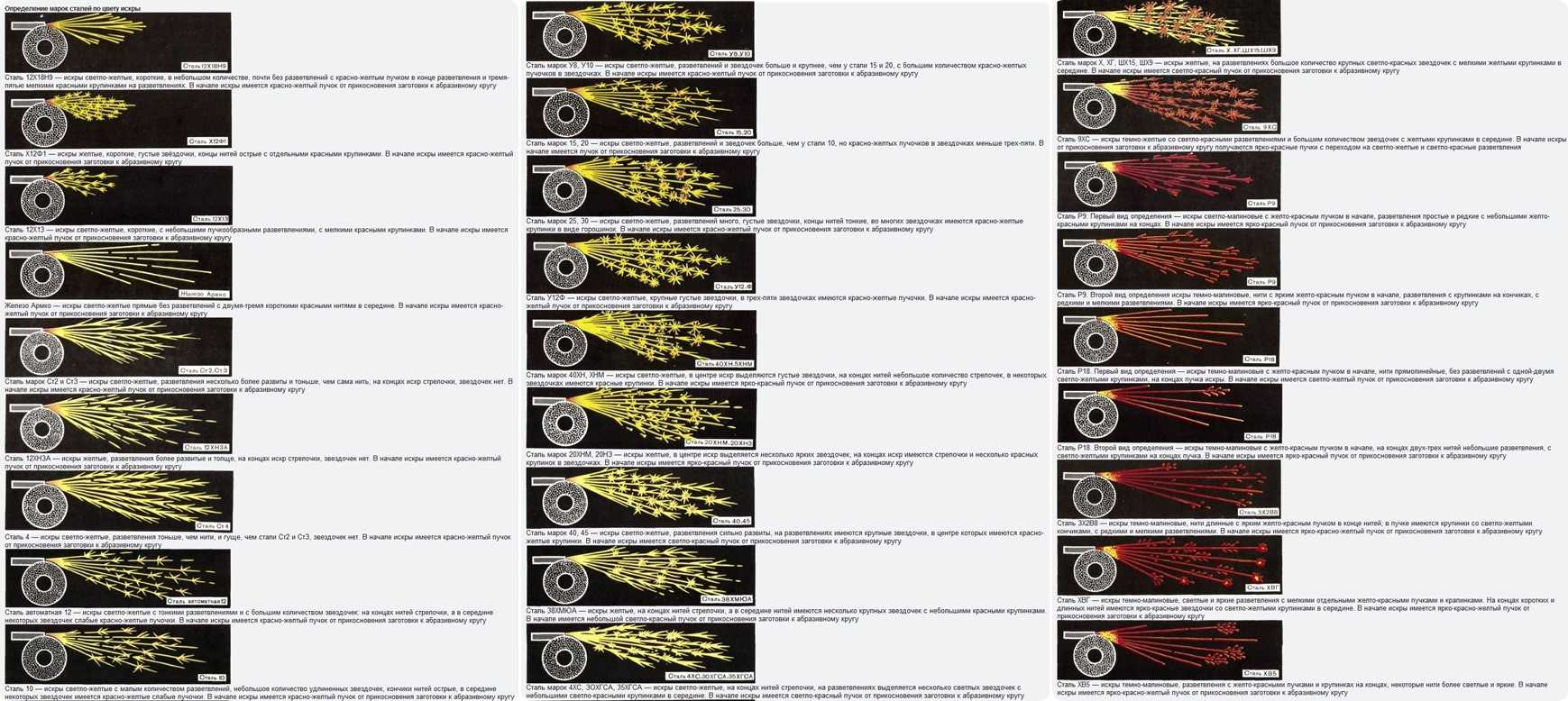

Вот табличка попалась интересная. Правда тут текст мелковатый, картинку надо открывать в отдельной вкладке и увеличивать

Григорьев С.П., Григорьев В.С. Практика координатно-расточных и фрезерных работ. Учеб. пособие для токарей, токарей-расточников и фрезеровщиков. М., Машиностроение, 1980 (djvu)
Про марки сталей стр. 213. А по шестеренкам 170 стр. Мне книга понравилась

Люди пишут, что если уронить пруток на бетон и он звенит, то его скорее можно калить: "19 лет отработал токарем, кромме самокала, марганцовки, титана другую сталь х.. отличишь, я уже где-то писал тут про звук, если всё порублено по метру, только на звук все отличают, бросаешь на пол бетонный, и слушаешь, чем звонче, тем крепче, ст. 30 как говно падает, ни хрена не звенит, чем крепче, тем звонче, значит калится!"
