ВОПРОС Плавают обороты шпинделя LD42WS-250W даже на х.х

[GooBlin]

Люди, подскажите почему могут плавать обороты шпинделя LD42WS-250W ?? Причем не стабильно +100 - 200 произвольно, даже на х.х. Слышно на слух. Под нагрузкой падают еще сильнее при увеличении нагрузки на валу до 7000?? Блок питания 24в 16а драйвер LD-WS4810 все подключено согласно схемы еще продавцом....

Вот видео что и как...



[vvv1234]

Электроника это наука о контактах...

В студенческие времена читал нам лекции один из основателей советской электроники, лет 80 ему было. И он не раз повторял: "Мальчики и девочки, электроника - наука неточная. Поэтому не удивляйтесь, если теория вам предсказывает одно, а на практике получается совсем другое".

оффтоп



[Бор33]

В студенческие времена читал нам лекции один из основателей советской электроники, лет 80 ему было. И он не раз повторял: "Мальчики и девочки, электроника - наука неточная. Поэтому не удивляйтесь, если теория вам предсказывает одно, а на практике получается совсем другое".

оффтоп

Это он верно подметил. Транзисторы КТ315 в буквенном обозначении имели чуть ли не весь алфавит...такой разброс параметров.



[Robinson1957]

Транзисторы КТ315 в буквенном обозначении имели чуть ли не весь алфавит...такой разброс параметров.

Зато бил все рекорды по массовости, как применения, так и ноготеряния. При ремонтах в первую очередь проверялось не отвалились ли ноги.



[GooBlin]

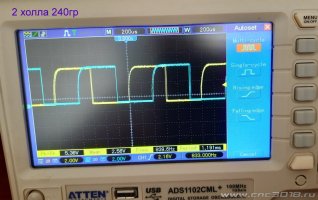

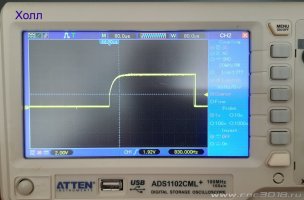

Ушел в отпуск, появилось время глянуть осциллом сигналы на холлах-никакого криминала не увидел.Чистенькие. ровненькие сигналы. Глянул еще на одноименных выводах на мотор... Эт жесть. В связи с чем вопрос: Жесть это или так и нада??



[Robinson1957]

Жесть это или так и нада??

На нижних ключах всё нормально, 120° сдвиг в порядке, на верхних ключах шум это ШИМ, обратная связь по току, правда работает не в полной мере, диапазон коэффициента заполнения неширокий, всего 30 - 80%, при 24В



[vvv1234]

на верхних ключах шум это ШИМ, обратная связь по току

А ты не пробовал драйвер с обратной связью по оборотам? Где-то видел такую схему.



[Сукин кот®]

Зачем там обратная связь? Бесколлекторный мотор работает предельно просто. Генератор вырабатывает частоту, с которой будет вращаться ротор. Затем этот сигнал распределяется на три фазы со смещением 120 град. и усиливается - обычные полевики с нагрузкой в виде обмоток. Если задающий генератор кварцован или имеет синхронизацию с сетью переменного тока, обороты будут стабильны. Если собран на таймере 555 с RC-цепочкой, все будет гулять, как хвост под блудной кошкой. Особенно с дешевой комплектухой.



[vvv1234]

Зачем там обратная связь?

Для того, чтобы обороты при изменении нагрузки не менялись.



[Сукин кот®]

Да не могут они меняться. Совсем не могут, если схемотехника правильная.



[Robinson1957]

А ты не пробовал драйвер с обратной связью по оборотам? Где-то видел такую схему.

В смысле ввести отрицательную обратную связь в управляющий сигнал от оборотов? не могу сказать что полноценный, но хотя бы некое подобие PID?
Нет, к сожалению руки не дошли. Да и на больших оборотах просадка не сильная, не мешает, а на малых не думаю, что будет смысл, инерция двигателя слишком мала, да и работа на малых оборотах достаточно редка.

Зачем там обратная связь? Бесколлекторный мотор работает предельно просто. Генератор вырабатывает частоту, с которой будет вращаться ротор. Затем этот сигнал распределяется на три фазы со смещением 120 град. и усиливается - обычные полевики с нагрузкой в виде обмоток. Если задающий генератор кварцован или имеет синхронизацию с сетью переменного тока, обороты будут стабильны. Если собран на таймере 555 с RC-цепочкой, все будет гулять, как хвост под блудной кошкой. Особенно с дешевой комплектухой.

К сожалению не знаю ни одного BLDC драйвера работающего таким образом, это не частотники, где частота фиксированна. В BLDC работа больше похожа на автогенератор: подан ток в обмотку-ротор повернулся отключил датчик-перещел на другую фазу и т.д. В зависимости от питающего напряжения меняется время отработки процессов и соответственно оборотов.



[Сукин кот®]

ни одного BLDC драйвера работающего таким образом

Ясно. Я свои разрабатываю и делаю сам, поэтому использую схемотехнику на кварцованном МК.



[Robinson1957]

Ясно. Я свои разрабатываю и делаю сам, поэтому использую схемотехнику на кварцованном МК.

Тогда тебе придется вводить таки обратную связь на ШИМ в зависимости от положения ротора, так называемый векторный способ регулирования, без этого двиг будет жрать ток как не в себя и что плохо будет момент перемагничивания на малых оборотах, т.е. реветь будет и это факт.



[vvv1234]

да и работа на малых оборотах достаточно редка.

Графики обороты-момент для LD42WS-250W не попадались?



[Robinson1957]

Графики обороты-момент для LD42WS-250W не попадались?

Да откуда? Даташита на этот двиг даже не встречал, а уж зависимость момента от оборотов, тут ещё и от конкретного драйвера зависит, даже не от типа (с Холаами или бесХолловый), а от контроллера, по разному справляются с задачей. И на JY01 свет клином не сошёлся, и на AtMega8(328) лепят и даже есть MC33035DW вкупе с MC33039, на разнополярных MOSFETах



[vvv1234]

Да откуда?

А вдруг на каком-нибудь китайском сайте накопал?

оффтоп
