ВОПРОС cnc 3018 непонятки с лазером

[Николай _я]

Всем привет, это мой первый пост, сильно не пинайте. Толи лыжи у меня не едут, то ли я того уже с этим станком( этот чудик меня явно доведет до дурки)
Итак есть сnc3018pro, плата на нем черная, с тайпси, на GD32. ( Производителя не знаю, нет надписи).прошивка grbl1.1f, если верить софту.лазер на 2, 5 мощность) оттенки не получается делать, есть подозрение, что либо плата голову делает, либо сам лазер ( после того как почитал про ttl и pwm, закралось подозрение, что собака где то тут порылась) . Решил не париться, заказать лазер Есть лазер пришел, сейчас на нем lt-20-w-a. 20ватт соответственно, но проблема не ушла, все тоже самое.
Софт laser grbl v7.11.0
с момента покупки так и не смог ничего нормально нарисовать?
Теперь суть проблемы. При попытке рисунка фото пережигает все люто. Тестовые рисунки из проги более менее рисует. Как это побороть?
Тест только что сделал, но как его правильно читать не понял. И вот ещё что смутило. Заготовка была нормально закреплена, но как будто бы сместилась в процессе.

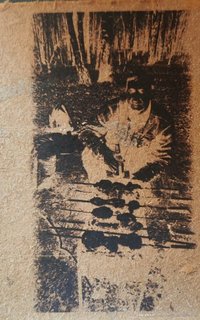

в файле фото 2 я прикрепил какой треш при выводе фото идет



[Sany-sch]

есть подозрение, что либо плата голову делает, либо сам лазер

Скорее всего вы не разобрались что и как делать.
Дайте скрины настроек прошивки и скрины настроек при вставлении фото.



[Alexmit]

Есть лазер пришел, сейчас на нем lt-20-w-a. 20ватт соответственно, но проблема не ушла, все тоже самое.

Лазер для начала очень мощный. И вам надо его откалибровать, что-бы знать режимы на каких работать.
Надо повышать скорость. А вот на сколько это получится на винтах - вопрос.
Может эти темы помогут:

Про ШИМ и пределы S для лазера | Page 5 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

Настроить лазер 5.5Вт на выжигание фото | Page 6 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[Николай _я]

Лазер для начала очень мощный. И вам надо его откалибровать, что-бы знать режимы на каких работать.
Надо повышать скорость. А вот на сколько это получится на винтах - вопрос.
Может эти темы помогут:

Про ШИМ и пределы S для лазера | Page 5 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

Настроить лазер 5.5Вт на выжигание фото | Page 6 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru

так в том и проблема, до этого штатный на2,5 вата лазер стоял, ровно тоже самое было с настройками м3 м4 играл, тоже не было итога



[demyuri]

с настройками м3 м4 играл, тоже не было итога

С другими настройками играли?
Не пойму, к каждому надо пытки с пристрастием применять, чтобы выведать $$, настройки прожига, как подключено,....? Или все темы без подробностей сразу в гадальню переносить?



[Иван Шмит]

вот же диапазон который можно использовать, а лучше прогнать повторный тест в этих рамках и выбрать уже более точно.

Лишь бы станок справлялся на таких скоростях таскать



[Alexmit]

Лишь бы станок справлялся на таких скоростях таскать

Ага.
Только для lt-20-w-a надо в районе F4000. Это по фанере.

ровно тоже самое было с настройками м3 м4 играл, тоже не было итога

Настройки, они со знаком $ (справочник здесь https://cnc3018.ru/ewr-carta/ss/)
И в данном случае интересуют:
$30=255
$31=0
$32=1
А так же:
$110=4000.000
$111=4000.000
$120=300.000
$121=300.000

Обязательно проверить работу выхода контроллера на наличие ШИМ и его правильную работу. (осциллограф или светодиод в помощь)



[Николай _я]

Ага.
Только для lt-20-w-a надо в районе F4000. Это по фанере.


Настройки, они со знаком $ (справочник здесь https://cnc3018.ru/ewr-carta/ss/)
И в данном случае интересуют:
$30=255
$31=0
$32=1
А так же:
$110=4000.000
$111=4000.000
$120=300.000
$121=300.000

Обязательно проверить работу выхода контроллера на наличие ШИМ и его правильную работу. (осциллограф или светодиод в помощь)

$0	Step pulse time	10	microseconds	Sets time length per step. Minimum 3usec.
$1	Step idle delay	25	milliseconds	Sets a short hold delay when stopping to let dynamics settle before disabling steppers. Value 255 keeps motors enabled with no delay.
$2	Step pulse invert	0	mask	Inverts the step signal. Set axis bit to invert (00000ZYX).
$3	Step direction invert	6	mask	Inverts the direction signal. Set axis bit to invert (00000ZYX).
$4	Invert step enable pin	0	boolean	Inverts the stepper driver enable pin signal.
$5	Invert limit pins	0	boolean	Inverts the all of the limit input pins.
$6	Invert probe pin	0	boolean	Inverts the probe input pin signal.
$10	Status report options	1	mask	Alters data included in status reports.
$11	Junction deviation	0.010	millimeters	Sets how fast Grbl travels through consecutive motions. Lower value slows it down.
$12	Arc tolerance	0.002	millimeters	Sets the G2 and G3 arc tracing accuracy based on radial error. Beware: A very small value may effect performance.
$13	Report in inches	0	boolean	Enables inch units when returning any position and rate value that is not a settings value.
$20	Soft limits enable	0	boolean	Enables soft limits checks within machine travel and sets alarm when exceeded. Requires homing.
$21	Hard limits enable	1	boolean	Enables hard limits. Immediately halts motion and throws an alarm when switch is triggered.
$22	Homing cycle enable	1	boolean	Enables homing cycle. Requires limit switches on all axes.
$23	Homing direction invert	7	mask	Homing searches for a switch in the positive direction. Set axis bit (00000ZYX) to search in negative direction.
$24	Homing locate feed rate	25.000	mm/min	Feed rate to slowly engage limit switch to determine its location accurately.
$25	Homing search seek rate	500.000	mm/min	Seek rate to quickly find the limit switch before the slower locating phase.
$26	Homing switch debounce delay	250	milliseconds	Sets a short delay between phases of homing cycle to let a switch debounce.
$27	Homing switch pull-off distance	2.000	millimeters	Retract distance after triggering switch to disengage it. Homing will fail if switch isn't cleared.
$30	Maximum spindle speed	1000	RPM	Maximum spindle speed. Sets PWM to 100% duty cycle.
$31	Minimum spindle speed	0	RPM	Minimum spindle speed. Sets PWM to 0.4% or lowest duty cycle.
$32	Laser-mode enable	1	boolean	Enables laser mode. Consecutive G1/2/3 commands will not halt when spindle speed is changed.
$33		0

$34		0
$35		0
$36		0
$37		0
$38		10
$39		0
$100	X-axis travel resolution	800.000	step/mm	X-axis travel resolution in steps per millimeter.
$101	Y-axis travel resolution	800.000	step/mm	Y-axis travel resolution in steps per millimeter.
$102	Z-axis travel resolution	800.000	step/mm	Z-axis travel resolution in steps per millimeter.
$110	X-axis maximum rate	2000.000	mm/min	X-axis maximum rate. Used as G0 rapid rate.
$111	Y-axis maximum rate	2000.000	mm/min	Y-axis maximum rate. Used as G0 rapid rate.
$112	Z-axis maximum rate	100.000	mm/min	Z-axis maximum rate. Used as G0 rapid rate.
$120	X-axis acceleration	20.000	mm/sec^2	X-axis acceleration. Used for motion planning to not exceed motor torque and lose steps.
$121	Y-axis acceleration	20.000	mm/sec^2	Y-axis acceleration. Used for motion planning to not exceed motor torque and lose steps.
$122	Z-axis acceleration	20.000	mm/sec^2	Z-axis acceleration. Used for motion planning to not exceed motor torque and lose steps.
$130	X-axis maximum travel	500.000	millimeters	Maximum X-axis travel distance from homing switch. Determines valid machine space for soft-limits and homing search distances.
$131	Y-axis maximum travel	500.000	millimeters	Maximum Y-axis travel distance from homing switch. Determines valid machine space for soft-limits and homing search distances.
$132	Z-axis maximum travel	200.000	millimeters	Maximum Z-axis travel distance from homing switch. Determines valid machine space for soft-limits and homing search distances.

сейчас вот так показывает



[Николай _я]

попробую установить параметры, что выше рекомендовали, после тестов отпишусь
сильно на меня не ругайтесь, пожалуйста, я только учусь



[Alexmit]

попробую установить параметры, что выше рекомендовали,

Имеет смысл поправить $30 (только не забыть и в laser grbl использовать это же значение).
И увеличить ускорение $120, $121. Скорость поднять может не получиться, механика не даст.
Использовать команду M4.



[Иван Шмит]

Имеет смысл поправить $30 (только не забыть и в laser grbl использовать это же значение).

а в чём будет практическая польза от 255 в сравнении с 1000?
это же постоянно высчитывать потом...



[Alexmit]

это же постоянно высчитывать потом...

Что высчитывать?
В laser grbl задал пределы, он сам всё посчитает. А для тестов 255 как раз удобнее. Ибо контроллеру даётся точное значение которое надо установить.



[Иван Шмит]

Что высчитывать?
В laser grbl задал пределы, он сам всё посчитает. А для тестов 255 как раз удобнее. Ибо контроллеру даётся точное значение которое надо установить.

Ну в лазер грбл мы же вводим истинные значения S.
В скобках он там посчитает конечно. А если потом пользоваться другим софтом то надо будет где то в уме держать калькулятор что например 50% это s127

ПС
посмотрел характеристики на модуль в теме, там 4вт оптики. Что-то действительно странно что мало получилось градации в первом тесте. (я сначала подумал что 20)



[Sany-sch]

странно что мало получилось градации в первом тесте

С М3 и таким разгоном всё будет чёрным. Нам же настройки выжигания так и не показали.



[demyuri]

попробую установить параметры, что выше рекомендовали,

Попробуйте показать настройки, с которыми выжигали. Ещё в посте #2 вам об этом сказали, а воз и ныне там. Отправлю к гадалкам, чтобы нервы не трепать!
