ПОМОГИТЕ Дармидонт. Мои непонятки.

[Дармидонт]

Спасибо, что мучаетесь со мной. Буду курить мануал, пока саму плату не спалил

Что то мне подсказывает , что меня тоже всё это ожидает , на днях плата придёт , спрашивайте больше у знающих! , мне чтоб второй раз не ворошить тему



[demyuri]

так ткните носом

Тыкаю носом:

https://cnc3018.ru/threads/andrey.2736/post-42518

"чё не так делаю"?

Не читаете, не изучаете.



[Vlad-I-Mir]

.....ткните носом , "чё не так делаю"?

....В первую очередь Вам нужно добиться любого движения по осям в ручном режиме.......

Выключите питание станка полностью и проверьте, обе обмотки ШД имеют связь с платой или нет, на самом разъеме...

Схема в помощь

Можно не отключая проводов на самой плате проверить сопротивление обеих обмоток....
Выводы 1А-1В и 2А-2В, должно быть 1,5 - 5 Ом, приблизительно так...



[demyuri]

провода перекинул , в покое гула нет , при попытке перемещения (в любом направлении) , шаговый дребезжит , но ничего не едет.

Концы одной из обмоток местами поменяйте.

время, потраченное на исправление, превышает время, затраченное на изучение.

оффтоп



[Дармидонт]

Выключите питание станка полностью и проверьте, обе обмотки ШД имеют связь с платой или нет, на самом разъеме...

Схема в помощь

Можно не отключая проводов на самой плате проверить сопротивление обеих обмоток....
Выводы 1А-1В и 2А-2В, должно быть 1,5 - 5 Ом, приблизительно так...

движения по осям добился, тока свистят шаговые

Ваши сообщения автоматически объединены: Вчера в 17:01

А покрутить "винты" руками пробовали? Какое значение $1?


Похоже, что вначале соединено было правильно. А теперь напутали.

вернул всё обратно



[Vlad-I-Mir]

движения по осям добился, тока свистят шаговые

Ваши сообщения автоматически объединены: Вчера в 17:01

вернул всё обратно

Фото платы ещё раз можно?
/как стоят переключатели шагов/



[Дармидонт]

Фото платы ещё раз можно?
/как стоят переключатели шагов/



[Vlad-I-Mir]

1/16, так и осталось....
Надеюсь мануал по программе управления имеется?
Нужно выполнить пункт 12 для точных перемещений по каждой оси отдельно. Делать несколько раз, пока не будет удовлетворительный результат...
Начинайте с небольших цифр, скажем 10 мм перемещения и подачу 500 ставить....

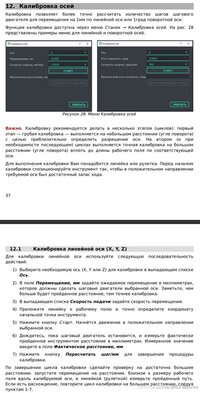

Калибровка

Вообще то если всё делать по руководству (на контроллер и программу управления), то не должно быть непоняток, там всё расписано подробно, что и как....
/главное, всё делать по порядку/



[Бор33]

Нужно выполнить пункт 10 для точных перемещений по каждой оси отдельно

В последней версии Визуализаторв 2.1 калибровка осей это пункт 12. Пункт 10 был в версии 1.1.



[Vlad-I-Mir]

....вернул всё обратно

Как успехи?

В последней версии Визуализаторв 2.1 калибровка осей это пункт 12. Пункт 10 был в версии 1.1.

Спасибо, исправил....



[Дармидонт]

1/16, так и осталось....
Надеюсь мануал по программе управления имеется?
Нужно выполнить пункт 10 для точных перемещений по каждой оси отдельно. Делать несколько раз, пока не будет удовлетворительный результат...
Начинайте с небольших цифр, скажем 10 мм перемещения и подачу 500 ставить....

Калибровка

Посмотреть вложение 61489

Вообще то если всё делать по руководству (на контроллер и программу управления), то не должно быть непоняток, там всё расписано подробно, что и как....
/главное, всё делать по порядку/

спасибо за советы, будем грызть гранит науки, меньше писать, больше читать, жаль работаю командировками-"уехал не знал, а приехал ваще всё забыл"



[Alexmit]

движения по осям добился, тока свистят шаговые

Только при движении? Или и при стоянке тоже?
Если и при стоянке, то это вам сигнал, что через ШД течёт ток, смотрите за нагревом и не оставляйте включенным станок без работы.



[Бор33]

спасибо за советы, будем грызть гранит науки, меньше писать, больше читать, жаль работаю командировками-"уехал не знал, а приехал ваще всё забыл"

Главное желание, все остальное ерунда...не так суров этот гранит науки.



[Дармидонт]

Только при движении? Или и при стоянке тоже?
Если и при стоянке, то это вам сигнал, что через ШД течёт ток, смотрите за нагревом и не оставляйте включенным станок без работы.

пищат и при стоянке, проверил каждую ось по отдельности-в некоторых местах (при проходе от края до края) писк пропадает



[Vlad-I-Mir]

пищат и при стоянке, проверил каждую ось по отдельности-в некоторых местах (при проходе от края до края) писк пропадает

ХЗ.... Может такое качество ШД?
Попробуйте поменять шаг на 1/8 или 1/4....
Будут пищать тоже или нет?
/только питание не забывайте выключать перед любым вмешательством/



[Robinson1957]

ХЗ.... Может такое качество Ш

Скорее, драйвера, свистеть может внутренний ШИМ, если неправильная частота, а ее изменить невозможно, да и зеленые драйвера, это могут быть и не совсем А4988.
