ВОПРОС Модернизация оси Z. Покритикуйте мои наброски

[Earnest]

Приветствую!
Прежде чем я начал тратить деньги на закупку комплектующих, гляньте, нет ли в моих набросках каких-либо ошибок. Хочу постепенно модернизировать свой станочек и решил начать с оси Z. Оси X и Y пока не трогаю, буду есть слона по кусочку.
Задача станка резать печатные платы и, возможно, панели из листового материала. Сейчас у меня получается делать платы с шириной дорожки 0,4мм и таким же просветом между дорожками. Но хочется лучшего.
Буду благодарен знающим людям за конструктивную критику.
Отвечу на вопросы, если по рисункам что-то будет не понятно. Спасибо.



[vvv1234]

Буду благодарен знающим людям за конструктивную критику.

Судя по пропорциям, длина Z-ШД ~30-35мм? Я бы порекомендовал ШД помощнее, с моментом ~40, у них длина ~ 47mm



[Alexmit]

Буду благодарен знающим людям за конструктивную критику.

Или сразу планируйте рельсы по оси X,
или "укорачивайте" ось X.

Downgrade 3018 и другие переделки. | Page 2 | ФОРУМ О СТАНКАХ CNC 3018

ФОРУМ О СТАНКАХ CNC 3018

cnc3018.ru



[Игырь]

Т.к. муфту на ШД разъемная, нужно предусмотреть опору вала на радиально упорном (-ых) подшипнике. Я бы его расположил сверху, придется поднимать двигатель с муфтой, а под муфтой радиально упорный подшипник. Внизу , просто радиальный подшипник, чтоб не болтался конец винта.

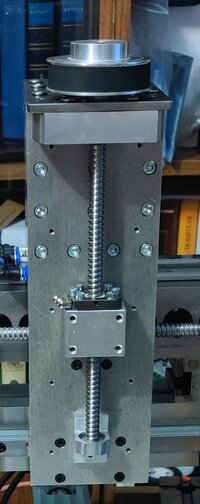

У меня правда привод идет ремённый. Сверху прямоугольная деталь, там находится радиально упорный подшипник 3200-2RS. Внизу винт держит обычный радиальный подшипник в самодельном кронштейне. Не скрадывает место под под осью Z. Не много фоток моего станка можно глянуть ТУТ.



[Robinson1957]

буду есть слона по кусочку.

Слон то, аккурат, комплектный, а передека сопрягаемых узлов, таки, желательна комплексная. ОсьY может и подождать, а вот Х и Z, чтобы не возникло конструктивных казусов, лучше проектировать комплексно. Поверьте несогласовки вылезут и не один раз. Непонятен пока одинмомент. В качестве базовой детали, у вас U профиль 2080? Или просто стойки из 2040?



[ospkant]

Приветствую!
Прежде чем я начал тратить деньги на закупку комплектующих, гляньте, нет ли в моих набросках каких-либо ошибок. Хочу постепенно модернизировать свой станочек и решил начать с оси Z. Оси X и Y пока не трогаю, буду есть слона по кусочку.
Задача станка резать печатные платы и, возможно, панели из листового материала. Сейчас у меня получается делать платы с шириной дорожки 0,4мм и таким же просветом между дорожками. Но хочется лучшего.
Буду благодарен знающим людям за конструктивную критику.
Отвечу на вопросы, если по рисункам что-то будет не понятно. Спасибо.

Делал я похожее на Ваше решение, только сразу по X на рельсах и применял ШВП... Работает уже больше года без нареканий. Из такого профиля с СобериЗавод. Чертежи для фрезеровки еще остались И еще, чем сразу на каретку Z вешать линейные подшипники с держателем, лучше переходную пластину сделать (переход на Z ось), если захотите на рельсы в будущем модернизировать ось X - в пластине новые отверстия сделаете под каретки и всё. Потеря по Y порядка 8мм, что не особо существенно.



[AlStudio]

Потеря по Y порядка 8мм, что не особо существенно.

Эх, кто из нас не пытался "перевернуть Землю"

оффтоп

Я хотел, наоборот, минимизировать вылет по У



[Earnest]

Большое спасибо всем откликнувшимся.

Уважаемый Валерий, шаговый двигатель нарисован такой, который установлен в моём станочке. Я думал со временем купить с моторчик бОльшим моментом, но менять рисунок не стал -- установочные размеры у них одинаковы, поставлю тот, который будет. Спасибо за замечание.

Да, тёзка, замена направляющих по X планируется, но следующим этапом. Наверное это будут валы на опоре. Переделки уже готового узла оси Z не будет, просто вместо подшипников под цилиндрические направляющие, поставлю под SBR12. Максимум -- заменю заднюю планку.

Спасибо, Игырь. Думал схалявить и поставить только один упорный подшипник, снизу. Подумаю над вашим советом.

Владимир Александрович, вы совершенно правы, проектировать я буду комплексно, а делать постепенно. Да, конструкцию по моим наброскам понять сложно, это я увидел когда уже опубликовал скриншоты. Когда крутишь модель в 3D вроде всё понятно, а вот в плоской картинке теряешься среди линий. Я сейчас прикреплю вид сверху без верхней крышки. Так будет, наверное, лучше видно.

Сергей Павлович вашу тему я с интересом прочитал. Прежде чем написать, я два месяца читал форум и почерпнул много полезного. Спасибо.

И ваше решение, Александр я изучу. Спасибо.



[Бор33]

Ерунда полная. Рисунки из кубиков и квадратиков. Ни каких проработок как крепить, как регулировать. И что здесь обсуждать...фигурку из кубиков?



[Earnest]

Ерунда полная. Рисунки из кубиков и квадратиков. Ни каких проработок как крепить, как регулировать. И что здесь обсуждать...фигурку из кубиков?

Спасибо за мнение.



[Бор33]

Спасибо за мнение.

Нет ну право же. Меня к примеру интересует как крепятся линейные подшипники к держателю шпинделя. Сборочный чертеж, с размерами, допусками, крепежом, последовательностью сборки и регулировки. А кубиками можно и космический корабль для полета к Марсу нарисовать...как в пионерском кружке. Кубиками можно соединить несоединимое , впихнуть не впихуемое, скомпоновать не собираемое. У вас дизайнерское решение, но не инженерное, но не все что рисуют художники можно сделать. ИМХО



[Earnest]

Да, это не проработанная техдокументация, это концепция, из которой вырастут чертежи. Я выложил свои наскальные рисунки чтоб знающие люди ткнули мне в ошибки, которые я, начинающий, не вижу, ещё на этапе эскизов. И многие участники форума так и сделали, за что им большое спасибо.

А как крепятся подшипники... На словах, если по моим крокам непонятно. Начиная с задней плоскости. Панель 5мм с отверстиями, к через которые крепятся винтами М5 DIN912 линейные подшипники оси X. Вплотную к этой пластине установлена такая же пластина, к которой винтами M5 посредством пазовых сухарей крепятся два отрезка профиля 20x20. В пластинах сделаны отверстия под головки винтов противоположной пластины так, чтоб они могли соединиться и головки пошли в предназначенные для них отверстия. Скреплены пластины четырьмя болтами М6. Понимаю, обычно берут пластину Д16 10мм и выфрезеровывают углубления под винты, но я исхожу из своих возможностей. Мой станочек дюраль пока не умеет. Приходится обходиться ножовкой и напильником.

А сборочный чертёж будет. Потом.



[Efenia]

Приветствую!
Прежде чем я начал тратить деньги на закупку комплектующих, гляньте, нет ли в моих набросках каких-либо ошибок. Хочу постепенно модернизировать свой станочек и решил начать с оси Z. Оси X и Y пока не трогаю, буду есть слона по кусочку.
Задача станка резать печатные платы и, возможно, панели из листового материала. Сейчас у меня получается делать платы с шириной дорожки 0,4мм и таким же просветом между дорожками. Но хочется лучшего.
Буду благодарен знающим людям за конструктивную критику.
Отвечу на вопросы, если по рисункам что-то будет не понятно. Спасибо.

Все хорошо и красиво, вопрос только можно? Вы переводите ось Z на MGN, оставляя ось Х на валах стоковых? Ладно если валы 16мм диаметром , но если 10мм диаметром, то не вижу большого смысла в данной затее. Поймите, вы можете сколько угодно улучшать одну ось, но оставив без внимания остальные, не намного лучше в результате получится.



[Earnest]

Спасибо, Владимир за отзыв. Вы правы, следующим этапом будет переделка оси X. Но пока обсуждаем Z. Менять всё сразу я просто не потяну.



[Earnest]

Для Бориса выкладываю взрыв-схему этого узла. И вид сбоку, так как он немного изменился.
