ВОПРОС ДЛЯ ВАНГИ Не работает программа управления

[temka858]

На 1 и 5 фото сработка концевика по Z.

На другом фото, где сам станок, вот....он отъехал от левого угла, и стол тоже и остановился, а в программе показано,что шпиндель якобы в правом нижнем углу уже.Но он не там,слишком долго крутят движки, медленно, не успевает за программой.



[Vlad-I-Mir]

Какие настройки $$ на данном этапе?



[temka858]

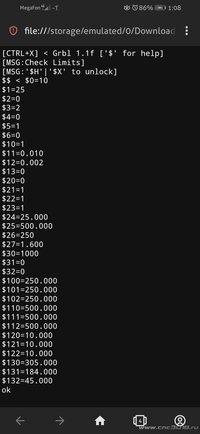

Вот

Ваши сообщения автоматически объединены: 03.02.2023

Вот



[Vlad-I-Mir]

Движения соответствуют по осям? (ДОЛЖНО БЫТЬ ТАК)

.....ДОЛЖНО БЫТЬ ТИПА ТАК.....

Плюс перемещения по осям - это Z в верх, Х в право и Y стол на тебя...



[temka858]

Движения соответствуют по осям?

.....ДОЛЖНО БЫТЬ ТИПА ТАК.....

Да, по управлению из Candle всё корректно работает.



[Vlad-I-Mir]

Если в ручную забить перемещение по Х на 100 мм скажем, отрабатывает?

Ваши сообщения автоматически объединены: 03.02.2023

Должно по программе показать 100 и фреза должна переместится на 100...

Ваши сообщения автоматически объединены: 03.02.2023

Вот

Ваши сообщения автоматически объединены: 03.02.2023

Странные настройки, станок CNC 3018 Pro, если я правильно понял...

Ваши сообщения автоматически объединены: 03.02.2023

У меня CNC 3018 Pro, всё так же, левый верхний угол домашнего положения...
Сохрани свои настройки и попробуй эти вбить...

Новые настройки

$0=10
$1=25
$2=0
$3=0
$4=0
$5=1
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=1
$21=1
$22=1
$23=1
$24=25.000
$25=500.000
$26=250
$27=2.000
$30=10000
$31=0
$32=0
$100=400.000
$101=400.000
$102=400.000
$110=1500.000
$111=1500.000
$112=1500.000
$120=100.000
$121=100.000
$122=100.000
$130=270.000
$131=170.000
$132=35.000

...Концевики точно в замкнутом положении, проверял.

Замкнуты постоянно? При нажатии - размыкаются... Так?



[temka858]

Вот что получилось

0 new items by ÐÑÑÑм СлепÑов

photos.app.goo.gl

Ваши сообщения автоматически объединены: 03.02.2023

Если в ручную забить перемещение по Х на 100 мм скажем, отрабатывает?

Ваши сообщения автоматически объединены: 03.02.2023

Должно по программе показать 100 и фреза должна переместится на 100...

Ваши сообщения автоматически объединены: 03.02.2023

Странные настройки, станок CNC 3018 Pro, если я правильно понял...

Ваши сообщения автоматически объединены: 03.02.2023

У меня CNC 3018 Pro, всё так же, левый верхний угол домашнего положения...
Сохрани свои настройки и попробуй эти вбить...

Новые настройки

$0=10
$1=25
$2=0
$3=0
$4=0
$5=1
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=1
$21=1
$22=1
$23=1
$24=25.000
$25=500.000
$26=250
$27=2.000
$30=10000
$31=0
$32=0
$100=400.000
$101=400.000
$102=400.000
$110=1500.000
$111=1500.000
$112=1500.000
$120=100.000
$121=100.000
$122=100.000
$130=270.000
$131=170.000
$132=35.000

Замкнуты постоянно? При нажатии - размыкаются... Так?

Всё верно, замкнуты постоянно.



[Vlad-I-Mir]

Вот что получилось

0 new items by ÐÑÑÑм СлепÑов

photos.app.goo.gl

Ваши сообщения автоматически объединены: 03.02.2023

Всё верно, замкнуты постоянно.

Согласно твоего видео прихожу в очередной раз к мнению, что у тебя не правильно настройки вбиты! Вот как станок отрабатывает с лева в низу (когда смотришь на него), с лева в низу и программа Candle должна отрабатывать рисовать ... И почему у тебя программа на английском? Тебе так легче?

Мои настройки вбивал?

Ваши сообщения автоматически объединены: 03.02.2023

Старайся отвечать на все вопросы, которые задают, а не выборочно...



[temka858]

Согласно твоего видео прихожу в очередной раз к мнению, что у тебя не правильно настройки вбиты! Вот как станок отрабатывает с лева в низу (когда смотришь на него), с лева в низу и программа Candle должна отрабатывать рисовать ... И почему у тебя программа на английском? Тебе так легче?

Мои настройки вбивал?

Ваши сообщения автоматически объединены: 03.02.2023

Старайся отвечать на все вопросы, которые задают, а не выборочно...

Настройки ваши вбивал,ситуация не исправилась,$23=1 у вас, у меня при таком раскладе стол уезжает от меня, т.е назад.

Ваши сообщения автоматически объединены: 03.02.2023

Настройки ваши вбивал,ситуация не исправилась,$23=1 у вас, у меня при таком раскладе стол уезжает от меня, т.е назад.

Согласно твоего видео прихожу в очередной раз к мнению, что у тебя не правильно настройки вбиты! Вот как станок отрабатывает с лева в низу (когда смотришь на него), с лева в низу и программа Candle должна отрабатывать рисовать ... И почему у тебя программа на английском? Тебе так легче?

Мои настройки вбивал?

Ваши сообщения автоматически объединены: 03.02.2023

Старайся отвечать на все вопросы, которые задают, а не выборочно...

Мне без разницы,есть и на русском.К этой с самого начала привык.

Ваши сообщения автоматически объединены: 03.02.2023

Согласно твоего видео прихожу в очередной раз к мнению, что у тебя не правильно настройки вбиты! Вот как станок отрабатывает с лева в низу (когда смотришь на него), с лева в низу и программа Candle должна отрабатывать рисовать ... И почему у тебя программа на английском? Тебе так легче?

Мои настройки вбивал?

Ваши сообщения автоматически объединены: 03.02.2023

Старайся отвечать на все вопросы, которые задают, а не выборочно...

Ваши настройки не подходят мне.



[Vlad-I-Mir]

$3 смотри ещё...

Ваши сообщения автоматически объединены: 03.02.2023

Какая у тебя плата на станке? Фото...



[temka858]

$3 мне хорошо знаком, я с ним тоже боролся,там ось z мозг делает.Она вниз едет, но концевик вверху стоит.Тоже не то.

Ваши сообщения автоматически объединены: 03.02.2023

Плата в кожухе, не видно,не вариант её сейчас скинуть.



[Vlad-I-Mir]

$3 настраиваешь согласно управления с кнопок ручных перемещений, а $23 уже по позиции "HOME"...

Ваши сообщения автоматически объединены: 03.02.2023

Достанешь плату и фото в студию... И посмотришь как стоят перемычки микрошага...



[temka858]

$3 настраиваешь согласно управления с кнопок ручных перемещений, а $23 уже по позиции "HOME"...

Ваши сообщения автоматически объединены: 03.02.2023

Достанешь плату и фото в студию... И посмотришь как стоят перемычки микрошага...

Я так эти параметры и подбирал.



[Vlad-I-Mir]

Всё, я спать...

Ваши сообщения автоматически объединены: 03.02.2023

Завтра фото глянем, точнее уже сегодня...



[Efenia]

Прочитал последние две страницы внимательно, посмотрел картинки, и знаете что смутило, сильно так: почему машинный ноль оси z если он находится сверху, имеет положительное значение? При поиске дома, происходит обнуление машинной координаты оси z , если концевик находится сверху, на который каретка наезжает , то вся обработка должна происходить в отрицательных значениях от машинного нуля, а тут , на картинках , мало того что рабочие и машинные нули одинаковы (в принципе такое возможно), , возможно что и рабочая координата положительная у оси Z , к примеру, если обнуление рабочего нуля от стола велось, но положительный машинный ноль, показывает что, либо обнуление при поиске дома происходит по нижнему концевику оси z , либо станок пытается поднять каретку выше установленного концевика . Я конечно мог и глупость сморозить, сейчас ещё раз картинки посмотрю для уверенности, но это просто, предположение, а не задана ли у вас инверсия оси Z , хотя пишите что при нажатии срелки в верх , ось и едет вверх , а не вниз, вот это мне не совсем понятно, машинный ноль ведёт отсчёт от нижнего концевика(которого наверное и нет) , при срабатывании верхнего.
