ПОМОГИТЕ Ничего не понятно.

[Тишина]

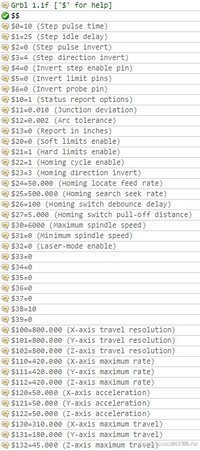

Поставил на станок такую плату LUNYEE GRBL1.1 ССЫЛКА >>
Контроллер GD32F303CCT6. В отличии от классической платы на атмеге считываются дополнительные параметры.

$33=0 // Настройка частоты ШИМ Гц. По умолчанию 5000.
$34=0 // Значение выключенного ШИМ. По умолчанию 0.0
$35=0 // Минимальное значение ШИМ для шпинделя. По умолчанию 0.0
$36=0 // Максимальное значение ШИМ для шпинделя. По умолчанию 100.0
$37=0 // Отключения питания двигателей осей, маска
$38=10 // Количество импульсов энкодера на один оборот для синхронизации шпинделя. 0 - синхронизация отключена
$39=0 // Использование кодировки символов ASCII для команд.

В исходника нашел значение этих параметров. Но, похоже, они не совпадают с прошивкой которая в контроллере.

При обработке в Candle шпиндель включается и выключается как положено. Но в окне визуализации Candle не показывает вращение фрезы. При ручном управлении кнопкой шпиндель включается, а выключается только двойным кликом по кнопке.
Параметр $38 по умолчанию был 10. В конфиге написано что если выставить 0 то синхронизация оборотов будет отключена, но при записи туда 0 повторно считывается 1, т.е. выходит что синхронизация не выключается. В общем вопросов много по этой плате. Возможно ли как-то прошить в неё новую прошивку?



[panov-05]

а у тебя шпиндель с частотником , или что у тебя за шпиндель?



[demyuri]

В исходника нашел значение этих параметров. Но, похоже, они не совпадают с прошивкой которая в контроллере.

Если не путаю, то в лазергрбл можно посмотреть $$ с описанием на английском.
https://cnc3018.ru/threads/vopros-po-lasergbrl.2760/post-66702
Сравните свое описание с найденным и станет понятно, то или не то.



[Тишина]

а у тебя шпиндель с частотником , или что у тебя за шпиндель?

Обычный коллекторный мотор. Подключен к белой клемме платы.

Ваши сообщения автоматически объединены: 20.03.2024

Если не путаю, то в лазергрбл можно посмотреть $$ с описанием на английском.
https://cnc3018.ru/threads/vopros-po-lasergbrl.2760/post-66702
Сравните свое описание с найденным и станет понятно, то или не то.

Посмотрел. Понятней не стало.



[Бор33]

Возможно ли как-то прошить в неё новую прошивку?

Я не буду говорить за саму прошивку для этой платы, фиг ее знает. Просто хотел спросить. Вы представляете себе как какими средствами вы прошьете этот контроллер " новой " Прошивкой. У меня самого контроллер с таким же точно микроконтроллером, но это плата российского производства Inectra и к ней все есть..от прошивок, до прошивальщиков и программ управления. Вот не понимаю, что тянет покупать кота в мешке, при условии, что для вас GRBL на данный момент загадка. И я думаю, что надо не контроллер перепрошивать, а взяться за изучение GRBL, глядишь и прошивать не придется



[Robinson1957]

Я не буду говорить за саму прошивку для этой платы, фиг ее знает. Просто хотел спросить. Вы представляете себе как какими средствами вы прошьете этот контроллер " новой " Прошивкой.

Люди зациклены на парадигме "Если есть непонятки перепрошивка или прояснит или кирпич получишь, тогда хоть понятно, что всё плохо".



[Тишина]

Я не буду говорить за саму прошивку для этой платы, фиг ее знает. Просто хотел спросить. Вы представляете себе как какими средствами вы прошьете этот контроллер " новой " Прошивкой. У меня самого контроллер с таким же точно микроконтроллером, но это плата российского производства Inectra и к ней все есть..от прошивок, до прошивальщиков и программ управления. Вот не понимаю, что тянет покупать кота в мешке, при условии, что для вас GRBL на данный момент загадка. И я думаю, что надо не контроллер перепрошивать, а взяться за изучение GRBL, глядишь и прошивать не придется

GRBL на атмеге знаю не плохо, прошивку для него собирал со своими нужными мне правками из исходников и прошивал. Так что GRBL для меня не загадка. Для GD32F303CCT6 есть софт и программатор, есть исходники. Попробую по инструкции для Inectra, т.к. она практически идентична за некоторыми незначительными отличиями. Кстати софт Inectra сделан на основе исходников Candle 2.



[panov-05]

Параметр $38 по умолчанию был 10. В конфиге написано что если выставить 0 то синхронизация оборотов будет отключена, но при записи туда 0 повторно считывается 1, т.е. выходит что синхронизация не выключается. В общем вопросов много по этой плате. Возможно ли как-то прошить в неё новую прошивку?

У меня вопрос , где там вход на который сигналы оборотов подаются ?
и второй вопрос , где устройство на шпинделе которое подает сигнал оборотов?
а отсюдова вытекает третий вопрос , но сам он зависит от ответов на предыдущий.



[Тишина]

У меня вопрос , где там вход на который сигналы оборотов подаются ?
и второй вопрос , где устройство на шпинделе которое подает сигнал оборотов?
а отсюдова вытекает третий вопрос , но сам он зависит от ответов на предыдущий.

Левее кнопки ресет три ноги GND, 5V, PWM. Это питание тахометра или энкодера и вход импульсов. На шпинделе нету энкодера. Потому возвращаемся к тому с чего начали - к параметру $38, который на данной плате с данной прошивкой не выставляется в 0.



[demyuri]

Возможно ли как-то прошить в неё новую прошивку?

Можно встречный вопрос: вам нужно именно решить проблему с перепрошивкой? Или хочется ещё и на мониторе видеть вращение фрезы?:

При обработке в Candle шпиндель включается и выключается как положено. Но в окне визуализации Candle не показывает вращение фрезы.

Попробуйте другую версию кренделя. Кстати, какая у вас сейчас?



[panov-05]

не могу найти в инете настройки параметра S38.Дайте ссылку.(и в гугле мало что сразу находит)
у нас на сайте только S32 и сразу S100 идет
А где остальные 68 s-эсок.?
Может быть нельзя задать параметр S38=0 , так как нельзя делить на ноль.
потом вопрос , тебе что на токарном станке резьбу нарезать , и у тебя есть частотник?
я так понял мотор у тебя 775 , так что никакой разницы не будет что у тебя там стоит , хоть 0 хоть единица.
Мотору твоему пофигу.
Опять чувствую меня забанят в теме.Я все равно скажу , но потом
Думаю искать проблему нужно в видеокарте , так как 11 000 оборотов невозможно на плохой карте заметить , так как fps не успевает отработать , но это часть проблемы .Самая большая проблема это человеческий глаз , там невозможно заметить начиная с 24 кадров секунду.
(я думаю надо добавить смайлик кроша из смешариков с клыками когда он на луну выл)



[trew21]

Думаю искать проблему нужно в видеокарте

Конечно, надо сразу брать RTX 4070, и тогда станок сразу как то лучше работает

оффтоп



[SnakeKVC]

Конечно, надо сразу брать RTX 4070, и тогда станок сразу как то лучше работает

RTX5090

оффтоп



[Тишина]

не могу найти в инете настройки параметра S38.Дайте ссылку.(и в гугле мало что сразу находит)
Может быть нельзя задать параметр S38=0 , так как нельзя делить на ноль.

Прямая ссылка на файл конфигурации core/config.h at master · grblHAL/core
Строка 1078. Там же и комментарий, что при $38=0 синхронизация отключена.

потом вопрос , тебе что на токарном станке резьбу нарезать , и у тебя есть частотник?
я так понял мотор у тебя 775 , так что никакой разницы не будет что у тебя там стоит , хоть 0 хоть единица.

Мотор у меня Bohua Industrial Auto DC 300WT

Думаю искать проблему нужно в видеокарте , так как 11 000 оборотов невозможно на плохой карте заметить , так как fps не успевает отработать , но это часть проблемы .Самая большая проблема это человеческий глаз , там невозможно заметить начиная с 24 кадров секунду.

Нет. Это точно не из-за этого.



[Тишина]

Можно встречный вопрос: вам нужно именно решить проблему с перепрошивкой? Или хочется ещё и на мониторе видеть вращение фрезы?:

Решить вопросы
1. включение выключение шпинделя одиночным кликом по кнопке
2. увидеть вращение фрезы на мониторе

Полагаю что связаны они с параметром $38 и что решить их можно перепрошивкой.

Попробуйте другую версию кренделя. Кстати, какая у вас сейчас?

Постоянно использую Candle 1.1.7, т.к. она самая удобная и надёжная. Новые версии пробовал, в них указанные проблемы остаются.
