ИНТЕРЕСНО Переделка от Maksim9.

[Maksim9]

Детали на ALI:

linkcnc Store
Пластина алюминий 300х100х10 - 1шт - ССЫЛКА НА МАГАЗИН >>
Гайка пластик антилюфт Pitch 2mm Lead 4mm - 1шт - ССЫЛКА НА МАГАЗИН >>
CNC factory supply
Рельса MGN12 - 150мм - 2шт - ССЫЛКА НА МАГАЗИН >>
Болт нерж M3x10 - ССЫЛКА НА МАГАЗИН >>
Шайба нерж M3 - ССЫЛКА НА МАГАЗИН >>
Гровер нерж М3 - ССЫЛКА НА МАГАЗИН >>
Муфта алюминий D20L25 - 1шт - ССЫЛКА НА МАГАЗИН >>
ZHONG HUA JIANG Official Store
Шпиндель с воздушным охлаждением 0,5 кВт - ССЫЛКА НА МАГАЗИН >>

Детали на местном рынке:
Винт T8 8мм L200мм - 1шт
Подшипник фланцевый KFL08 для винта 8мм - 1шт
Болт нерж M5x16 + гровер + шайба - 4 шт
Болт нерж M5x30 + гровер + шайба - 4 шт
Стойки латунь 25мм + резьба - 4шт


В сборе



В этой теме я не буду расписывать процесс сборки - думаю и так все понятно. Если будут вопросы - отвечу в комментариях
В последней теме из цикла "переделка 3018 pro на рельсы" будет фото галерея готового станка, сниму видео работы и расскажу во сколько мне обошлась такая переделка.

Переделка 3018 PRO на линейные рельсы. Введение - ссылка
Переделка 3018 PRO на линейные рельсы. ОСЬ Х - ссылка
Переделка 3018 PRO на линейные рельсы. ОСЬ Y - ссылка
Переделка 3018 PRO на линейные рельсы. ОСЬ Z


Чертежи
(прошу обратить внимание, что данные чертежи сделаны для случая с увеличенными алюминиевыми боковыми стойками, см здесь

Добрый день, решил повторить ваш опыт, только на 15 рельсах, ну и в компасе 3д нарисовал.

Ваши сообщения автоматически объединены: 05.09.2023



[vvv1234]

Шаговики тоже не родные, тоже 2А

ШД рекомендуется выбирать не по току, а по моменту. Два примера Nema 17 с Али. Ток - 1.5А, момент - 0.7Nm и ток - 2А, момент - 0.55Nm.



[Robinson1957]

ШД рекомендуется выбирать не по току, а по моменту. Два примера Nema 17 с Али. Ток - 1.5А, момент - 0.7Nm и ток - 2А, момент - 0.55Nm.

Тоже спорно, приведённые 1.5А движки имеют бОльшую индуктивность, чем 2А, а значит на бОльших скоростях будет интереснее 2А движок. Индуктивность важный фактор для скорости. При малой индуктивности нарастание тока выше. Хотя для 1.5А, если драйвер питать бОльшим напряжением, чем 2А, то все встанет на место и он будет не хуже.



[vvv1234]

Тоже спорно, приведённые 1.5А движки имеют бОльшую индуктивность, чем 2А, а значит на бОльших скоростях будет интереснее 2А движок. Индуктивность важный фактор для скорости.

Это был пример. А в реалиях можно по длине искать. Т.е., если нужен ШД помощнее, сначала поискать что-то типа Nema 17 60mm, а потом сравнивать по моменту, току, индуктивности. И выбирать в зависимости от планируемых работ.



[Vlad-I-Mir]

NEMA 17 с удерживающим моментом 59 Нсм хороший?



[SnakeKVC]

NEMA 17 с удерживающим моментом 59 Нсм хороший?

Обычный.



[OlegK]

NEMA 17 с удерживающим моментом 59 Нсм хороший?

Обычный.

оффтоп



[Vlad-I-Mir]

Обычный.

Да не-е-е...
У обычного (стокового) удерживающий момент 42 Нсм...



[SnakeKVC]

Да не-е-е...
У обычного (стокового) удерживающий момент 42 Нсм...

оффтоп



[vvv1234]

NEMA 17 с удерживающим моментом 59 Нсм хороший?

Зависит от задач. Если работы на высоких скоростях не предусматриваются - лучше взять этот (60мм длиной), у него момент побольше. Плюс двойной выход вала и разъем для подключения. Второй выход вала может пригодится. Например, энкодер повесить и посмотреть, не теряются ли шаги. Или организовать обратную связь энкодер-контроллер, которая будет компенсировать потерю шагов.

А если планируешь ШВП - то можно и помощнее Нему 17 найти, попадались на 2.1А с моментом 90.



[SnakeKVC]

У меня такие

Двигатель шаговый биполярный PL42HD48-D5 купить в Москве | PureLogic

⏩ Купить Двигатель шаговый биполярный PL42HD48-D5 по выгодным ценам в Москве от компании Purelogic R&D ☝ В наличии и под заказ. ✈ Доставка по России и СНГ. Гарантия, техническая поддержка. ✅ Работаем с НДС, возможна On-line оплата.

purelogic.ru



[Maksim9]

Добрый день, решил повторить ваш опыт, только на 15 рельсах, ну и в компасе 3д нарисовал.

Ваши сообщения автоматически объединены: 05.09.2023

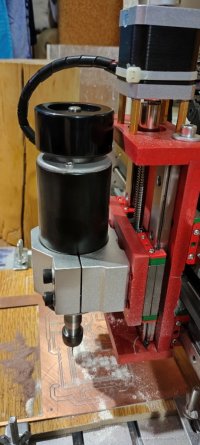

Доделал свой станок, работает тихо, соседи не жалуются). Успел 4 платы сделать. Поле немного уменьшилось, с 30 до 26 см, но для моих нужд более чем достаточно. За одно анодирование освоил.



[Adagumer]

За одно анодирование освоил

Станком анодируете?



[Бор33]

Доделал свой станок, работает тихо, соседи не жалуются). Успел 4 платы сделать. Поле немного уменьшилось, с 30 до 26 см, но для моих нужд более чем достаточно. За одно анодирование освоил.

С началом. Но судя по опилкам, глубина реза завышена.



[SnakeKVC]

Станком анодируете?

Соседей?

оффтоп
