ЕСТЬ РЕШЕНИЕ Плата GRBL 0.9J+ пострадала

[SnakeKVC]

Там не видно ничего, только букву U

Надо понять куда от неё ноги идут. А это можно только вызвонить. И набросать примерную схему.



[Alsan]

Там не видно ничего, только букву U

Уже хорошо, вот по букве U и по корпусу ищем (буква, естественно должна быть на корпусе мс, а не обозначение на плате. Корпус SOT-25). Плюс по даташитам смотрим совпадение по типовой схеме включения. Не исключено что это стаб. типа на 3,3в , Перед монтажем исправной убедится в отсутствии КЗ на плате



[trew21]

при подключении умудрились подпалить паренька

Перед монтажем исправной убедится в отсутствии КЗ на плате

вот тут, я бы спросил, как умудрились, думаю в разбирательстве поможет



[Vlad-I-Mir]

...А там 6-ти выводной жук...

На фото 5 ног, если присмотреться...

Там не видно ничего, только букву U

Фото пожалуйста, крупным планом и в хорошем качестве...



[Robinson1957]

. Не исключено что это стаб. типа на 3,3в ,

А на кой он там? Все элементы, что смонтированы на плате, допускают 5В. Вот за инвертор, возможно, для TTL лазера.



[SnakeKVC]

На фото 5 ног, если присмотреться...


Фото пожалуйста, крупным планом и в хорошем качестве...

Да, на пять ног. Очепятался. Я таких жуков видел только в качестве понижаек.



[Леонид71]

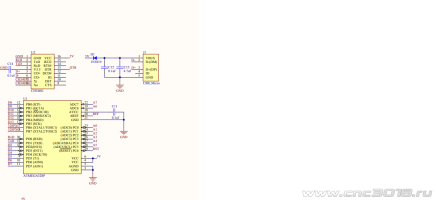

Может поможет, на схеме есть но без обозначений, может она, надо звонить



[Vlad-I-Mir]

Может поможет, на схеме есть но без обозначений, может она, надо звонить

Это чего?
Куда?
Зачем?



[Леонид71]

Это чего?
Куда?
Зачем?

это скорее всего защита помех по USB, возможно и спалили при неправильном включении, надо звонить, сегодня гляну что у меня стоит, если конечно плата совпадает.



[Vlad-I-Mir]

это скорее всего защита помех по USB, возможно и спалили при неправильном включении, надо звонить, сегодня гляну что у меня стоит, если конечно плата совпадает.

Где USB стоит и где элемент на плате...



[Леонид71]

Где USB стоит и где элемент на плате...

да поставить можно хоть где, если плата многослойная, на схеме других 5-ти ножечных не видно.



[Vlad-I-Mir]

да поставить можно хоть где, если плата многослойная, на схеме других 5-ти ножечных не видно.

На Вашей схеме я что то не вижу элемента на 5 ножек...



Кроме USB гнезда...



[Леонид71]

На Вашей схеме я что то не вижу элемента на 5 ножек...



Кроме USB гнезда...

Точно, гнездо, сорри, невнимательность.



[Alsan]

не можем найти номинал его для замены!

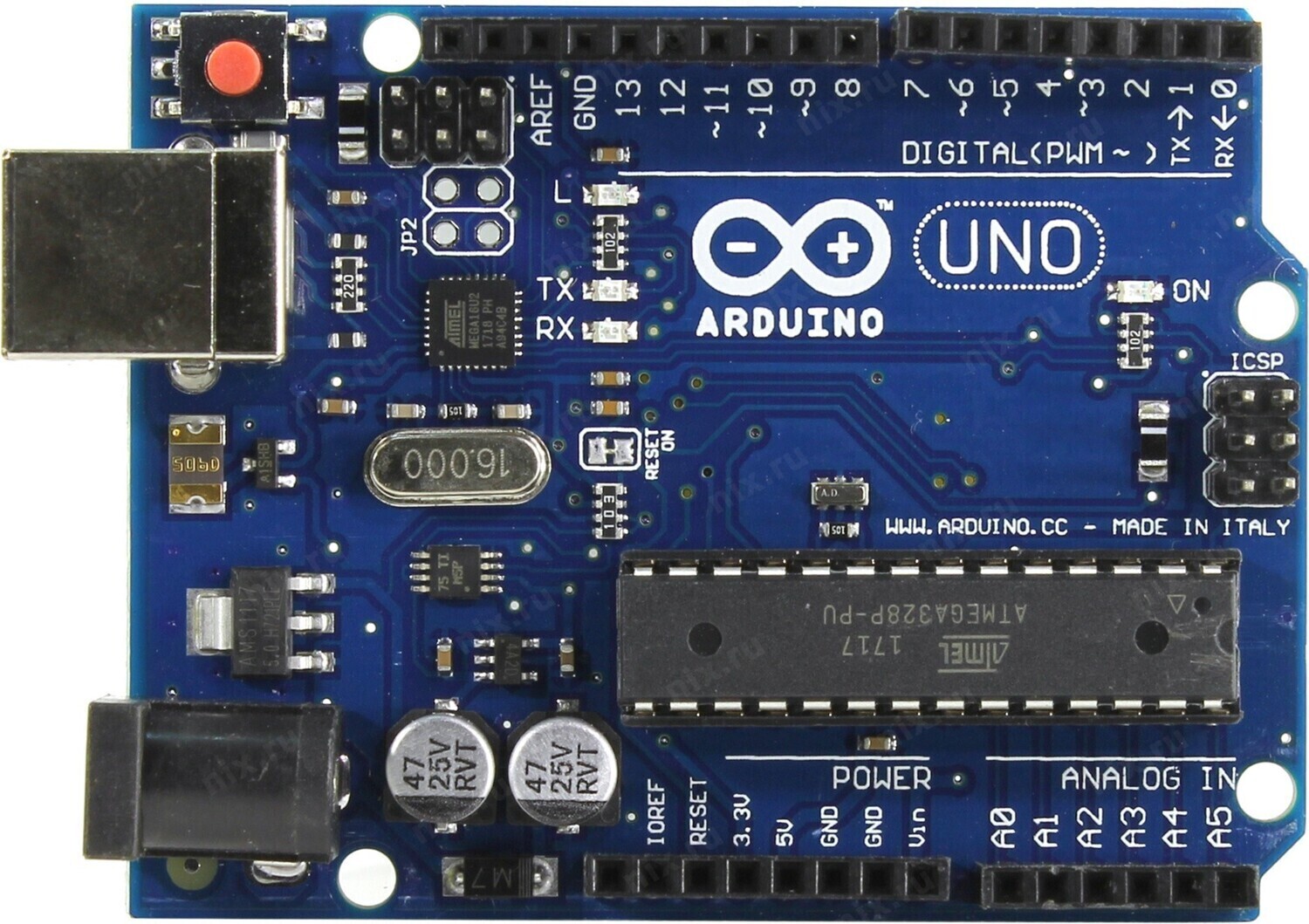

Судя по вашему фото, в основном корпус микросхемы уцелел. Помогает прочитать маркировку, если нанести на мс корректор текста и затем стереть (краска остается в углублениях и маркировка легче читается), возможно поможет. Пошарил в инете, к сожалению разборчивого фото именно вашей платы не нашел. МС в корпусе sot23-5 стоит и на плате ардуино уно.

Нашел читабельное фото (оно же в инете, более крупно). Смд код 4A2D , даташит. Не исключено что она.
Отрывок перевода даташита:
"
Серия FM6211 - это высокоточный линейный регулятор с высоким коэффициентом подавления пульсаций, низким уровнем шума, сверхбыстрым откликом и низким отсевом, изготовленный по технологии CMOS.FM6211
Серия регуляторов напряжения имеет встроенный источник фиксированного опорного напряжения, схему коррекции ошибок, схему ограничения тока, схему компенсации фазы и МОП-транзистор с низким внутренним сопротивлением для достижения высокой
Подавление пульсаций, низкий уровень выходного шума, сверхбыстрый отклик и низкие показатели отсева.
Серия FM6211 совместима с керамическими конденсаторами, которые меньше по размеру, чем танталовые конденсаторы, и не требует использования байпасных конденсаторов емкостью 0,1 мкФ, что позволяет экономить пространство.
Быстродействующие характеристики серии FM6211 позволяют справляться с колебаниями тока нагрузки, поэтому они особенно подходят для портативных устройств и радиочастотных устройств.Через управляющее ядро
Вывод CE на микросхеме может отключать выход, а потребляемая мощность после выключения составляет всего менее 1 мкА."



[Robinson1957]

Отрывок перевода даташита:

Дополню:
Максимальный выходной ток: 500 мА (VIN=5 В, VOUT=3,3 В)
Минимальный выброс: 100 мВ при IOUT =100 мА
Рекомендуемый диапазон рабочего напряжения: 2 В ~ 6,0 В
Диапазон номинального выходного напряжения: 1,2 В ~ 5,0 В
Сверхвысокая выходная точность: ±2％
Сверхнизкий ток покоя: 50 мкА (ТИП.）
Номинальный ток отключения: 0,1мкА (TPY.）
Сверхвысокий коэффициент подавления пульсаций: 70 дБ при частоте 1 кГц
Сверхнизкий выходной шум: 50 МКВРМС
 Хорошая стабильность входных данных: 0,05% (ТИП.）
Форма упаковки: SOT23-5
Применение продукта
 сотовый телефон
Беспроводное телефонное оборудование
 камера
Подходит для Bluetooth и других радиочастотных устройств
Внешний источник опорного напряжения

Видимо применяется в качестве опорника на аналогоцифровом преобразователе микроконтроллера или опорника BOD.
