Всём привет. Купил поворотную ось для гравировки бокалов. При первой же пробе оказалось, что элементы изображения смещаются относительно друг друга. И само изображение целиком то растягивается, то сжимается. Может кто сталкивался с таким. Как решить эту проблемму?
- Статус
Наглядно покажите, что получается. И что должно получиться. Лучше один раз лицезреть, чем сто раз догадываться.

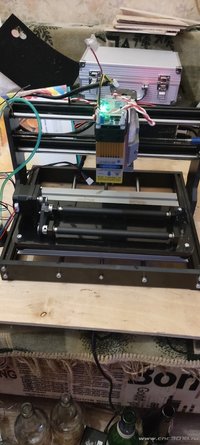

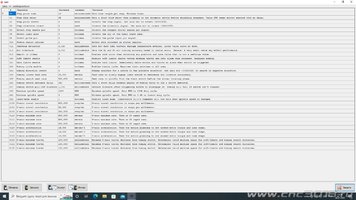

Настройки $$ покажите заодно. И станок можно, мы ж не телепаты, а они разные.
$100 и $102 по 800 поставьте, если драйверы А4988. Поворотку вместо У подключили?
Да. Вместо Y
В общих чертах (опытные дополнят-поправят), $100 и $102 задайте 800 и не трогайте их больше. $101 посчитайте для вашего случая (или экспериментально подобрать), где-то на форуме была формула пересчёта.
Должно получиться нормально.
Должно получиться нормально.
Последнее редактирование:

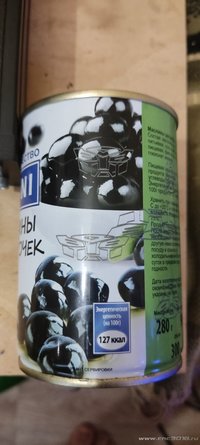

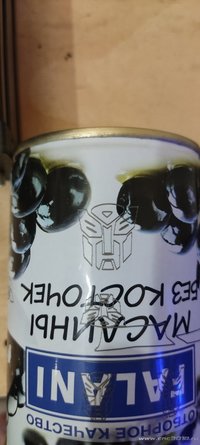

Видео плоховато, но всё же... Вот результат
Ваши сообщения автоматически объединены:

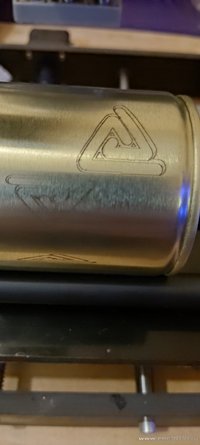

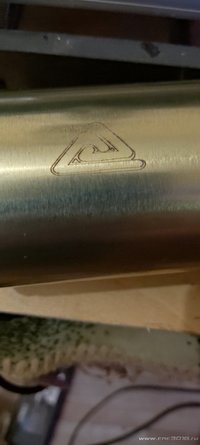

С размером вроде решил, но линии всё равно смещаются
Вложения
- Регистрация
- 27.12.2019
- Сообщения
- 5 729
- Реакции
- 5 861
- Баллы
- 138
- Возраст
- 46
- Адрес
- от верблюда
- Город
- Самара
- Имя
- Андрей
- Отчество
- Евгеньевич
- Станок
- 3018 Upgraded
- Плата
- Woodpecker v3.4
- Прошивка
- 1.1f
Значит заготовка у Вас елозит.
- Регистрация
- 07.01.2020
- Сообщения
- 5 074
- Решения
- 1
- Реакции
- 7 598
- Баллы
- 188
- Возраст
- 67
- Город
- г.Новокузнецк
- Имя
- Владимир
- Отчество
- Александрович
- Станок
- 1610>2216
- Плата
- W 2.08
- Прошивка
- v1.1F
Попробуйте прожечь кольцевую линию на заготовке которая достаточно хорошо лежит на валах, если линия прожига не совпадет с началом, значит ось вращения не совпадает с осью образуемой валами, т.е.заготовку тащит по спирали. Значит вся приспособа установлена "пропеллером".

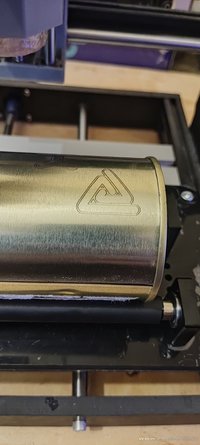

Вы оказались совершенно правы. Утяжелил заготовку и вот результат... Огромное спасибо за совет!
)Вложения
