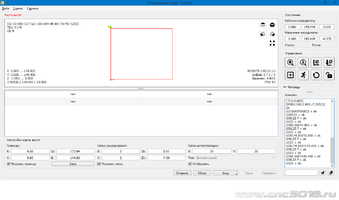

ВОПРОС ДЛЯ ВАНГИ При создании карты высот, не снимаются показания.

[vachgen]

Тоже вариант...

оффтоп

vachgen предоставте больше информации! Какая программа Candle? Какая прошивка CNC? Что пробовали?

Пробовад candle 1.1.7, 1.2.13, 1.2.14, 1.2.15 везде одро и тоже <nan>. Прошиваа не знаю какая, станок с алекса в сборе: COMGROW 2 в 1 фрезерный станок 40 Вт сжатый 3018CNC . На bCNC карту построил, но сама прога тяжелс для понимания. На 1.1.7 попроще, плюс на ней построцессор сработал на bCNC, alarm3 дважды в разных местах. Но тут возможно постпроцессор подобрать нужно



[vachgen]

В Линуксе не откроется.

Винда 8ка



[Dmitriy_Inectra]

Пробовад candle 1.1.7, 1.2.13, 1.2.14, 1.2.15 везде одро и тоже <nan>. Прошиваа не знаю какая, станок с алекса в сборе: COMGROW 2 в 1 фрезерный станок 40 Вт сжатый 3018CNC . На bCNC карту построил, но сама прога тяжелс для понимания. На 1.1.7 попроще, плюс на ней построцессор сработал на bCNC, alarm3 дважды в разных местах. Но тут возможно постпроцессор подобрать нужно

а Вы откройте консоль - посмотрите, в момент срабатывания щупа при снятии карты от контроллера прилетает сообщение PRB? Такого вида:
[PRB:172.180,131.997,-67.570,7920.000:1]



[vvv1234]

Винда 8ка

Понятно, почему карта глючит: для 8-ки надо подстраивать Qt-библиотеки. Может помочь WinDeployQT



[vachgen]

а Вы откройте консоль - посмотрите, в момент срабатывания щупа при снятии карты от контроллера прилетает сообщение PRB? Такого вида:
[PRB:172.180,131.997,-67.570,7920.000:1]

Это все что на консоли после зондирования.



[demyuri]

Это все что на консоли после зондирования.

Что такое консоль, команды и прочее такое разное — CMD - Заметки Сис.Админа

Несколько полезных и базовых команд по работе в командной строке (консоли) Windows. Ценнейший опыт для всех :)

sonikelf.ru



[Dmitriy_Inectra]

Вот Вам и ответ. Контроллер не отправляет результат зондировани

Это все что на консоли после зондирования.

Вот Вам и ответ, от контроллера не прилетают сообщения PRB с координатами точки касания. Возможно, в этой прошивке есть какие-то настройки, чтобы включить сообщения PRB.



[Vlad-I-Mir]

Во-о-от... Потихоньку продвигаемся к решению проблемы...
Глянуть бы ещё настройки $$...

оффтоп



[vachgen]

Вот Вам и ответ. Контроллер не отправляет результат зондировани

Вот Вам и ответ, от контроллера не прилетают сообщения PRB с координатами точки касания. Возможно, в этой прошивке есть какие-то настройки, чтобы включить сообщения PRB.

Подскажите недоразвитому, о какой прошивки идет речь. Где ее можно посмотреть? и как там включить зондирование



[demyuri]

Подскажите недоразвитомуЛЕНИВОМУ, о какой прошивки идет речь. Где ее можно посмотреть?

https://cnc3018.ru/ewr-carta/version_software/



[Dmitriy_Inectra]

Подскажите недоразвитому, о какой прошивки идет речь. Где ее можно посмотреть? и как там включить зондирование

Покажите вывод команд в консоли:
$I
$$



[OlegK]

Подскажите недоразвитому, о какой прошивки идет речь. Где ее можно посмотреть? и как там включить зондирование

Возможно, Dmitriy_Inectra, правильно предположил, что ответы о зондировании отключены.
Объясняю: при компиляции прошивки перед заливкой в контроллер есть возможность изменить некоторые настройки в файле config.h исходников. Так вот, там есть дефайн

// Upon a successful probe cycle, this option provides immediately feedback of the probe coordinates
// through an automatically generated message. If disabled, users can still access the last probe
// coordinates through Grbl '$#' print parameters.
#define MESSAGE_PROBE_COORDINATES // Enabled by default. Comment to disable.

описание к которому гласит (гуглоперевод)

При успешном цикле зондирования эта опция обеспечивает немедленную обратную связь о координатах зонда через автоматически сгенерированное сообщение.
Если отключено, пользователи по-прежнему могут получить доступ к последнему зонду.
координаты через параметры печати Grbl '$#'.

По дефолту, этот дефайн раскомментирован и сообщения о зондировании должны выдаваться платой.
В вашем случае этого не происходит, но по команде $# в консоли видно, что информаци о зондировании есть. Возможно, китайцы собрали прошивку с закомментированным дефайном.
К сожалению,это не изменить без перепрошивки.
Я бы попробовал перепрошить плату. Если не в курсе, как оно делается, то смотрите тут.



[vachgen]

Покажите вывод команд в консоли:
$I
$$



[Dmitriy_Inectra]

Думаю, OlegK прав: скорее всего прошивка собрана с выключенной опцией отправки координат пробы.
Я бы сделал еще одну финальную проверку: функция Z-щуп - по кнопке - тоже не выставляется рабочий ноль? в консоли нет PRB?
Если нет, то надо искать правильную прошивку.



[vachgen]

Думаю, OlegK прав: скорее всего прошивка собрана с выключенной опцией отправки координат пробы.
Я бы сделал еще одну финальную проверку: функция Z-щуп - по кнопке - тоже не выставляется рабочий ноль? в консоли нет PRB?
Если нет, то надо искать правильную прошивку.

G21G91G38.2Z-30F100 < ok
G0Z1 < ok

G38.2Z-2F10 < ok Вот что пишет в консуле, но при этом щуп отрабатывает и останавливается при касании
