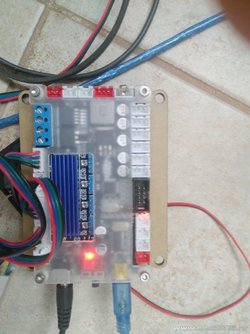

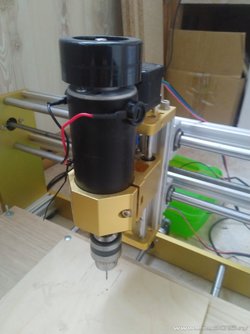

Добрый день, Собрал станок 4018 Китай, приобрел шпиндель Китай 110в 500ват, а также Grbl 1.1 плату управления(фото прикрепляю).
Все собрал, и надеялся вырезать контур, но обнаружил что при запуске ШПИНДЕЛЯ зависает Grbl ну естественно и Candle. Станок собран таким образом, Grbl к пк и на моторы, и отдельно питание на шпиндель. Не могу понять почему виснет, даже если ставлю на минимум и вибрация не ощущается.


Вложения

  • 1107730893798875351.jpg
    96.8 KB · Просмотры: 22
  • IMG_20220426_163141.jpg
    79.6 KB · Просмотры: 23
  • IMG_20220426_181451.jpg
    53.8 KB · Просмотры: 21
  • IMG_20220426_181506.jpg
    75.1 KB · Просмотры: 20
  • IMG_20220426_181513.jpg
    97.1 KB · Просмотры: 20
  • IMG_20220426_181520.jpg
    92.7 KB · Просмотры: 22

demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
ГЛАВНЫЙ МОДЕРАТОР
Регистрация
31.10.2019
Сообщения
8 711
Реакции
7 159
Баллы
200
Возраст
48
Адрес
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Плата
Дятел 3.4
Прошивка
1.1f
Читаем.
Поиск по форуму: "помехи", "защита от помех".


Андрей

Андрей

МЕСТНЫЙ
НАШ ЧЕЛОВЕК
Регистрация
08.05.2018
Сообщения
7 317
Реакции
6 019
Баллы
350
Адрес
Россия
Веб-сайт
www.cnc3018.ru
Город
Санкт-Петербург
Станок
CNC3018
Плата
3.2
Прошивка
1.1f
Наверно надо крупными буквами написать!

Если Ваш станок при отключенном шпинделе работает нормально, проверяйте на помехи!!!!


Ivan_Ivan

АВТОР
АВТОР
I

Ivan_Ivan

НОВЫЙ ПОЛЬЗОВАТЕЛЬ
Регистрация
20.04.2022
Сообщения
0
Реакции
0
Баллы
0
Город
Київ
Область
Київська
Имя
Ivan
Какие помехи? Прописал на форуме, и ничего не нашел.
Подключено все как положено, я вынул из коробки чтобы было понятнее, что плата и шпиндель не контачат, о каких помехах идет речь ,если они отдельно друг от друга прекрасно работают?


Сукин кот®

Сукин кот®

КОТЯРА
НАШ ЧЕЛОВЕК
Регистрация
31.12.2019
Сообщения
149
Реакции
336
Баллы
220
Возраст
58
Адрес
Россия
Город
Москва
Имя
Вадим
проверяйте на помехи!!!!
Именно так. Там полно открытых входов, не подвязанных к земле. Самое простое - развязать питание электроники и мотора через сетевые фильтры и обеспечить заземление (хотя, наверное, такое сделать довольно непросто.)


demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
ГЛАВНЫЙ МОДЕРАТОР
Регистрация
31.10.2019
Сообщения
8 711
Реакции
7 159
Баллы
200
Возраст
48
Адрес
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Плата
Дятел 3.4
Прошивка
1.1f
Какие помехи? Прописал на форуме, и ничего не нашел.
Подключено все как положено, я вынул из коробки чтобы было понятнее, что плата и шпиндель не контачат, о каких помехах идет речь ,если они отдельно друг от друга прекрасно работают?
А я вот нашел
Ваши сообщения автоматически объединены:

если они отдельно друг от друга прекрасно работают?
А если совместно, то не работают. Устраняйте помехи.


Ivan_Ivan

АВТОР
АВТОР
I

Ivan_Ivan

НОВЫЙ ПОЛЬЗОВАТЕЛЬ
Регистрация
20.04.2022
Сообщения
0
Реакции
0
Баллы
0
Город
Київ
Область
Київська
Имя
Ivan
А я вот нашел
Ваши сообщения автоматически объединены:


А если совместно, то не работают. Устраняйте поме
Вы наверное неправильно поняли. Шпиндель работает автономно от платы, если я его снимаю со станка и ложу рядом, то станок работает и шпиндель крутится, но если я устанавливаю его на каркас, то виснет Сandle, вчера лопатил по вашей ссылки и ничего подобного найти не удалось, я вообще не очень понимаю как такое можеть быть, но оно есть...


demyuri

demyuri

МЕСТНЫЙ СТОРОЖИЛА
ГЛАВНЫЙ МОДЕРАТОР
Регистрация
31.10.2019
Сообщения
8 711
Реакции
7 159
Баллы
200
Возраст
48
Адрес
РОССИЯ
Веб-сайт
youtu.be
Город
Барнаул
Имя
Юрий
Станок
3018 ПРО, доработанный
Плата
Дятел 3.4
Прошивка
1.1f
Вы наверное неправильно поняли. Шпиндель работает автономно от платы, если я его снимаю со станка и ложу рядом, то станок работает и шпиндель крутится, но если я устанавливаю его на каркас, то виснет Сandle, вчера лопатил по вашей ссылки и ничего подобного найти не удалось, я вообще не очень понимаю как такое можеть быть, но оно есть...
Это вы, наверно, не поняли. Такие ситуации не только у вас, лично сталкивался. УСТРАНЯЙТЕ ПОМЕХИ!!! И ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДЛОЖЕННЫЕ ТЕМЫ!!! во избежание наложения предупреждений


SnakeKVC

SnakeKVC

Дежурный персонал
НАШ ЧЕЛОВЕК
Регистрация
27.12.2019
Сообщения
4 779
Реакции
3 919
Баллы
138
Возраст
44
Адрес
от верблюда
Город
Самара
Имя
Андрей
Отчество
Евгеньевич
Станок
3018 Upgraded
Плата
Woodpecker v3.4
Прошивка
1.1f
Вы наверное неправильно поняли. Шпиндель работает автономно от платы, если я его снимаю со станка и ложу рядом, то станок работает и шпиндель крутится, но если я устанавливаю его на каркас, то виснет Сandle, вчера лопатил по вашей ссылки и ничего подобного найти не удалось, я вообще не очень понимаю как такое можеть быть, но оно есть...
У Вас коллекторный шпиндель, он в эфир в широком диапазоне частот шпарит. А на корпусе станка всё это превращается в не хилую антенну.


Ivan_Ivan

АВТОР
АВТОР
I

Ivan_Ivan

НОВЫЙ ПОЛЬЗОВАТЕЛЬ
Регистрация
20.04.2022
Сообщения
0
Реакции
0
Баллы
0
Город
Київ
Область
Київська
Имя
Ivan
Благодарю, дошло, все нашел по ссылкам, очень выручили!


Alsan

Alsan

СКАЗАЛ ТУТ НЕМНОГО
НАШ ЧЕЛОВЕК
Регистрация
03.12.2018
Сообщения
3 781
Реакции
6 908
Баллы
138
Город
Kazan
Имя
Алексей
Плата
woodpecker 3.2a
Прошивка
1.1f
Ivan_Ivan, вот тема : Шпиндель 800 ватт 110 вольт. Шпиндель практически такой же как и 500 ватт, 110вольт. С теми же проблемами. Не имеет гальванической развязки. Нет входного фильтра на входе. Уровень помех сильно зависит от состояния щеток. Минимум что желательно сделать: импульсный фильтр по входу регулятора, экранированные провода на питание шпинделя, экран заземлить.
