КУЛИБИН Про мои ДЮЙМОВЫЕ дела

[Андрей]

Друзья, всем привет!

Снова я с вопросом и просьбой о помощи.
В общем есть деталька, не сложная, но она имеет две резьбы.
Резьба - я знаю на 99.9% в дюймах (размер и шаг)
Но у меня ничего нет, чтобы правильно определить и самое главное нанести на чертеж.
В метрическом измерении, я понимаю все, снял размер, померил межвитковое расстояние поделил на количество витков и получил шаг.
Кто поможет тут правильно все сделать.
Дело в том, что я понимаю, что если я буду на чертеже наносить в наших единицах, то мне придётся и диаметр резьбы и шаг подгонять под наш самый ближайший стандарт, а в итоге это может привести к тому, что при использовании детали с другим элементом, который сделан в "пендоских" единицах, может быть накладка и проблема
Как быть?



[РЭМБО]

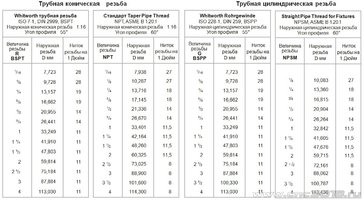

в помощь таблица, а наносить лучше в дюймах, ведь резьбы стандартные например G1/2 - на 1/2 дюйма



[OlegK]

Но у меня ничего нет, чтобы правильно определить и самое главное нанести на чертеж.

Определить:
1. Штангель (перевести в дюймы).
2. Щуп для резьб, дюймовый - например.
3. В магазине сантехники попробовать - куда вкрутится, резьбу продаваны подскажут

Обозначение -



[РЭМБО]

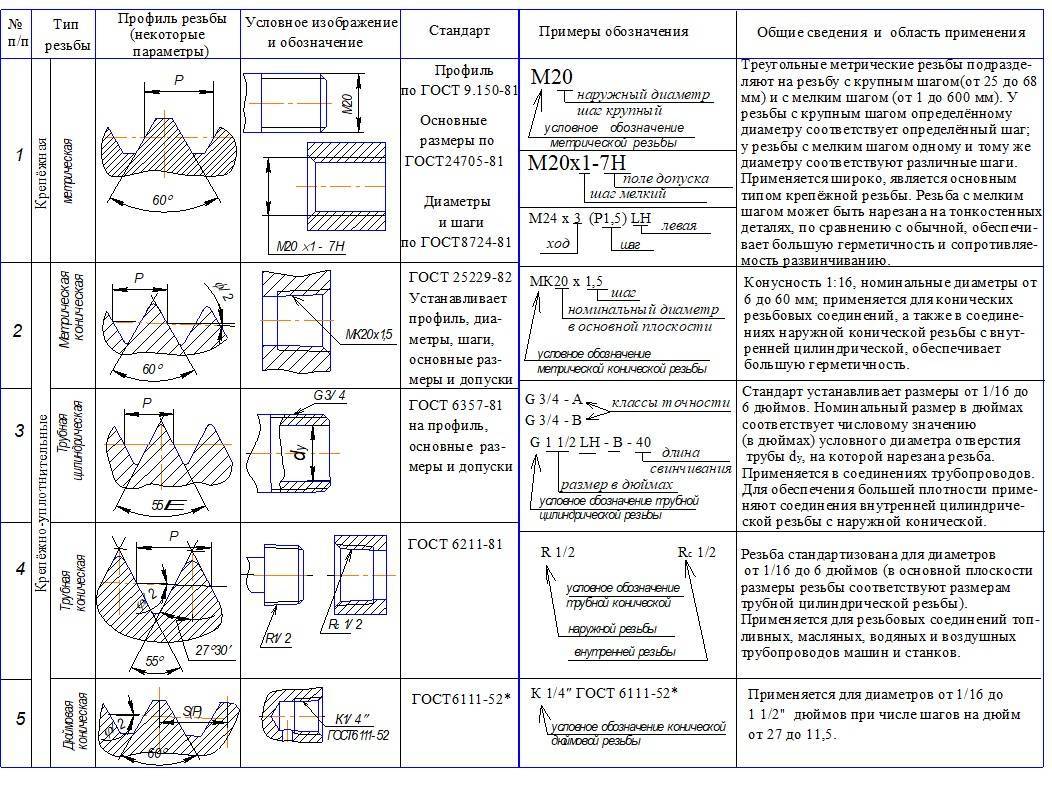

и еще чтобы окончатально запутать вот такая таблица, я только трубной для сантехники пользовался в чертежах.



[Андрей]

простите тогда мне мою тупость, но что мне дает данный размер в дюймах, когда я помню что обозначение ответной резьбы было G7/8-14
А у меня всего-то 0.8 185 in


Только не спрашивайте почему я тупо не могу указать эти самые G7/8-14
Мне важно понять и научиться, а не как обезьянка перерисовывать буковки и циферки



[demyuri]

В метрическом измерении, я понимаю все, снял размер, померил межвитковое расстояние поделил на количество витков и получил шаг.

В дюймовых резьбах примерно так же. На расстоянии 25.4 считается количество витков и вносится в чертеж (если нужно). Шаг указывается в нитках на дюйм (витков на 25.4 мм). Трубная цилиндрическая 1/2" (и 3/4") имеет 14 ниток/дюйм. 1" идёт 11 ниток/дюйм.



[Бор33]

простите тогда мне мою тупость, но что мне дает данный размер в дюймах, когда я помню что обозначение ответной резьбы было G7/8-14
А у меня всего-то 0.8 185 in


Только не спрашивайте почему я тупо не могу указать эти самые G7/8-14
Мне важно понять и научиться, а не как обезьянка перерисовывать буковки и циферки

G7/8-14 это трубная резьба 7/8 дюйма 14 ниток на дюйм. Если ответная была такая, то также и обозначить. отверстие или вал, как в метрической обозначаются одинаково. Это стандартная дюймовая, есть и плашки и метчики...китаезы поймут



[demyuri]

Но у меня ничего нет, чтобы правильно определить и самое главное нанести на чертеж.

В каком смысле "нет ничего"? Вот же

огда я помню что обозначение ответной резьбы было G7/8-14

Так же и обозначать надо. Ничего не надо пересчитывать, ничего менять.



[Андрей]

Купил себе резьбомер дюймовый, что бы проверить себя
И благодаря Вашим советам, я проверил все и вот что я скажу - я все вроде указал правильно!!!
СПАСИБО !! (не нужно меня банить за СПАСИБО)
