ПОМОГИТЕ Проблема с БП.

[AnLaz]

На вкл/выкл там 220в. Туда только управление через реле.

Я понял, а реле как запитывать?
Если с ардуинки шпинделем управляет ШИМ-сигнал

Параметры $30=1 и $31=0 дадут дискретное управление вкл-выкл, без ШИМ.

Хотя Олег подсказывает.... что можно и без ШИМ,
но блока реле для ардуинки у меня нету, а оптопара, кажется найдется.



[Alsan]

Скорее всего так и есть. Пока проверить не могу.

Вот тут по дорожкам видно, но это для моего варианта регулятора. Только на форуме попадались ещё два варианта таких регуляторов. Принцип у всех один - управление сетевым напряжением через высоковольтный мосфет. А схемы и платы отличаются. Так что предметно ваш надо разбирать , прозванивать смотреть по дорожкам. Не плохо если вы всё это отфотографируете и выложите.



[OlegK]

но блока реле для ардуинки у меня нету

Ничего специального не требуется - обычное электромагнитное реле на 24В, подкл. вместо обмотки шпинделя. С указанными параметрами $30 и $31 оно будет выключаться при подаче S0 и включаться при любом S>0.



[AnLaz]

Так что предметно ваш надо разбирать , прозванивать смотреть по дорожкам.

А разве не достаточно, если я на потенциометре найду минусовой и плюсовой контакт. Между ними должно быть 10В.
А середину на оптопару как на схемке. Потенциометр убираем.

Ваши сообщения автоматически объединены: 01.07.2023

обычное электромагнитное реле на 24В, подкл. вместо обмотки шпинделя

А можно с этого момента поподробнее...
Реле будет крутиться вместо шпинделя?
А как ардуинка узнает об этом прискорбном событии?



[OlegK]

Реле будет крутиться вместо шпинделя?

Именно.

А как ардуинка узнает об этом прискорбном событии?

Никак, ей пофиг. МК дал команду на свой пин, а там хоть не рассветай...



[AnLaz]

МК дал команду на свой пин, а там хоть не рассветай...

А кому он дал? Разве что самому себе на свой пин.



[SnakeKVC]

А кому он дал? Разве что самому себе на свой пин.

А Вы тогда зачем?
Провода кто за Вас будет прикручивать?



[Alsan]

А Вы тогда зачем?
Провода кто за Вас будет прикручивать?

Трах, тибидох, дох сказал старик Хотабыч.
И гарем остался Оооочень доволен.

оффтоп



[AnLaz]

А Вы тогда зачем?
Провода кто за Вас будет прикручивать?

Я то с превеликим удовольствием...

Могу я Вас попросить растолковать мне, убогому, Эти рекомендации:
Ничего специального не требуется - обычное электромагнитное реле на 24В, подкл. вместо обмотки шпинделя.
С указанными параметрами $30 и $31 оно будет выключаться при подаче S0 и включаться при любом S>0.

Как 24В реле будет коммутировать 220В, если у ардуино 5В на выходе с рабочим током 40мА,
и ещё, что такое обмотка шпинделя?



[Alsan]

Могу я Вас попросить растолковать мне, убогому, Эти рекомендации:
Ничего специального не требуется - обычное электромагнитное реле на 24В, подкл. вместо обмотки шпинделя.
С указанными параметрами $30 и $31 оно будет выключаться при подаче S0 и включаться при любом S>0.

Читаем тут

Как 24В реле будет коммутировать 220В, если у ардуино 5В на выходе с рабочим током 40мА,

Через транзисторный ключ. В частности - управление шпинделем на плате станка:

И это глянуть похоже тоже не помешает

и ещё, что такое обмотка шпинделя?

Смотреть здесь и ещё .

А вообще поиск оченно помогает, и не только в Гугле . Его, таки, аж в двух местах разместили для особо внимательных



[OlegK]

если у ардуино 5В на выходе с рабочим током

К Ардуино - да, реле подключать через ключ (я подумал, что подключаете контроллеру, где ключ управления шпинделем уже есть).



[Leonid57]

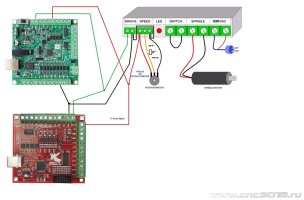

У Вашего БП на фото нет встроенного ШИМ-преобразователя. Я сразу покупал с встроенным. На фото приведенном ниже показан БП с встроенным ШИМ. Управляется он от аналогово напряжения на плате (например у Mach3 или Inectra). На втором фото показана схема подключение БП к контроллерам. Для Arduino вам схему подключения уже дали.



[Alsan]

У Вашего БП на фото нет встроенного ШИМ-преобразователя. Я сразу покупал с встроенным. На фото приведенном ниже показан БП с встроенным ШИМ. Управляется он от аналогово напряжения на плате (например у Mach3 или Inectra). На втором фото показана схема подключение БП к контроллерам. Для Arduino вам схему подключения уже дали.

Не совсем верно, ШИМ там должен быть. У меня такой же блок шпинделя как и у вас. Выводы управления подсоединены параллельно переменному резистору. Возможно у автора они просто не выведены отдельно. Что бы понять надо разбирать и смотреть.



[AnLaz]

Всем участникам, Спасибо за участие.
Жаль только, что начиная с 19 сообщения никто не оценил очевидную юморную подоплёку моих вопросов.
А изложенная вами схемотехника мне понятна очень давно, можно сказать, на уровне инстинктов.
Всю допенсионную жизнь имел дело с этим. Правда за последние 15 лет в схемотехнике (скорее в элементной базе из за процессизации всего на свете) произошло много интересного.

Ваши сообщения автоматически объединены: 02.07.2023

Я бы подключил к плате станка реле, а его контакты на клеммник выключателя.

Здесь у Вас всё было хорошо.

обычное электромагнитное реле на 24В, подкл. вместо обмотки шпинделя.

А вот здесь уже стало походить на комедию.
Я решил поддержать разговор пока demyuri не отрегулировал здесь всё?



[SnakeKVC]

Всем участникам, Спасибо за участие.
Жаль только, что начиная с 19 сообщения никто не оценил очевидную юморную подоплёку моих вопросов.
А изложенная вами схемотехника мне понятна очень давно, можно сказать, на уровне инстинктов.
Всю допенсионную жизнь имел дело с этим. Правда за последние 15 лет в схемотехнике (скорее в элементной базе из за процессизации всего на свете) произошло много интересного.

Ваши сообщения автоматически объединены: 02.07.2023

Здесь у Вас всё было хорошо.

А вот здесь уже стало походить на комедию.
Я решил поддержать разговор пока demyuri не отрегулировал здесь всё?

А в чём комедийность?
