Проблема с подключением станка к плате управления

[Radiovolna]

Питание на разъёме есть? До лазера доходит? Обычно 12В

да, питание есть 12в. Все работает кроме головы. три провода: черный, желтый и красный. Черный можно не трогать, так как он масса. Вот желтый и красный провода меняли местами. Ни чего не помогает.

Ваши сообщения автоматически объединены: 15.11.2023

Сделайте качественное фото разъёмов. На лазере и на плате, что бы надписи было видно. А так же разъёмы провода соединяющие плату с лазером.

Хорошо,минуточку.



[SnakeKVC]

да, питание есть 12в. Все работает кроме головы. три провода: черный, желтый и красный. Черный можно не трогать, так как он масса. Вот желтый и красный провода меняли местами. Ни чего не помогает.

А масса на массу приходит? С обоих сторон?



[Radiovolna]

А масса на массу приходит? С обоих сторон?

да

Ваши сообщения автоматически объединены: 15.11.2023

Вот, вроде бы все сфотографировала



[SnakeKVC]

да

Ваши сообщения автоматически объединены: 15.11.2023

Вот, вроде бы все сфотографировала

Земля точно с той стороны? Мне по фото кажется что земля с другой стороны.



[Vlad-I-Mir]

Судя по фото на разъёме лазера провода идут:
Жёлтый - сигнал PWM
Чёрный - GND
Красный - +12V.

А на плате идёт последовательность: (с лево на право, по фото)
+12V - на красный провод
PWM - на жёлтый провод
GND - на чёрный провод.

Отсюда вывод: Жёлтый и чёрный провод нужно менять местами...
При условии, что красный попадает на вывод 12 вольт...

Может не прав, поправьте, так как лазером пока не занимался...

Если будут опять проблемы с платой, попробуйте купить плату от Inectra...



[Azison]

Я же правильно втыкала проводочки, вот сюда

Ваши сообщения автоматически объединены: 15.11.2023

это для головы

С обратной стороны платы (за отмеченным на вашем фото разъёмом) подписаны контакты. На разъёме кабеля к голове тоже есть подписи каждого контакта. Нужно чтобы провода в разъемах совпадали с надписями. Скорее всего, как написал Vlad-I-Mir выше.



[Radiovolna]

Спасибо огромное, видимо глазки не туда смотрят и ни чего не замечают. Сегодня попробую и обязательно напишу результат.Огромное спасибо за помощь



[bobr25]

А как ваще сгорел вход питания? Эт прям аж интэрэсно стало. Что ж такое ему бедному впихнули?



[SnakeKVC]

А как ваще сгорел вход питания? Эт прям аж интэрэсно стало. Что ж такое ему бедному впихнули?

невпихуемое

оффтоп



[bobr25]

невпихуемое

оффтоп

Бывает



[Radiovolna]

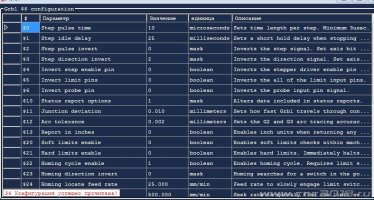

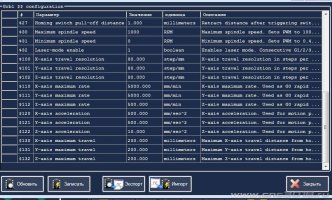

Поменяли провода местами, все заработало хорошо. Но теперь картинку он выжигает и загружает линиями. Что не так опять не пойму, конфигурации вроде точны.

Ваши сообщения автоматически объединены: 16.11.2023

Уже все наладила, я просто немного подумала и улучшила качество изображения ? . Огромное всем спасибище за помощь, за то что не оставили в трудную минуту. Вы мне всегда помогаете, спасибо



[Robinson1957]

Поменяли провода местами, все заработало хорошо. Но теперь картинку он выжигает и загружает линиями. Что не так опять не пойму, конфигурации вроде точны.

Ваши сообщения автоматически объединены: 16.11.2023

Уже все наладила, я просто немного подумала и улучшила качество изображения ? . Огромное всем спасибище за помощь, за то что не оставили в трудную минуту. Вы мне всегда помогаете, спасибо

Тут ещё главное определиться с разрешением картинки в пикселях (числе пикселов на мм) и кратности переноса, числа линий на мм. Эти пропуски скорей всего из-за огрехов округлений этих чисел.



[demyuri]

Тут ещё главное определиться с разрешением картинки в пикселях (числе пикселов на мм) и кратности переноса, числа диний на мм. Эти пропуски скорей всего из-за огрехов округлений этих чисел.

Уже неважно, ОТК приняло знак качества за просто так не ставят



[Levsha51]

Мне тоже вчера пришла такая плата. Похоже она изначально прошита под фрезер, вам же нужна прошивка под лазер.



[demyuri]

Мне тоже вчера пришла такая плата. Похоже она изначально прошита под фрезер, вам же нужна прошивка под лазер.

Справочник почитайте. "Знатоки! Убивать надо таких знатоков! «Студебеккера» ему подавай!"(О.Бендер)
